无铜铝防爆三相启动开关结构设计

　　这款防爆启动开关的设计初衷，是面向存在易燃易爆气体、蒸汽或可燃粉尘颗粒的危险作业场景，解决常规启动器件在高危环境下易引发燃爆的安全痛点，适配Class I Division 1&2、Class II Division 1&2级别的危险区域电气控制需求，可与接触器、磁力启动器配合使用，为场景内的电机及配套用电设备提供安全可靠的电路通断与运行控制功能。

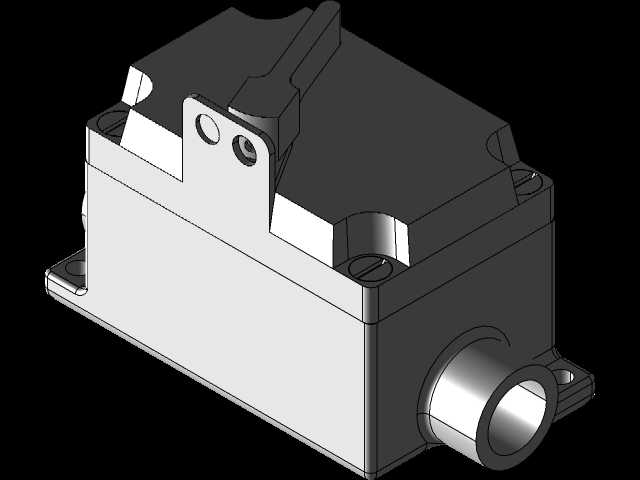

　　从结构设计逻辑来看，开关的上盖与外壳主体全部采用铸造无铜铝材质加工成型，这种材质选型一方面规避了铜质部件在特定防爆场景下碰撞产生火花的风险，另一方面铝合金的轻量化与铸造易成型特性，也能兼顾壳体的结构强度与加工经济性。所有灭弧相关的功能组件全部封装在防爆迷宫式开关腔内部，这种迷宫式隔爆结构可以在内部出现电弧燃爆时，通过腔体的曲折通道完成泄压与焰流冷却，避免火焰窜出壳体引燃外部环境的易燃易爆介质，整套结构无需额外配置外部密封配件，减少了现场安装的密封工序与后期密封件老化失效的维护风险。

　　壳体外部的两个集成安装凸耳做了加厚处理，安装孔位的位置精度在建模阶段就做了公差适配，可直接通过螺栓将设备简单、牢固地安装在墙面或平整的设备安装基座表面，无需额外制作过渡安装支架。装置的顶部预留了1/2"或3/4"规格的NPT螺纹导管开口，外壳侧面也配置了同规格的集线端口，可根据现场布线需求选择进线方向，适配不同走向的主电源线缆接入，每个导体穿入位置都配置了套管密封结构，可在穿线完成后实现端口的可靠密封，避免外部粉尘、水汽进入壳体内部，同时防止接线绝缘层在端口位置被金属锐边割破造成漏电或短路故障。

　　从电气性能边界来看，这款开关在250V交流电压工况下可承载最高30安培的额定电流，在600V交流电压工况下额定承载电流为20安培，可稳定处理250-600V AC区间内最高30安培的电力负载，适配常规工业场景中小功率电机、照明回路、现场小型用电设备的启动控制需求。建模过程中对壳体的壁厚做了均匀化处理，避免铸造过程中出现缩孔、砂眼等缺陷，隔爆结合面的宽度与间隙参数严格遵循防爆标准的设计要求，确保隔爆性能达标。

　　在实际应用层面，这类开关常被部署在制造车间、工业仓储库区、户外照明场站、潮湿作业区域以及存在可燃粉尘的加工场所，作为现场设备的近端启动控制部件，相比普通民用或工业常规开关，其防爆结构设计可在周边介质达到爆炸浓度区间时，避免内部操作电弧引发外部爆炸，大幅提升高危场景的用电安全等级。建模时对操作手柄的转动行程、触点的动作间隙都做了运动仿真校核，确保操作过程中手柄动作顺畅无卡滞，触点分合到位，不会出现虚接、拉弧过长的问题；壳体外部的安装法兰面做了平面度公差约束，保证安装后与安装基面贴合紧密，不会出现长期运行后螺栓松动的情况。进线口的螺纹长度与密封槽尺寸也做了标准化适配，可兼容市面上常规的防爆密封接头，无需现场对端口进行二次加工即可完成布线安装。
