CHT1230红光激光模组结构设计

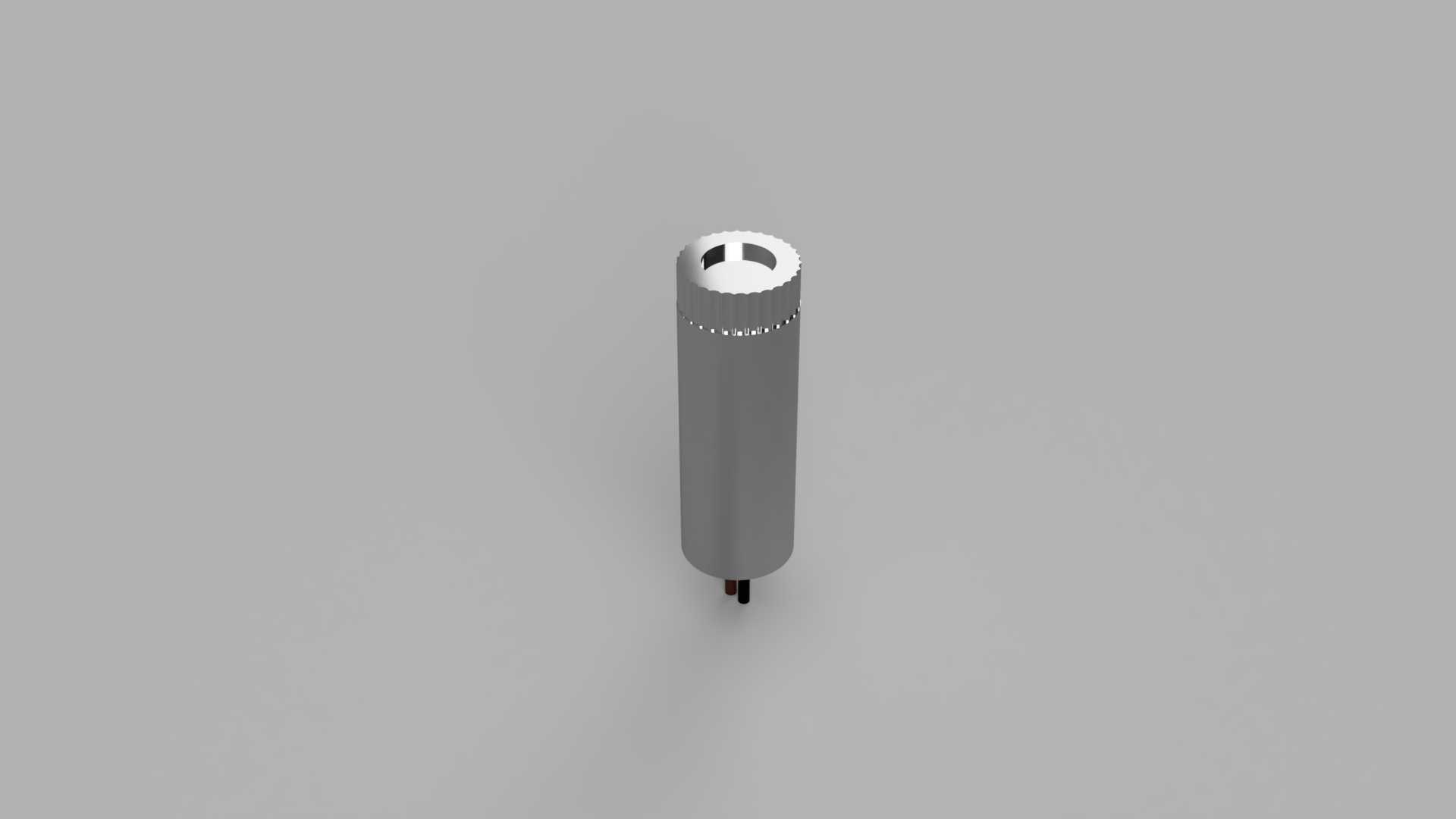

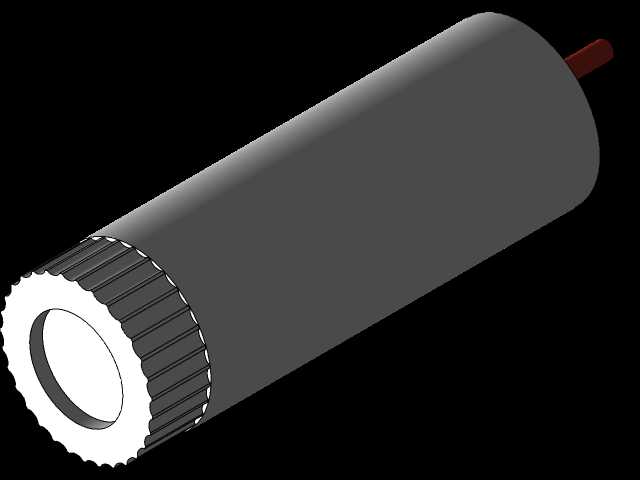

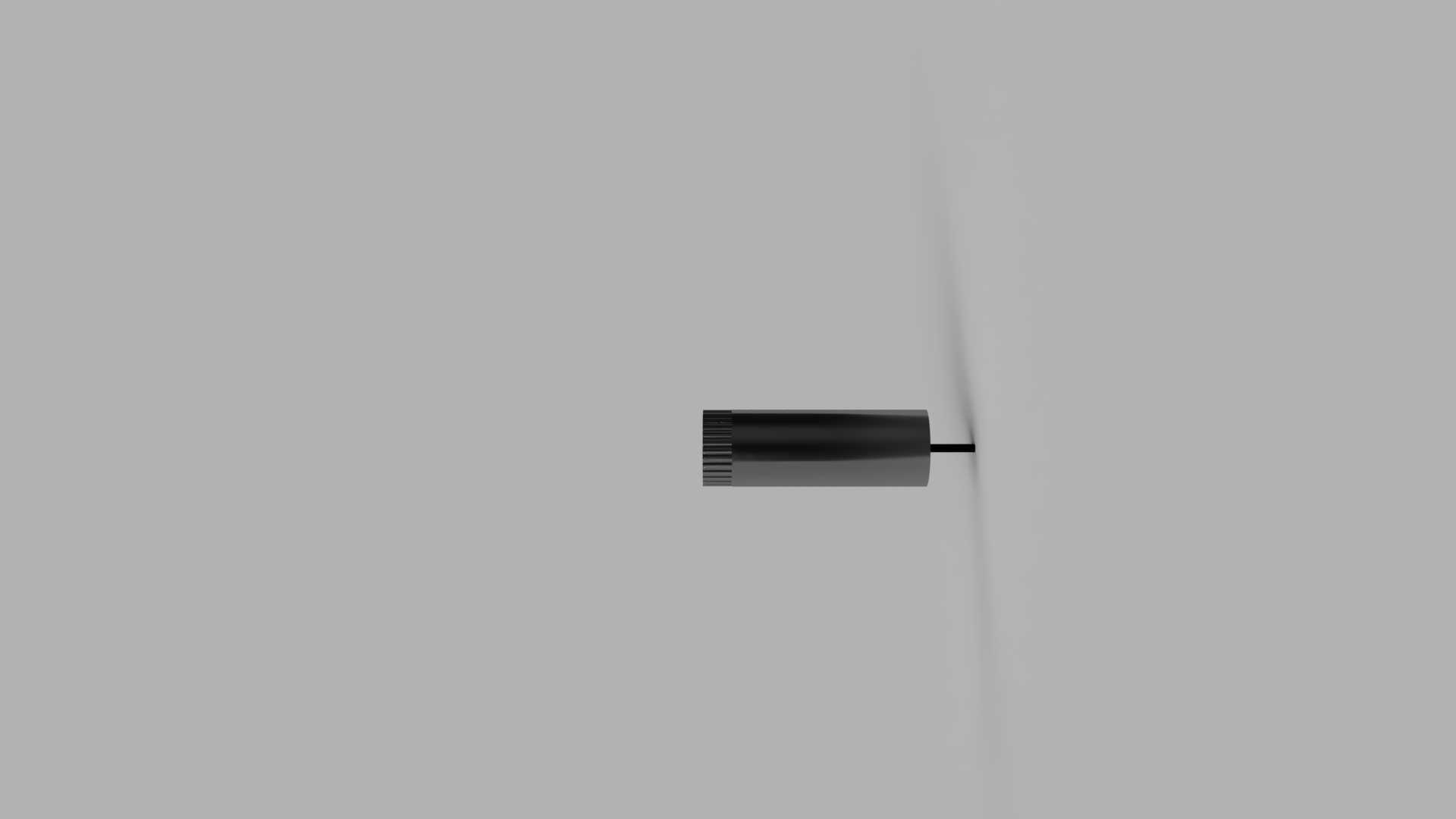

　　这款5mW红光激光发射模组，在工业现场的定位指示场景里有着极高的出镜率，不管是自动化产线的物料对位、木工机械的锯切标线、服装裁床的铺布定位，还是设备调试时的基准投射，都能看到这类小体积圆柱型激光件的身影。做结构设计的时候最先要卡的是安装边界，整体采用圆柱直筒外形，外壳做了滚花防滑处理，方便现场操作人员徒手拧动调整焦距或者固定锁紧，尾部引出两根供电引脚，引脚长度做了冗余设计，适配不同厚度的安装面板接线需求，不会出现接线时线长不够需要额外转接的问题。头部的出光口做了内凹防护设计，避免日常安装、搬运过程中刮花光学透镜，透镜压圈采用过盈配合压装，不需要额外打胶固定，既保证了密封性能，也方便后期维护更换透镜。从功能实现逻辑来看，这款模组的核心是把驱动电路、激光二极管、光学透镜全部集成在金属筒身内部，筒身采用铝合金材质，一方面做结构支撑，另一方面承担散热功能，5mW的功率虽然发热量不算大，但连续长时间工作时，金属外壳可以把内部激光二极管的工作热量均匀散出，避免温漂导致的光斑偏移、功率衰减问题。设计时特意把驱动电路做在筒身中段，和头部的激光二极管、尾部的供电引脚做了物理隔离，避免供电端的电压波动直接冲击激光管，延长器件使用寿命。

　　安装适配性上，圆柱型的外形可以直接适配标准的光学安装座，也可以通过侧面顶丝固定在设备预留的安装孔里，不需要额外做定制转接件，现场安装时只需要预留对应直径的安装通孔，调整好投射角度之后锁紧顶丝即可，不需要复杂的调校流程。实际使用场景里，这类激光模组的投射光斑均匀性是核心指标，设计时透镜和激光二极管的同轴度公差控制在0.02mm以内，避免出现光斑偏圆、边缘有虚边的问题，在3米的投射距离上，光斑直径可以控制在2mm以内，完全满足工业定位的精度要求。筒身的外壳做了阳极氧化处理，既可以提升表面耐磨性能，也能起到绝缘作用，避免设备外壳漏电时击穿内部驱动电路。

　　尾部的引脚做了镀锡处理，方便现场焊接接线，不管是接设备内部的控制板，还是外接延长线，都能保证焊接可靠性，不会出现虚焊脱落的问题。在结构强度设计上，筒身壁厚做了1mm的设计，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加整体重量，单个模组的重量控制在20g以内，安装在小型设备的运动部件上时，不会给运动机构带来额外的负载负担。出光口的内凹深度做了1.5mm的设计，即使正面受到轻微磕碰，也不会直接接触到透镜表面，降低日常使用中的损坏概率。驱动电路部分做了恒流设计，在供电电压出现小幅波动时，也能保证激光二极管的工作电流稳定，不会出现亮度忽明忽暗的情况，投射的标线稳定性更好，适合长时间连续开机的工业使用场景。

　　很多现场调试人员反馈，这类小激光模组最容易出问题的地方就是接线处拉扯导致的内部断线，这款设计在尾部引脚和内部电路的连接位置做了应力释放结构，即使外部引线受到一定力度的拉扯，也不会把内部接线扯断，提升了器件的抗拉扯性能。另外筒身的滚花位置做了细密的网纹处理，即使手上有油污或者戴薄手套操作，也能顺利拧动调整焦距，不会出现打滑的情况，焦距调整范围可以覆盖10cm到10m的投射距离，满足不同工位的投射需求，调整到合适焦距之后，依靠透镜座和筒身之间的阻尼就可以保持焦距固定，不需要额外的锁紧结构，简化了操作流程。
