外啮合齿轮式机油泵三维结构设计

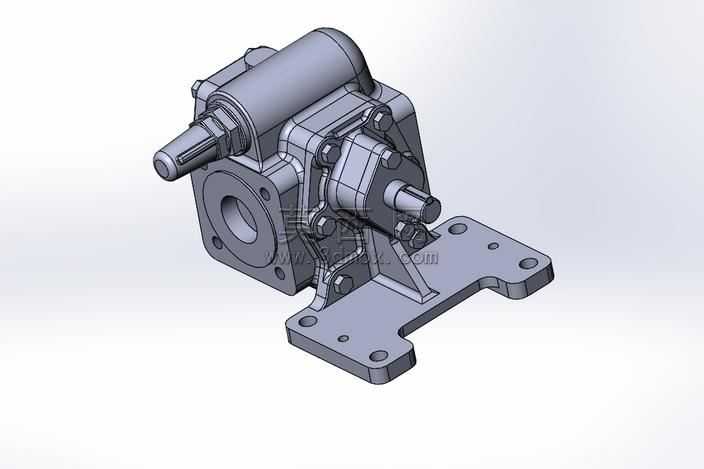

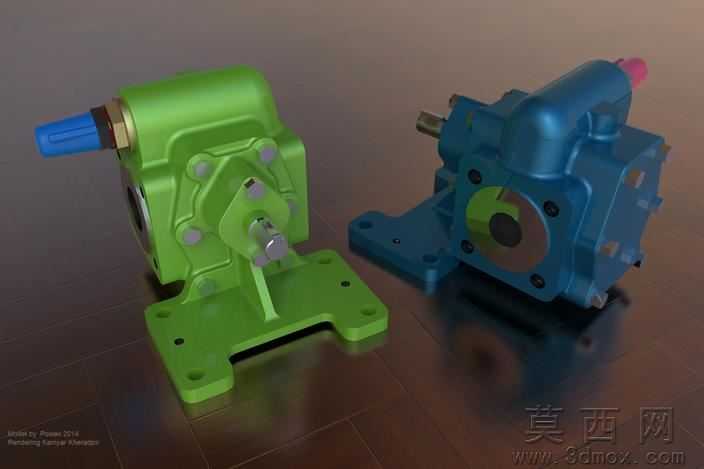

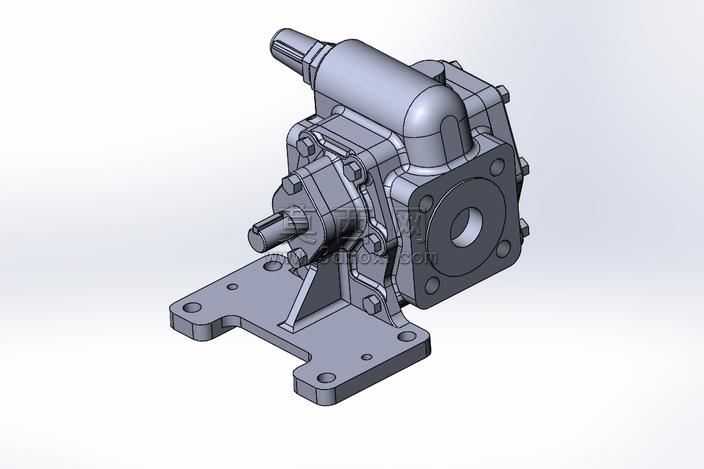

本作品为外啮合齿轮式机油泵的三维参数化建模成果，建模过程依托SolidWorks平台完成，采用自底向上的装配建模思路，先逐一完成泵体、泵盖、主动齿轮轴、从动齿轮轴、密封端盖、安装底座、进出油口法兰、紧固螺栓、定位销等全部单个零件的特征建模，再通过同轴配合、面重合配合、齿轮啮合配合、间隙约束完成整体装配，完整还原了齿轮油泵的真实装配关系与运动逻辑。建模阶段针对齿轮零件采用渐开线齿廓参数化生成方式，严格匹配标准模数与压力角参数，保证齿形啮合的精度符合机械设计规范，泵体的内腔流道、安装孔位、密封槽结构均按照实际加工工艺特征进行建模，未做不合理的结构简化，确保模型可直接用于后续的工程图导出、干涉检查与运动仿真。渲染阶段采用金属哑光材质模拟铸铁泵体的质感，对轴类零件赋予调质钢的金属光泽材质，密封件采用橡胶哑光材质区分，通过环境光遮蔽与柔和定向打光，清晰呈现泵体外部的加强筋结构、安装底座的固定孔位、进出油口的法兰连接结构，以及泵体合箱面的密封结构细节。该齿轮泵依靠一对相互啮合的渐开线齿轮在泵腔内部的旋转运动，通过轮齿脱开侧的容积增大形成负压吸入机油，轮齿啮合侧的容积减小将压力油输出，建模过程中特意预留了齿轮端面与泵盖、齿顶与泵体内腔的标准配合间隙，还原了齿轮油泵的工作原理结构，整体结构紧凑，安装底座采用带加强筋的悬臂支撑结构，保证泵体安装后的结构刚性，进出油口采用法兰连接结构适配管路安装需求，轴伸端预留了密封件安装位与动力输入连接结构，完整覆盖了机油泵从动力输入、流体增压到安装固定的全部功能结构，模型结构严谨，细节还原度高，可作为液压润滑类部件的教学演示、结构参考与二次设计基础模型使用。
