离心式抽水水泵结构三维设计

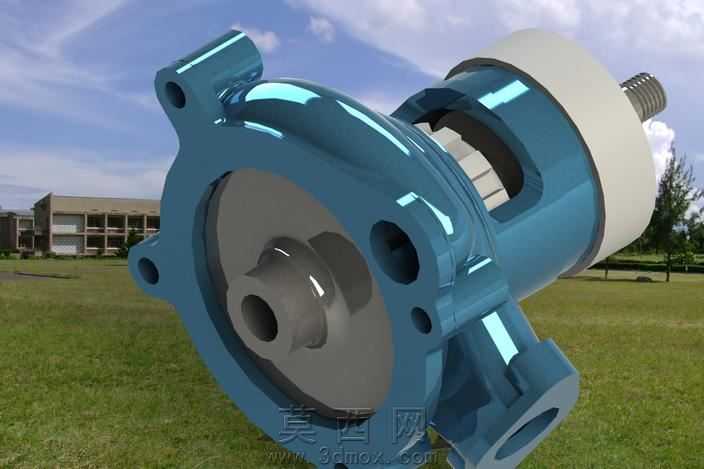

本作品为离心式抽水水泵的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例构建，首先梳理水泵核心组成逻辑，将整体拆分为泵壳、叶轮组件、连接法兰、传动轴、密封端盖五大核心模块，逐一完成各零件的草图绘制、特征拉伸、倒角、孔位阵列等建模操作，严格匹配水泵实际生产的尺寸公差标准，保证各零件间的装配间隙、配合精度完全符合机械设计规范。渲染阶段采用真实物理渲染引擎，为泵体外壳赋予亮蓝色金属烤漆材质，还原工业水泵常用的防护漆面质感，调整材质的粗糙度、反光度参数模拟漆面的轻微光泽与耐磨特性；内部叶轮、进水口流道部分赋予哑光灰铸铁材质，还原过流部件的金属基材属性；后端密封端盖采用米白色工程塑料材质，区分不同功能部件的材质差异；传动轴部分赋予不锈钢金属材质，突出传动部件的金属质感。场景搭建阶段采用户外开阔草地配建筑背景，添加自然天光与环境补光，调整阴影柔和度与反光角度，让水泵整体呈现出真实的工业产品展示效果，清晰呈现泵体的外部安装孔位、法兰连接结构、进出水流道的布局形态。设计过程中重点还原离心泵的工作结构逻辑，泵壳采用蜗壳式流道设计，保证叶轮旋转时水体可顺着流道顺畅增压输出，侧面的安装法兰预留标准螺栓孔位，可直接匹配通用管路的安装尺寸，后端的密封结构与传动轴的配合间隙经过反复调整，既保证传动效率又避免运行过程中出现漏水问题，整体模型可直接用于水泵结构教学、产品展示、装配模拟等场景，完整还原了离心式抽水水泵的全部结构细节与材质特征。
