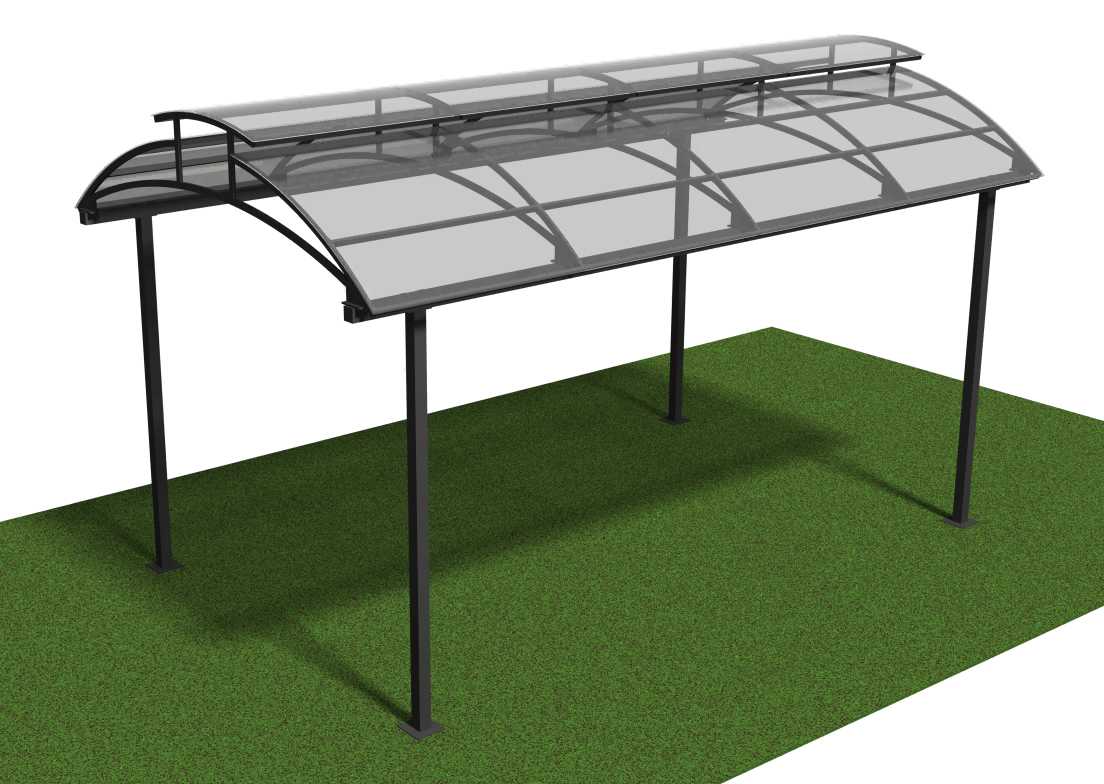

户外遮阳挡雨拱形立柱式停车棚结构

　　这款拱形立柱式棚体结构，主要面向户外非机动车停放、小型设备临时遮蔽、公共区域人行通道遮护等场景设计，在小区非机动车停放区、园区露天设备存放点、商业建筑出入口连廊、厂区人行通道等场景都能适配，核心作用是阻隔直射阳光、遮挡雨雪，减少被遮蔽区域的物品受天气侵蚀的概率，同时也能为通行人员提供临时的遮蔽空间。从结构设计逻辑来看，整体采用立柱支撑加拱形顶架的受力体系，四根垂直立柱作为主要承重构件，立柱底部设置安装法兰盘，可通过膨胀螺栓与硬化混凝土地面直接固定，安装时需保证立柱安装面的水平度误差控制在合理范围内，避免顶架安装后出现应力集中的问题。

　　顶架部分采用弧形桁架结构，主拱梁沿棚体跨度方向布置，横向设置多道连接杆件将各拱梁连成整体，保证顶架的整体抗风、抗积雪荷载能力，弧形的顶面设计一方面可以快速排走顶面的雨水，避免积水增加结构荷载，另一方面弧形造型也能降低风阻，减少强风天气下结构受到的横向推力。顶面覆盖半透明耐力板材，板材通过专用压条与顶架杆件固定，接缝处设置密封胶条，避免雨水从拼接缝隙渗漏，半透明的材质既可以阻挡大部分紫外线直射，又不会完全遮挡光线，保证棚下区域不会过于昏暗，减少白天额外的照明需求。

　　这款棚体的有效遮蔽尺寸为3米跨度、5米长度，立柱高度满足常规非机动车进出、人员直立通行的需求，安装时需预留周边不小于0.5米的操作空间，方便后期对棚体进行维护检修，同时要确认安装区域地下无管线排布，避免打固定螺栓时破坏地下管线。结构设计时充分考虑了户外使用的耐候性需求，所有金属构件表面都做了防锈防腐处理，可适应不同地区的户外环境，减少后期维护的频次。立柱与顶架的连接节点采用螺栓装配式设计，不需要现场大量焊接作业，既可以降低现场安装的施工难度，也能保证连接节点的受力可靠性，后期如果出现构件损坏，也可以单独更换对应部件，不需要整体拆解结构。

　　在实际使用过程中，这款棚体除了停放非机动车外，也可以作为户外临时作业的遮蔽空间，或者放置小型户外设备，避免设备直接暴露在日晒雨淋环境中，延长设备的使用寿命。顶架的拱形弧度经过反复校核，在保证足够净空高度的前提下，尽可能降低整体结构的重心，提升结构的稳定性，即使在有一定风力的区域，只要按照规范要求完成基础固定，就能满足日常使用的安全要求。板材的固定方式考虑了热胀冷缩的变形余量，避免温度变化时板材出现起拱或者开裂的问题，密封胶条采用耐老化材质，长期户外使用也不会快速失去密封性能。整体结构没有多余的装饰性构件，所有杆件都承担对应的受力作用，材料利用率较高，在保证结构强度的前提下控制整体重量，方便运输和现场组装，不需要大型吊装设备，两到三名安装人员借助常规工具就能完成整体安装作业。
