M12面板馈通圆形连接器结构设计

　　在工业现场传感组网、设备电源馈通、控制柜信号转接的各类场景里，面板安装型圆形连接器的选型一直是结构设计环节容易被忽略却直接影响后期运维效率的部分。这款M12规格的面板馈通连接器，核心定位是解决设备壳体两侧的线缆快速对接需求，无需在面板两侧分别做线缆端接，仅需将连接器本体通过锁紧结构固定在面板开孔处，两侧直接对插预制好的标准M12接头即可完成回路连通，大幅减少现场接线的工时消耗，也能避免手工接线带来的虚接、屏蔽层处理不到位等隐患。

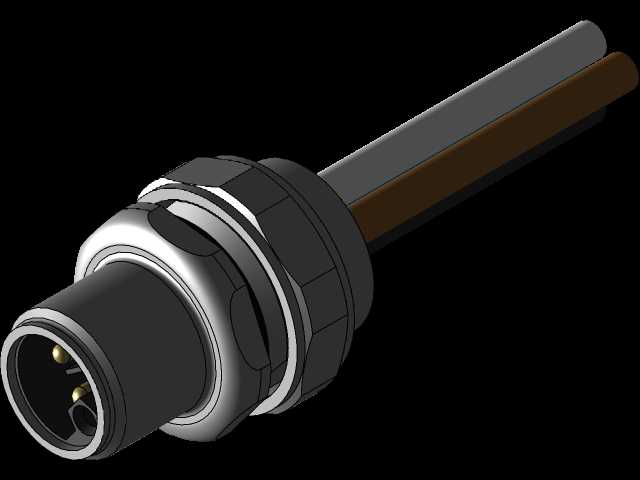

　　从实际功能特性来看，这款连接器采用公端插芯朝向设备外侧的布局，插芯内部的接触件采用镀金铜合金材质，既可以满足小功率电源回路的载流需求，也能兼容低频信号的传输要求，插合面的密封圈设计可以在插合完成后达到IP67级别的防护能力，适配车间多尘、存在切削液飞溅的复杂工况。尾部出线端采用应力缓冲结构，和线缆外护套紧密贴合，避免线缆拖拽时的外力直接传递到内部接触件上，降低长期使用后的接触失效概率。

　　设计过程中首先要明确的是安装边界约束，这类面板馈通连接器的适配面板开孔为标准M12螺纹孔，或者直径12mm的光孔配合后侧锁紧螺母固定，安装时需要在面板和连接器法兰面之间加装橡胶密封垫，既可以填充面板表面的平面度误差，也能实现面板两侧的密封隔离，防止液体、粉尘从安装缝隙进入设备内部。连接器的轴向安装尺寸需要提前核算，法兰面到尾部插合端面的距离控制在合理范围，避免面板后侧预留空间不足导致接头无法完全插合，同时法兰盘的外径尺寸要覆盖开孔周边的安装平面，保证锁紧后受力均匀，不会出现长期受力变形导致的密封失效。

　　从结构设计思路来说，这款连接器的本体采用分段式装配结构，前端插合端的金属外壳采用锌合金压铸成型，表面做镀镍处理，兼顾抗腐蚀能力和结构强度，中间的绝缘基座采用耐高温的工程塑料注塑成型，将接触件牢牢固定在设计位置，保证相邻接触件之间的电气间隙满足安规要求，尾部的应力缓冲套采用软质橡胶材质，和金属外壳之间通过倒扣结构机械连接，不需要额外粘接即可达到足够的拉脱强度。锁紧结构采用标准的M12螺纹配合，外侧的滚花螺母可以徒手拧紧，也可以用扳手辅助加固，保证在振动工况下不会出现松脱。

　　在实际设备选型应用中，这类连接器常被用在工业传感器的面板转接、小型伺服电机的电源信号引出、自动化设备的分线盒面板接口等场景，相比传统的航空插头，它的馈通设计不需要在设备内部预留接线空间，也不需要操作人员在设备内部完成端接作业，对于内部空间紧凑的小型设备来说，能有效压缩内部布线的空间占用。同时标准M12接口的兼容性极强，可以和市面上绝大多数同规格的预制线缆直接匹配，不需要定制特殊接头，大幅降低备件采购和后期维护的成本。

　　建模过程中需要重点关注几个配合尺寸的公差控制，首先是插合端的定位键尺寸，要保证和标准M12接头的键槽精准配合，防止出现插错针位的情况；其次是安装螺纹的公差，要适配不同厚度面板的安装需求，锁紧螺母的行程要覆盖1mm到5mm的面板厚度范围；还有接触件的伸出长度，要保证插合后接触件的啮合长度满足载流要求，同时不会因为伸出过长导致插合时顶弯接触件。另外外壳上的防滑滚花的纹理深度也要做合理设计，既要保证徒手拧紧时有足够的摩擦力，也不能因为纹理过深导致积尘难以清理。

　　这类面板型连接器的设计还要考虑长期使用的可靠性，不同材质的线膨胀系数要做匹配，金属外壳和塑料绝缘基座之间要预留足够的膨胀间隙，避免高低温循环工况下出现结构开裂。密封件的材质选用耐油橡胶，能够适配车间常见的切削液、润滑油等介质，不会长期接触后出现老化变硬失去密封能力。接触件的保持力要满足行业标准要求，在承受规定的轴向拉力时不会出现退针情况，保证连接的稳定性。
