老式手摇家用绞肉机结构设计

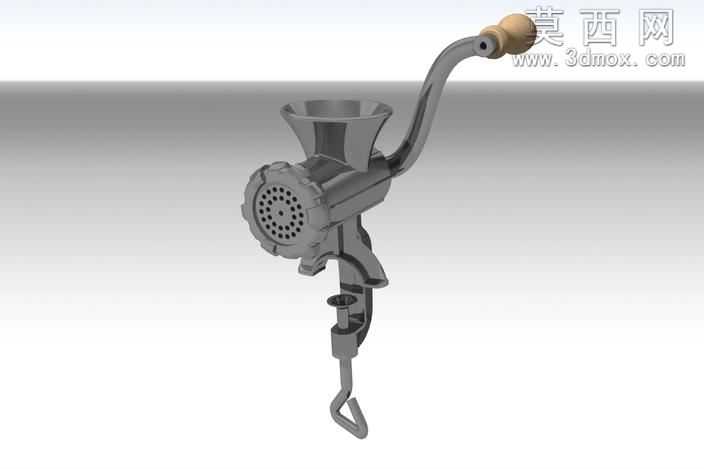

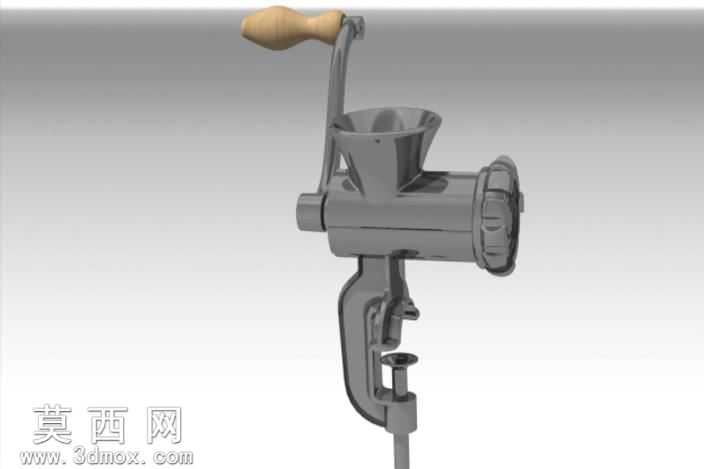

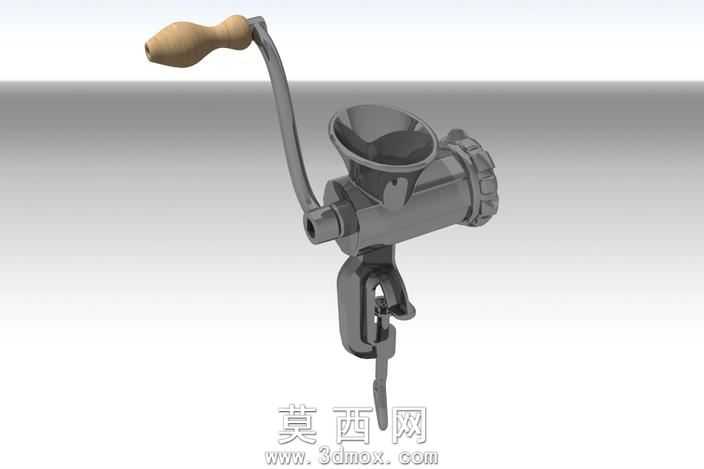

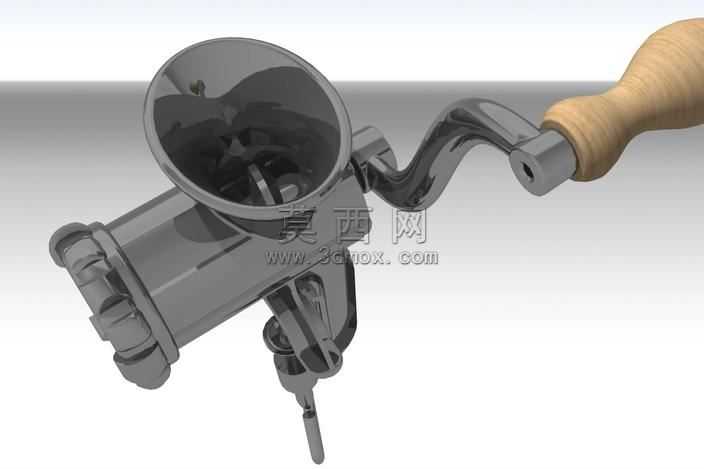

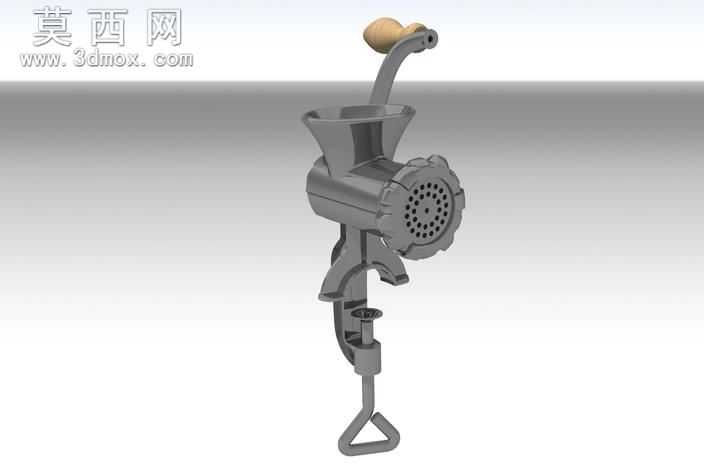

本作品为老式手摇家用绞肉机的三维建模设计，整体采用CATIA V5完成全参数化建模，完整还原了传统手动绞肉机的全部结构细节与装配逻辑。建模过程中首先从核心功能腔体入手，构建上方敞口的进料斗结构，进料斗采用下窄上宽的漏斗形态，曲面过渡顺滑无棱角，保证食材投入后可顺畅进入绞切腔体。中部的绞切腔体为圆筒形结构，建模时严格控制内壁的圆柱度公差，为内部螺旋送料绞龙预留精准的装配间隙，避免后续装配出现干涉问题。腔体前端设计有带密集出肉孔的孔板，孔板上的圆孔采用圆周阵列方式排布，每个孔径大小统一，边缘做了微小的倒角处理，还原真实产品的出肉顺畅度设计，孔板外侧配套的锁紧压盖采用螺纹连接结构，建模时还原了压盖外侧的防滑齿纹，方便手动旋拧拆装。腔体侧面伸出的摇臂轴座结构做了加强筋设计，保证手摇施力时的结构强度，摇臂末端的木质握把采用椭球形曲面建模，贴合手部握持的弧度，还原木质握把的温润质感。腔体下方的桌面固定夹结构是本设计的细节亮点，夹体采用C型开口结构，配套的锁紧螺杆与底部的三角旋拧手柄完整建模，旋拧手柄的三角形态做了圆角过渡，保证手动旋拧时的握持舒适度，可实现将整机稳定夹持在不同厚度的桌面边缘。渲染阶段采用金属哑光材质模拟机身的铸铁质感，表面添加细微的磨砂纹理还原老式铸铁器具的复古质感，木质握把采用浅木色材质，添加自然的木纹纹理提升真实感，整体渲染采用柔和的侧光打光，突出机身的结构轮廓与金属质感，阴影过渡自然，完整呈现产品的复古外观与结构细节。设计过程中充分考虑手动器具的人机工程学逻辑，摇臂的转动半径、握把的握持角度、固定夹的开合范围都参考真实家用绞肉机的尺寸参数进行设定，保证模型不仅外观还原度高，各运动部件也可实现模拟转动，完整复现手动绞肉机的工作动作逻辑，整体结构无冗余零件，每个部件都对应实际的功能需求，充分体现传统手动厨具的结构设计巧思。
