工业厂房带输送滑道钢构操作夹层平台

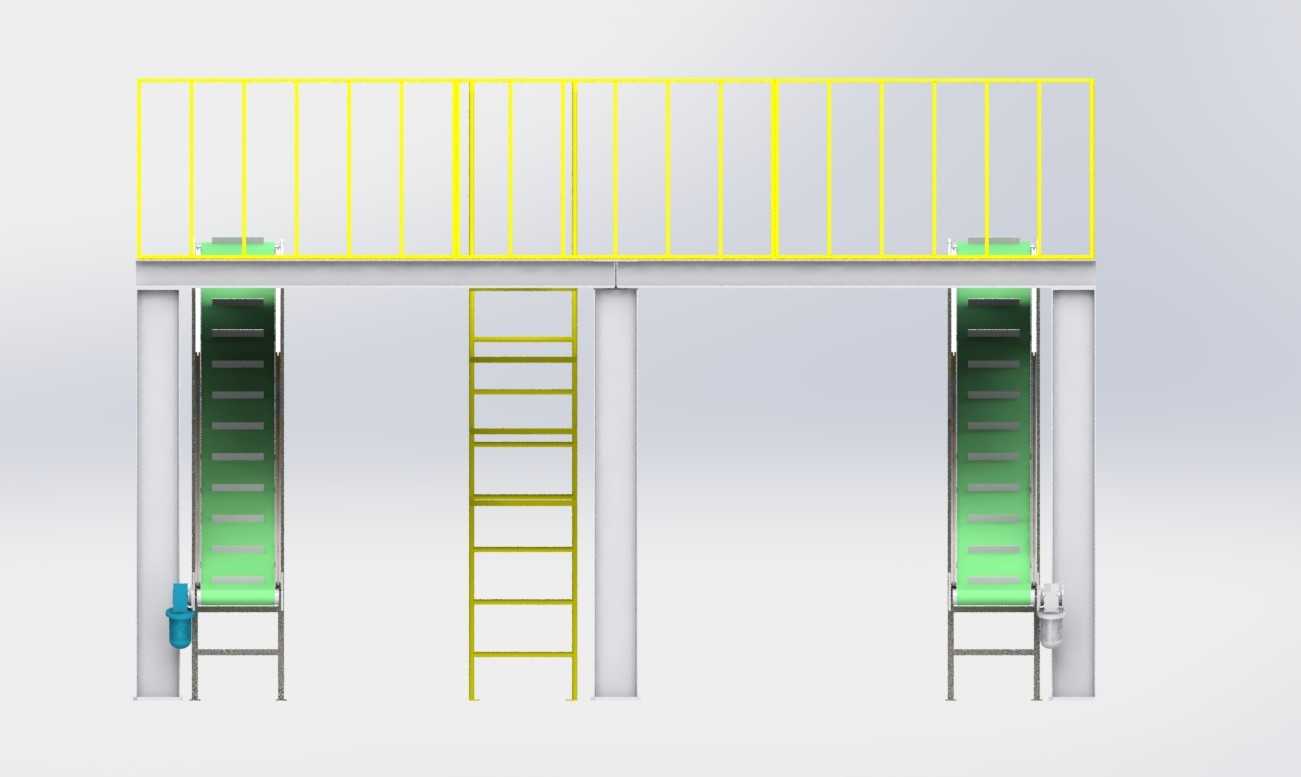

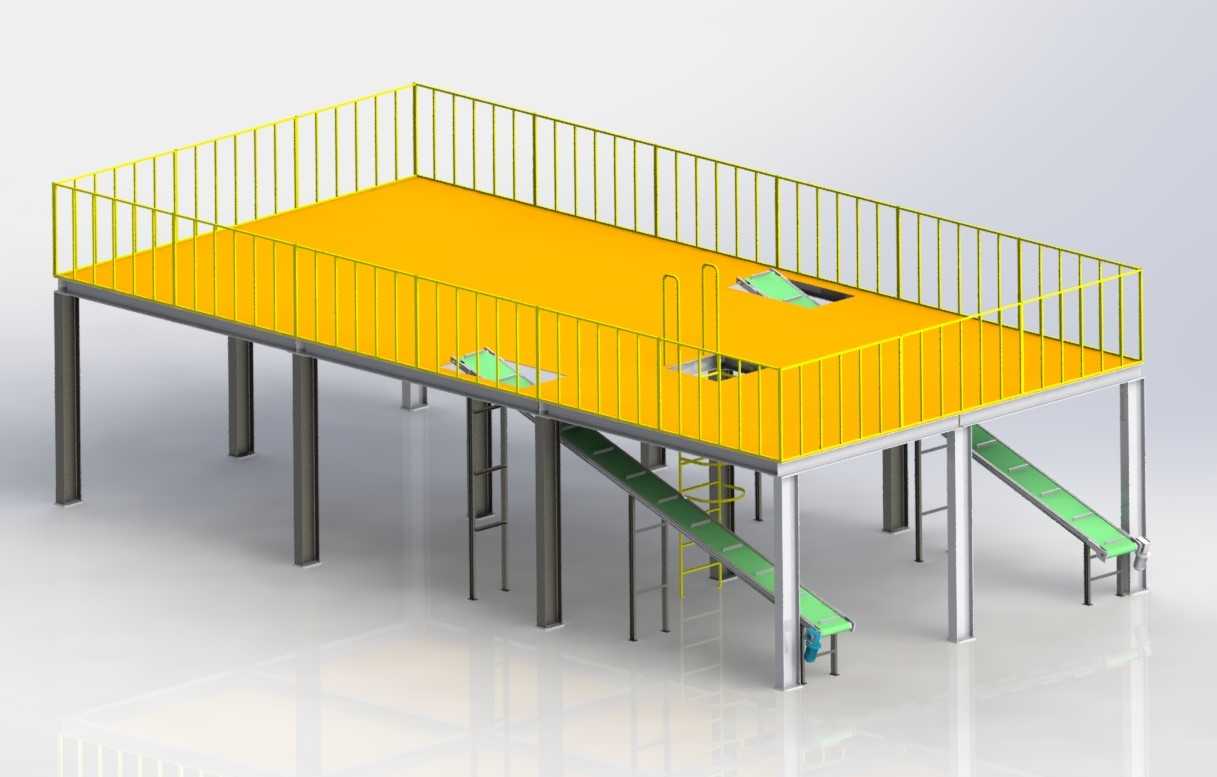

　　这套钢构夹层平台的三维建模，核心是解决厂房垂直空间利用率不足的实际痛点，在做结构设计的时候，首先要锚定现场的安装边界：主立柱采用方管型材，底部与地面预埋板通过膨胀螺栓或焊接固定，立柱排布避开地面原有设备的检修通道，单根立柱的承重载荷按照每平方米五百公斤的均布载荷做冗余校核，平台台面整体采用花纹钢板铺设，防滑纹理的朝向顺着人员日常通行的主方向设置，避免积尘或者积液造成人员滑倒。

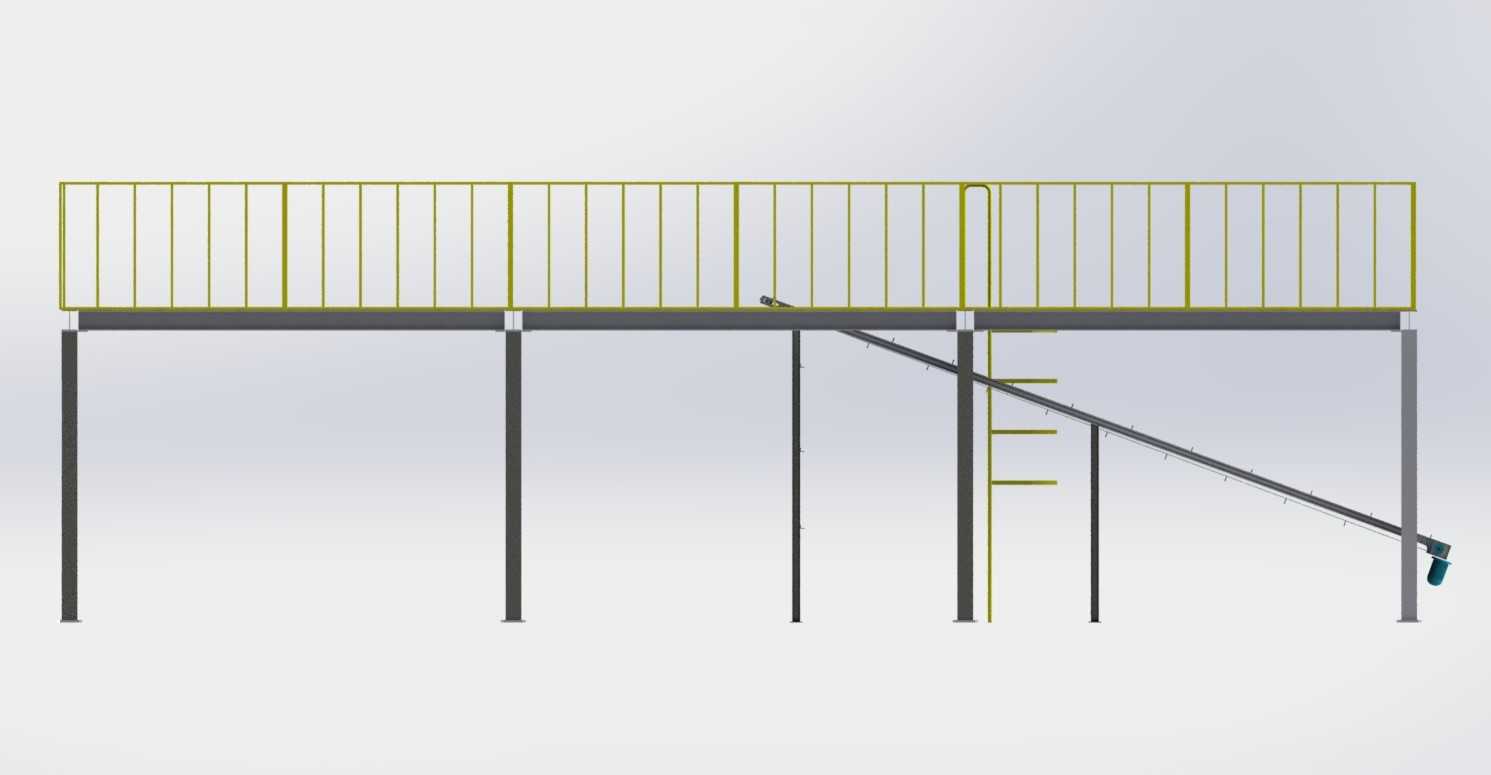

　　平台周边的安全护栏采用竖杆加横杆的焊接结构，竖杆间距严格控制在一百一十毫米以内，防止作业人员意外坠落，护栏高度设置为一千二百毫米，符合工业作业平台的安全规范要求，在平台靠近物料输送的位置预留了两个方形下料口，下料口边缘做了五十毫米高的挡边，防止小件物料从边缘意外滑落，配套的倾斜输送滑道直接对接下料口，滑道的倾斜角度设置为三十度，既保证物料能够依靠自重顺畅下滑，又不会因为角度过大导致物料下滑速度过快产生磕碰，滑道两侧设置了低矮的挡边，避免物料在下滑过程中从侧面脱出。

　　平台的上下通道设置了两处斜梯，斜梯的踏步采用防滑花纹钢板，每级踏步的高度控制在一百八十毫米，宽度设置为八百毫米，满足单人携带工具上下的通行需求，斜梯侧边同样设置了扶手，扶手高度与平台护栏保持一致，在斜梯与平台对接的位置做了圆弧过渡处理，避免尖锐棱角对通行人员造成剐蹭。

　　从应用场景来看，这类夹层平台多用于生产车间的物料暂存、分拣作业，也可以作为设备的高位操作平台使用，比如在包装生产线、装配生产线的上方搭建这类平台，既可以在平台上暂存待加工的物料，通过滑道直接将物料输送到下方的生产线工位，减少地面物料堆放占用的通道空间，也可以将部分需要高位布置的辅助设备放置在平台上，释放地面的作业空间。

　　在建模过程中，所有的型材连接节点都做了细化处理，立柱与横梁的连接采用角码加螺栓的装配式结构，方便现场安装的时候调整水平度，平台台面的钢板与下方的横梁采用间断焊的方式固定，既保证连接强度，又避免满焊导致的钢板变形，护栏与平台边缘的连接采用焊接固定，所有的焊接位置都做了焊角的细节建模，还原实际加工的工艺特征。

　　安装边界方面，这套平台的整体高度可以根据厂房的层高做适应性调整，立柱的长度可以根据现场实际的地面标高做裁切，平台的长宽尺寸也可以根据现场的可用空间做模块化拼接，滑道的长度和倾斜角度可以根据下方接料工位的高度做对应调整，在设计的时候预留了模块化的接口，不需要对主体结构做大规模改动就可以完成适配。

　　平台上预留的下料口位置可以根据实际的物料输送点位做调整，如果后续生产工位调整，只需要在对应位置切割台面钢板，加装挡边和滑道就可以完成改造，主体的承重结构不需要做变动，降低了后续改造的成本。另外在平台的角落位置预留了管线穿引的孔洞，方便布置平台上照明、设备供电的线缆，孔洞边缘做了橡胶护圈的结构，避免线缆被钢板的锋利边缘割破绝缘层。

　　从结构受力的角度，建模的时候对平台的受力做了模拟校核，在最不利载荷情况下，也就是平台边缘位置堆放满额定载荷的物料时，平台的最大挠度控制在跨度的五百分之一以内，不会出现明显的下沉变形，保证作业人员在平台上行走的时候没有晃动感，立柱的底部做了加大的底板，分散对地面的压强，避免长期使用后地面出现沉降导致平台倾斜。

　　这类钢构夹层平台相比混凝土结构的夹层，安装速度更快，不需要长时间的养护周期，所有的构件都可以在工厂预制完成，到现场只需要进行螺栓连接和少量的焊接作业，安装过程中不会影响车间现有设备的正常生产，后续如果需要搬迁或者拆除，也可以快速拆解，构件可以重复利用，减少资源浪费。在实际使用中，平台的台面可以根据需求铺设防静电胶皮或者防腐涂层，适配不同行业的作业需求，比如在电子装配车间使用时铺设防静电胶皮，在有腐蚀性物料的车间使用时做环氧防腐涂层处理。
