40英尺集装箱铁路运输货运车架模型

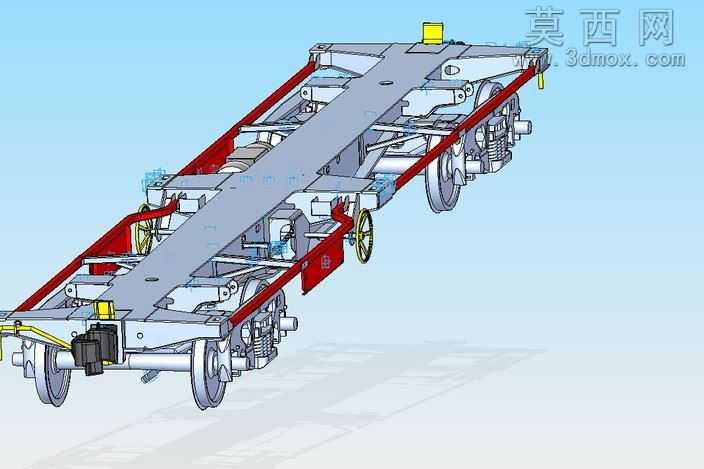

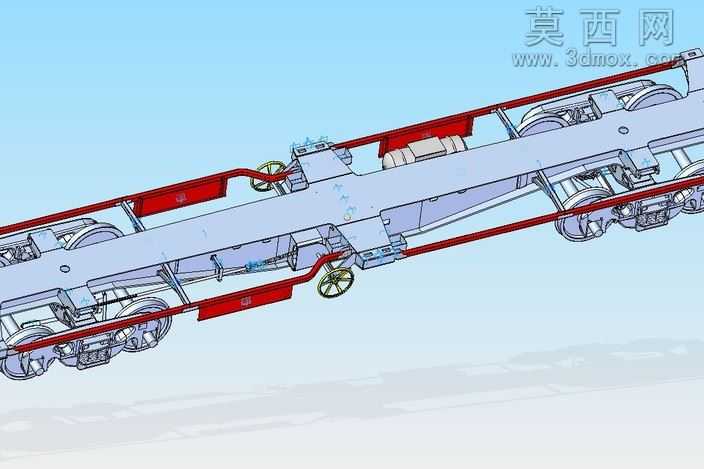

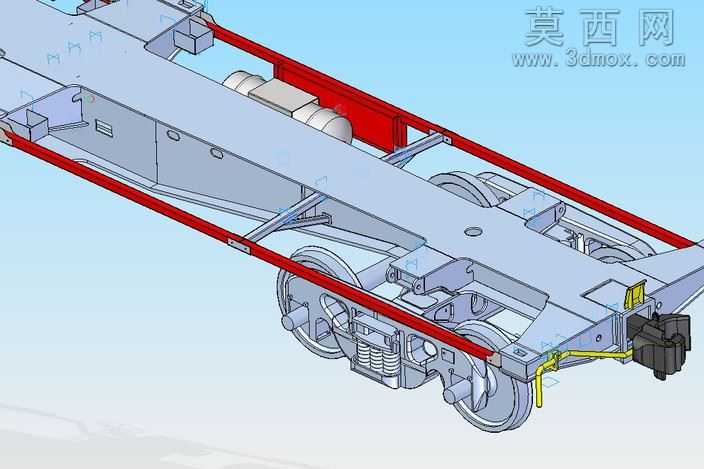

本作品为适配40英尺标准集装箱的铁路货运运输车三维模型，建模过程严格遵循铁路货运车辆的真实设计规范，采用自底向上的装配建模逻辑完成整体搭建。建模阶段首先完成走行部核心构件的参数化绘制，精准还原了轮对的踏面轮廓、轴箱的定位结构、一系悬挂的减震组件与制动单元的夹钳、闸瓦细节，确保走行部各部件的装配约束完全符合真实机械配合关系，轮对与侧架、摇枕的连接位置预留了合理的活动间隙，还原真实车辆的转向活动空间。主体承载车架采用长尺寸框架式结构建模，以高强度型钢的拼接逻辑搭建主纵梁与横梁结构，车架两侧设置醒目的红色边梁构件，表面通过材质区分还原金属漆面的质感，车架平面预留了标准集装箱的锁止安装位，对应40英尺集装箱的角件定位尺寸，可直观展示集装箱装载后的固定状态。车架两端的连接结构、端部警示标识、走行部旁的制动管路与附属构件均做了精细化还原，不同功能的部件采用差异化材质表现：金属结构件赋予哑光钢材质感，管路采用深色橡胶或金属漆材质，警示部件使用高饱和度的黄黑配色材质，提升模型的辨识度与真实感。渲染阶段采用柔和的均匀布光方案，既清晰呈现车架底部复杂的走行部结构细节，也完整展示主承载面的平整结构与各部件的装配关系，避免阴影遮挡关键结构。设计思路围绕铁路集装箱运输的专用场景展开，重点突出运输车的承载适配性与走行可靠性，模型完整还原了货运车架的核心结构特征，可用于铁路货运装备的结构展示、教学演示或相关运输场景的可视化搭建，各部件的结构比例、装配位置均经过尺寸校验，符合真实40英尺集装箱铁路运输车的设计参数，能够直观呈现该类货运车辆的机械构造与工作逻辑。
