叠片式自动反冲洗水过滤处理系统

　　这套叠片式水过滤系统，目前在农业滴灌前置处理、市政饮用水净化、工业循环水旁路过滤场景中都有大量落地应用，核心作用是拦截水体中的泥沙、悬浮物、藻类、细小有机碎屑等杂质，避免后续管路的滴头、喷嘴、换热流道、精密阀门出现堵塞问题，相比传统的砂滤、网滤设备，它的反冲洗耗水量更低，连续运行稳定性更强，单组系统可以适配大流量供水工况，不需要设置备用过滤单元就能实现在线反冲洗，不会中断正常供水流程。

　　从结构设计逻辑来看，整套系统采用模块化并联布局，核心过滤单元为垂直安装的叠片过滤罐体，每个罐体内部堆叠有带微米级沟槽的塑料叠片，过滤时叠片被压紧，水流通过叠片间的沟槽时，杂质被截留在叠片外侧与沟槽间隙中，反冲洗时对应罐体的进水阀关闭，排污阀打开，压缩空气通过6-12毫米口径的气动管路驱动叠片松开，同时带动叠片高速旋转，将截留的杂质从叠片表面冲刷下来随排污流排出，反冲洗完成后罐体自动切回过滤状态，整个切换过程由气动控制阀组自动完成，不需要人工操作。

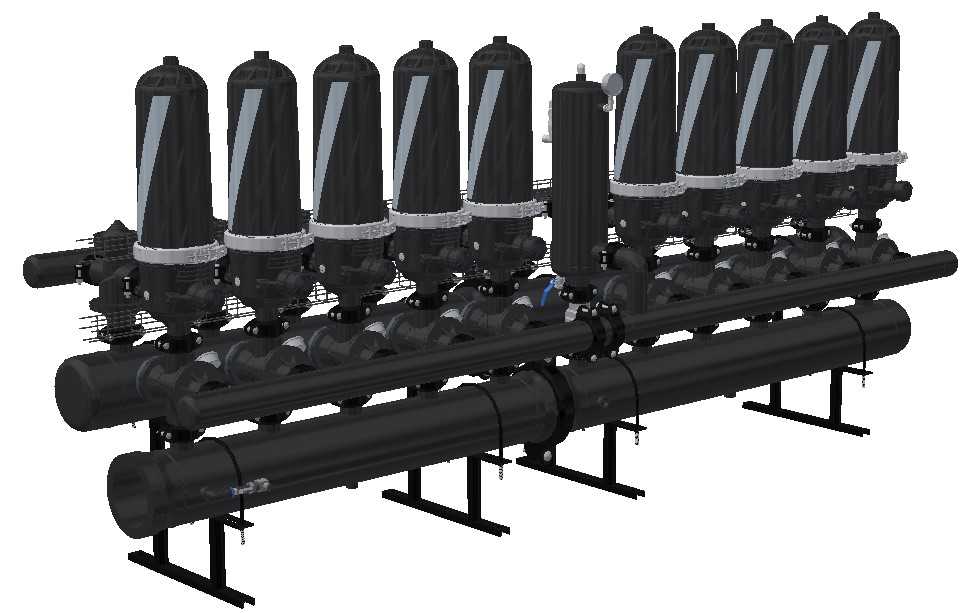

　　整套系统的主进出水管采用大口径碳钢材质的横向管路布置，所有过滤罐体通过底部的接口并联在主水管上，底部配套型钢焊接的支撑支架，支架预留了地脚螺栓安装孔，安装时需要保证主水管的水平度偏差不超过千分之二，避免各个罐体进水压力不均导致过滤负荷偏差。单个过滤罐体的接口采用标准法兰连接，和主水管的对接位置预留了密封槽，安装时需要匹配对应压力等级的橡胶密封垫，避免运行过程中出现渗漏。气动控制管路沿主水管侧面排布，每个罐体的气动控制阀都预留了快插接头，现场安装时只需要对应接入压缩空气管路即可，不需要现场焊接气动管线。

　　从安装边界来看，整套系统的安装需要预留侧面的检修空间，尤其是罐体顶部的排气阀位置、底部的排污阀位置，需要预留至少600毫米的操作空间，方便后期更换叠片、检修阀门。主进水端建议配套安装压力表与压力传感器，实时监测进出水压差，当压差达到设定阈值时自动触发反冲洗流程，相比定时反冲洗的控制逻辑，压差触发的方式更贴合实际水质波动情况，能有效减少不必要的反冲洗耗水。系统的压缩空气供气压力需要稳定在0.4-0.6MPa范围内，供气压力不足会导致叠片压紧力不够，出现过滤精度不达标的问题，同时也会导致反冲洗时叠片无法完全松开，影响反冲洗效果。

　　在功能特性上，这套叠片过滤系统的过滤精度可以根据使用场景更换不同沟槽规格的叠片来调整，从20微米到200微米的精度区间都可以覆盖，农业灌溉场景一般选用120微米左右的精度，饮用水净化场景可以选用50微米以下的精度，工业循环水场景根据杂质粒径选择对应规格即可。相比网式过滤器，叠片式的过滤单元没有易破损的滤网结构，抗杂质冲击能力更强，即使短时间内进水杂质含量骤升，也不会出现滤网破损导致过滤失效的问题，后期维护只需要定期检查叠片的磨损情况，正常工况下叠片的使用寿命可以达到3-5年，维护成本远低于传统过滤设备。

　　建模过程中需要重点关注各个并联罐体的间距尺寸，既要保证管路连接的操作空间，也要尽量压缩整套设备的占地面积，主水管的管径需要根据总处理流量计算确定，保证管内水流速度在1.5-2.5m/s的经济流速区间，避免流速过高导致压损过大，或者流速过低导致杂质在管内沉积。支架的结构设计需要考虑满水状态下的总重量，型钢的选型需要满足承重要求，同时要兼顾运输过程中的结构强度，避免吊装、运输过程中出现支架变形。各个阀门的安装位置需要保证操作手柄不会互相干涉，气动执行器的排布要整齐，方便后期气管的排布与检修。
