水处理用氯化铝投加装置结构设计

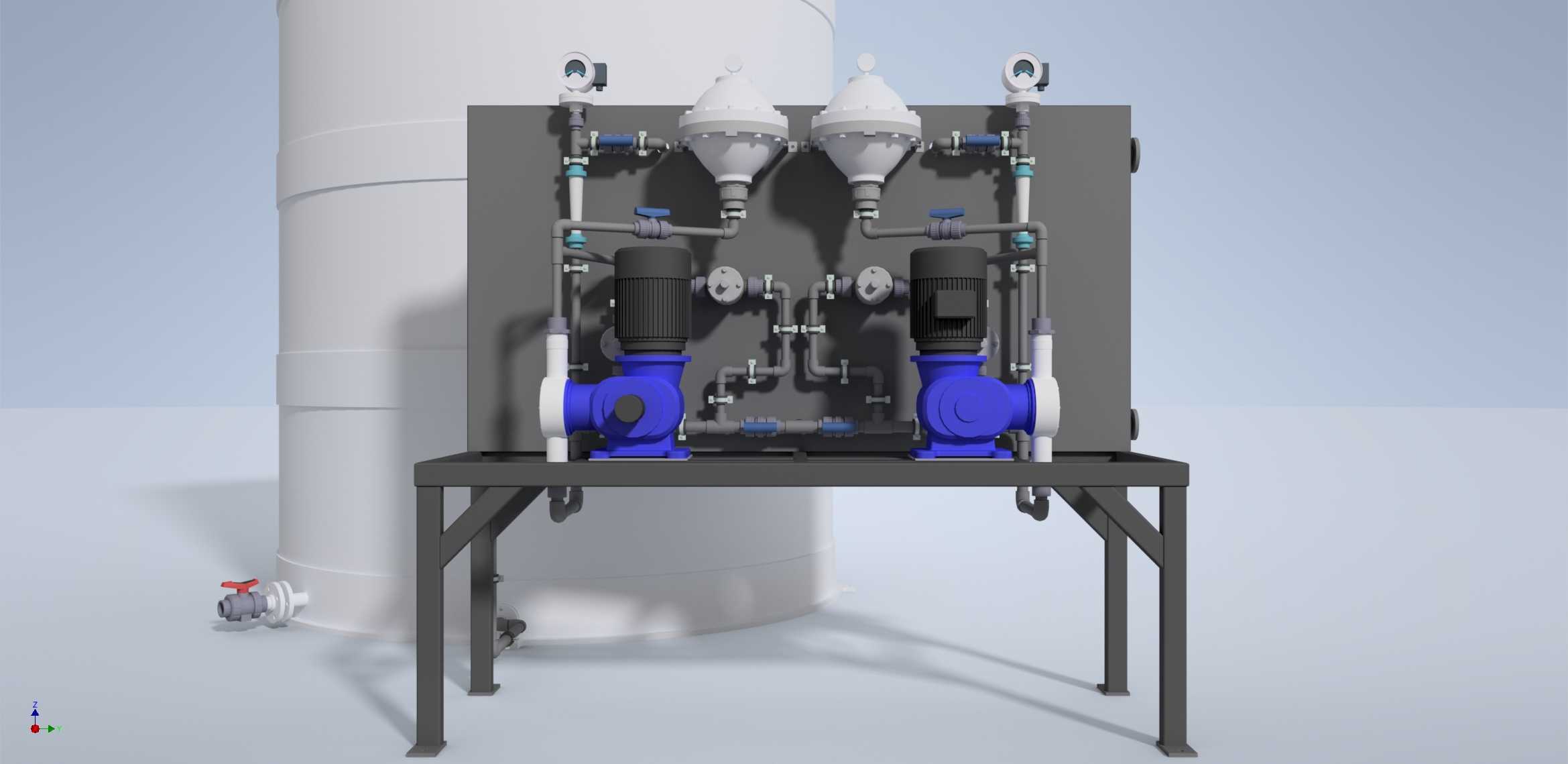

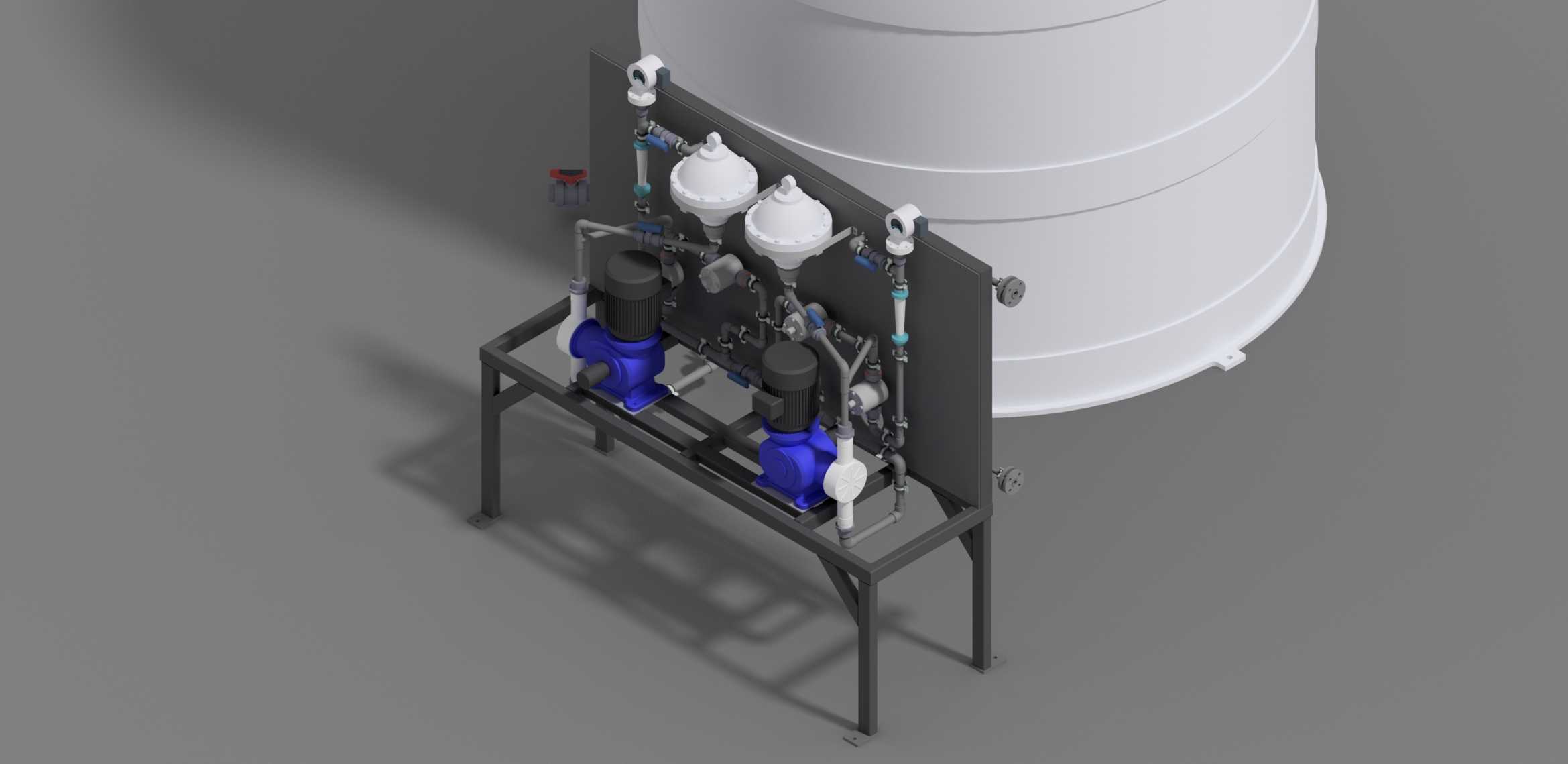

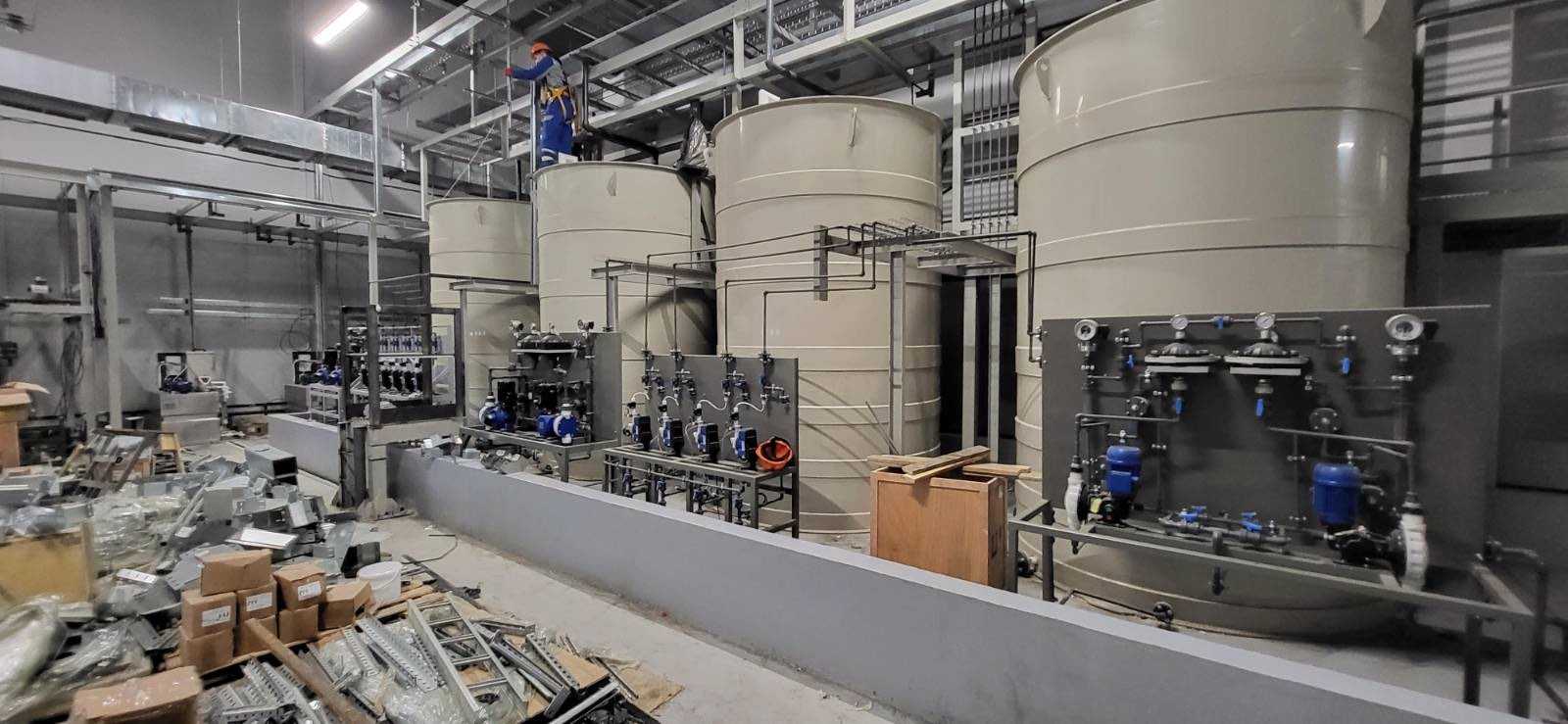

　　配套的存储罐体有效容积为15立方米，罐体采用立式圆柱结构，底部做锥底收口设计，能避免氯化铝溶液静置时出现的药剂沉积板结问题，罐顶预留了检修人孔、药剂加注口与排气口，侧壁设置了高低液位检测接口，可直接对接现场的PLC控制系统实现液位联锁，避免出现药剂抽空或者溢罐的工况。投加泵组采用一用一备的双泵配置，单泵额定流量为1600升每小时，泵体选用耐腐材质适配氯化铝溶液的弱腐蚀特性，泵组进出口都设置了阻尼器、止回阀与检修球阀，阻尼器能抵消计量泵工作时产生的管路脉冲，让药剂投加流量更稳定，止回阀可以避免停泵时管路内的药剂倒流引发的泵叶轮反转故障，检修球阀则能在单台泵维护时切断管路，不需要排空整个储罐内的药剂就能完成泵体检修作业。在市政给水厂、工业循环水处理站、污水处理厂的混凝沉淀工段，氯化铝投加是水质净化流程里的核心药剂投加环节，这套装置的三维结构完全围绕现场投加工况做落地化设计，没有冗余的装饰性结构，所有部件排布都优先服务于运维操作与管路流道的顺畅性。整套装置采用撬装式集成机架设计，机架采用碳钢型材焊接成型，底部预留了地脚螺栓安装孔位，安装时不需要在现场做大量管路拼接，只需要对接进料口、出料口与供电线路即可完成就位，能大幅压缩现场安装的工期，也方便后期整体移位调整工位。

　　管路布局上，所有走药剂的管路都沿机架型材内侧排布，既避免了运维人员巡检时的磕碰，也能让管路支撑点间距符合管材挠度要求，减少长期运行后的管路变形渗漏风险，管路的弯头、三通连接处都预留了活接位置，方便后期拆卸更换密封件。机架的操作面预留了足够的运维空间，泵组操作按钮、阀门手轮的高度都设置在人体工程学适配的区间，运维人员站在地面就能完成所有阀门操作、泵体参数调整与日常巡检作业，不需要额外搭设操作平台。装置的整体安装边界做了严格控制，宽度方向预留了两侧管路检修的操作空间，高度方向避开了厂房常见的管线桥架安装高度，能适配大部分水处理车间的层高限制，不需要对现场原有管线做大规模改道。

　　在结构细节上，机架底部做了防腐涂层处理，能耐受车间地面潮湿环境的腐蚀，泵组与机架的连接位置设置了减震垫，能减少泵组运行时的震动传递，降低运行噪音的同时也能避免管路连接位置因为长期震动出现的密封失效问题。整套装置的结构设计完全贴合水处理加药工段的实际运维需求，没有照搬通用化工加药装置的通用结构，针对氯化铝药剂的特性做了多处适配优化，比如储罐内壁做了防腐衬层、泵体过流部件选用耐腐合金、管路流速控制在药剂沉积临界流速以下，避免长期运行后管路内壁结垢堵塞。

　　从三维建模的角度来看，这套模型的所有部件都做了参数化建模，管路的公称直径、机架的型材规格、泵组的安装尺寸都完全符合实际工业产品的标准尺寸，能直接导出工程图用于生产加工，也能作为同类水处理加药装置设计的参考模板，帮助结构设计人员快速完成同类型装置的方案排布，减少重复建模的工作量。在做方案设计时，这套装置的排布逻辑也充分考虑了不同规模水处理站的适配性，只需要调整储罐容积、泵组流量参数就能适配不同处理规模的项目，不需要对整体机架结构做大规模改动，模块化的设计思路能大幅缩短同类型项目的设计周期。
