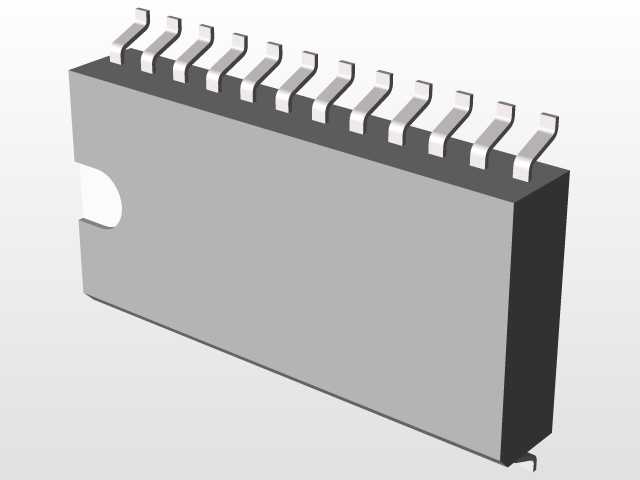

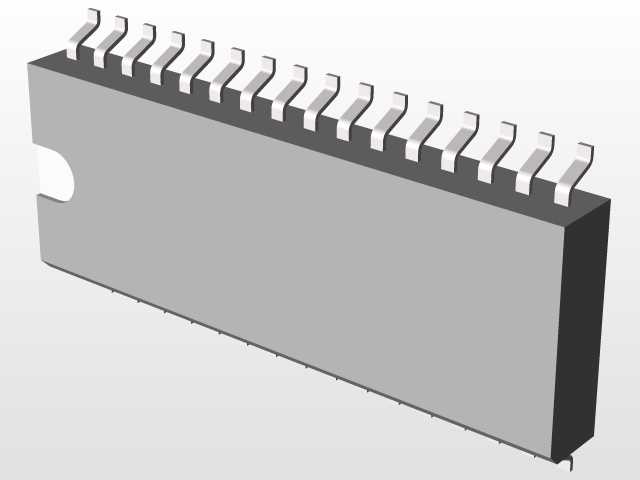

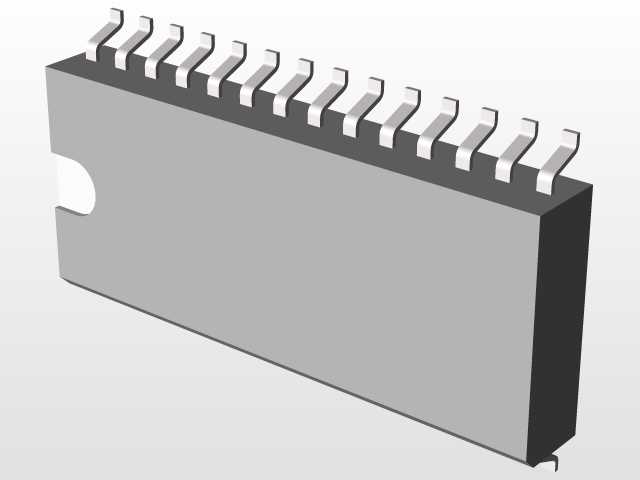

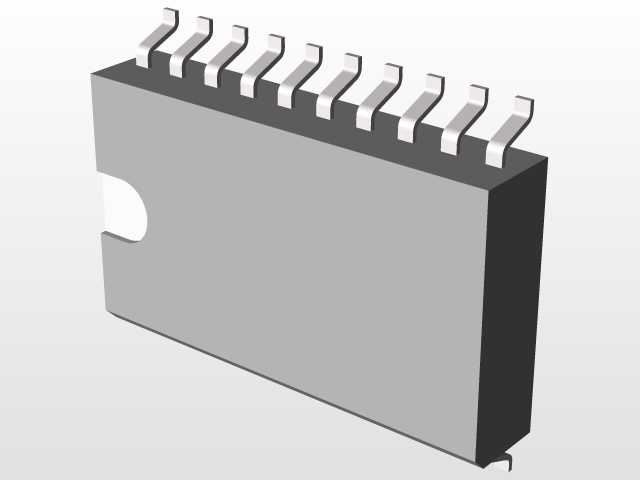

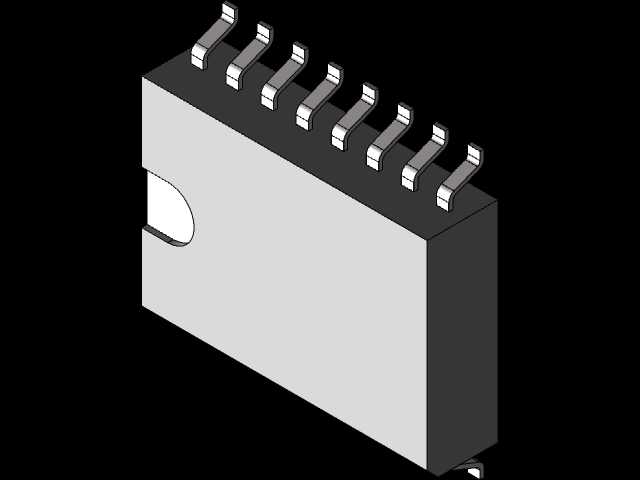

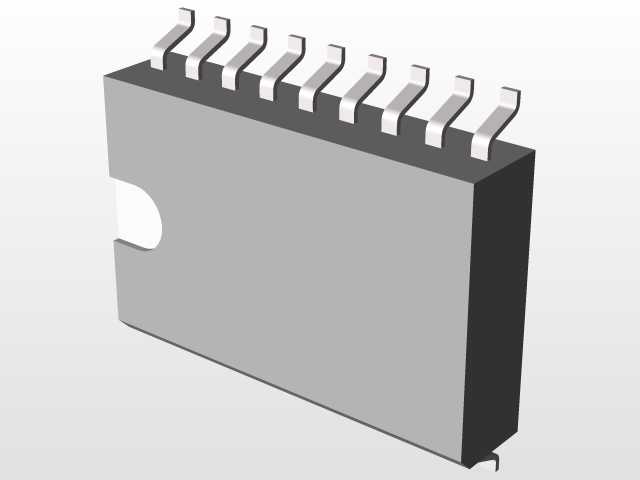

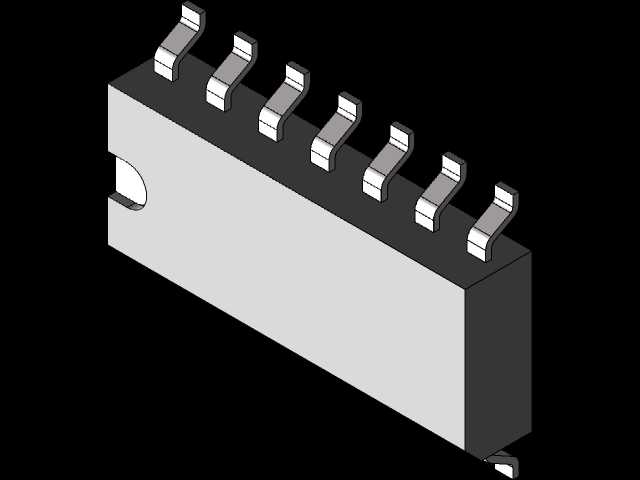

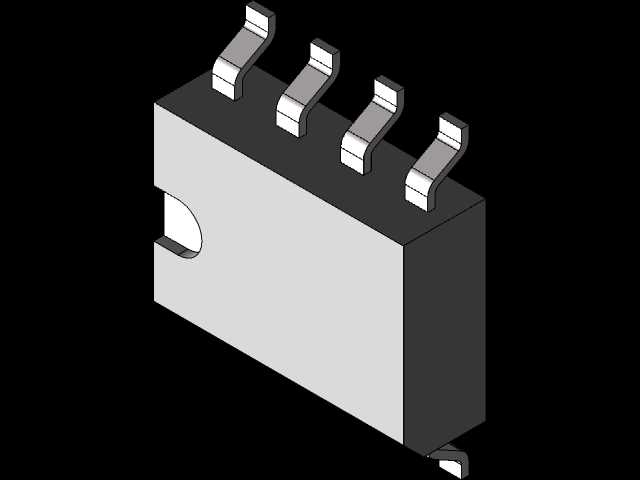

SOIC小外形集成电路封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的表面贴装生产线中，SOIC封装器件是板级电路集成里应用占比极高的贴装元件，这类封装的三维结构建模精度，直接影响PCB Layout阶段的封装库准确性、钢网开孔设计合理性，以及SMT产线贴装程序的干涉校验结果。从实际工程应用场景来看，这类封装广泛用于电源管理芯片、信号放大芯片、逻辑控制芯片的载体封装，适配波峰焊、回流焊的常规表面贴装工艺，相比传统双列直插封装，其占用PCB板面面积缩减近六成，贴装后的器件整体高度更低，适配便携电子设备的薄型化结构设计需求。

　　建模过程中首先要明确引脚的成型特征，这类鸥翼型引脚的弯折角度、引脚共面度是设计核心，引脚根部与封装本体的衔接位置做了微小的圆弧过渡，避免引脚反复受力后出现断裂风险，引脚末端的平整面要严格控制平面度公差，保证贴装时每个引脚都能与焊盘充分接触，减少虚焊、立碑等SMT工艺不良。封装本体的一侧设计有半圆形的定位缺口，这是PCB装配过程中的极性识别标识，建模时要保证缺口的位置精度与尺寸一致性，避免产线人工上料或者自动贴片机视觉识别时出现极性反向的问题，造成整板电路功能失效。

　　从安装边界来看，建模时预留的焊盘外伸尺寸要匹配引脚的伸出长度，封装本体的底部与PCB板面之间保留了合理的间隙，既可以保证焊锡回流时的气体顺利溢出，避免焊点内部出现空洞，也能适配涂覆三防漆的工艺要求，让漆液可以均匀覆盖器件下方的板面区域。封装本体的棱角位置做了微小的倒角处理，避免塑封过程中出现应力集中导致的本体开裂，同时也能减少周转过程中边角磕碰产生的碎屑污染PCB板面。

　　在结构设计思路上，这类封装的三维模型需要兼顾结构校验与工艺仿真的双重需求，模型的本体部分采用等壁厚的塑封壳体结构，内部的芯片承载区域做了简化处理，重点还原外部的装配特征：引脚的间距严格遵循行业通用的节距标准，每个引脚的宽度、厚度尺寸都匹配实际物料的公差范围，保证在做板级装配干涉检查时，能够准确识别器件与周边接插件、结构件、高大电容之间的安全距离，避免后期打样时出现装配干涉。另外模型的整体高度尺寸要准确还原，在做整机结构的堆叠设计时，可以精准核算器件上方的壳体预留间隙，避免外壳装配后挤压器件造成引脚变形或者本体损坏。

　　实际选型应用中，这类SOIC封装根据引脚数量不同有多种规格，本次建模的8引脚版本是小引脚数逻辑芯片、电源芯片最常用的封装形式，建模时特意还原了引脚表面的镀锡层特征，在做热仿真分析时，可以准确设置引脚的导热参数，模拟实际工作过程中芯片热量通过引脚传导到PCB焊盘的散热路径，帮助工程师评估器件的工作温升是否在合理区间。不同于直插封装的通孔安装要求，SOIC封装的所有贴装特征都集中在PCB的同一面，建模时严格保证所有引脚的底面处于同一基准平面，避免出现个别引脚悬空的建模误差，导致后续生成的钢网开孔位置偏移，影响焊接良率。
