全回转履带式小型挖掘作业装置结构设计

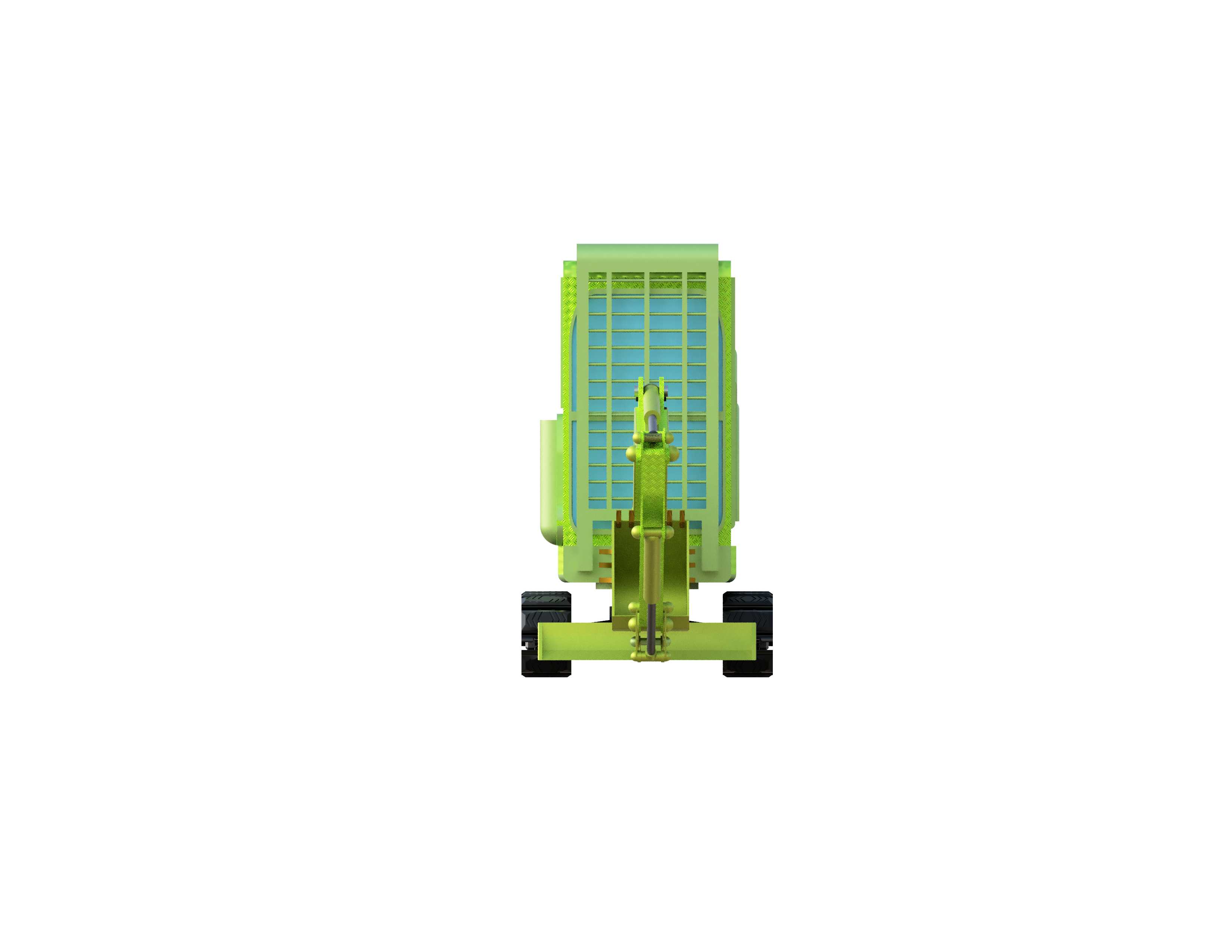

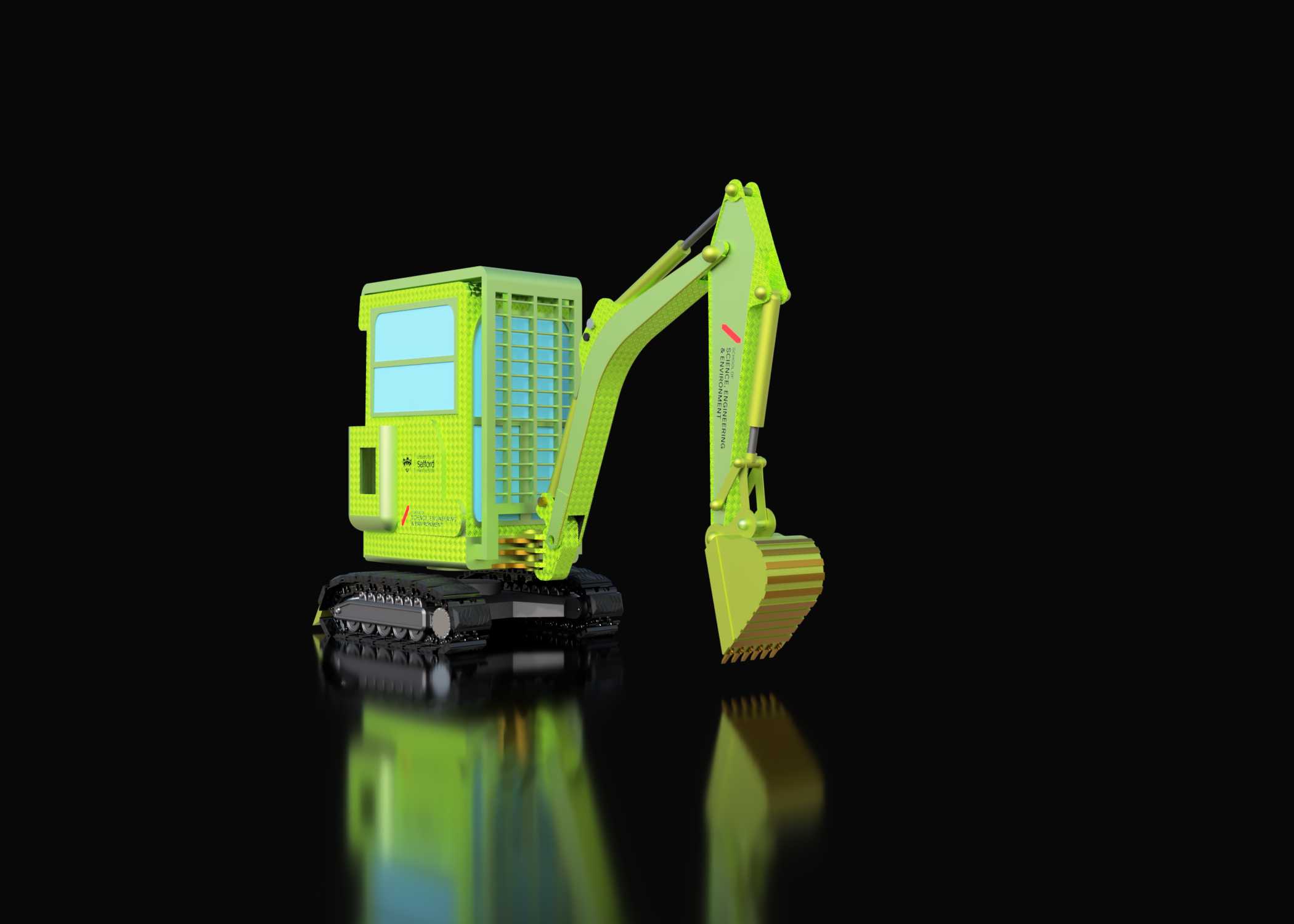

　　这款小型挖掘装置的设计，最初是针对狭窄场地土方作业场景做的适配，日常在老旧小区管网改造、室内拆除清运、山地果园垦复这类大型设备无法进入的作业面，这类小挖的适配性远高于常规中型挖机。整机采用履带式行走底盘，接地比压控制在较低区间，在松软泥地、碎石坡面作业时不会出现陷车问题，底盘两侧的行走马达采用独立驱动设计，可实现原地转向，在宽度仅1.2米的狭窄巷道内也能完成调头操作，不会受作业空间边界的限制。

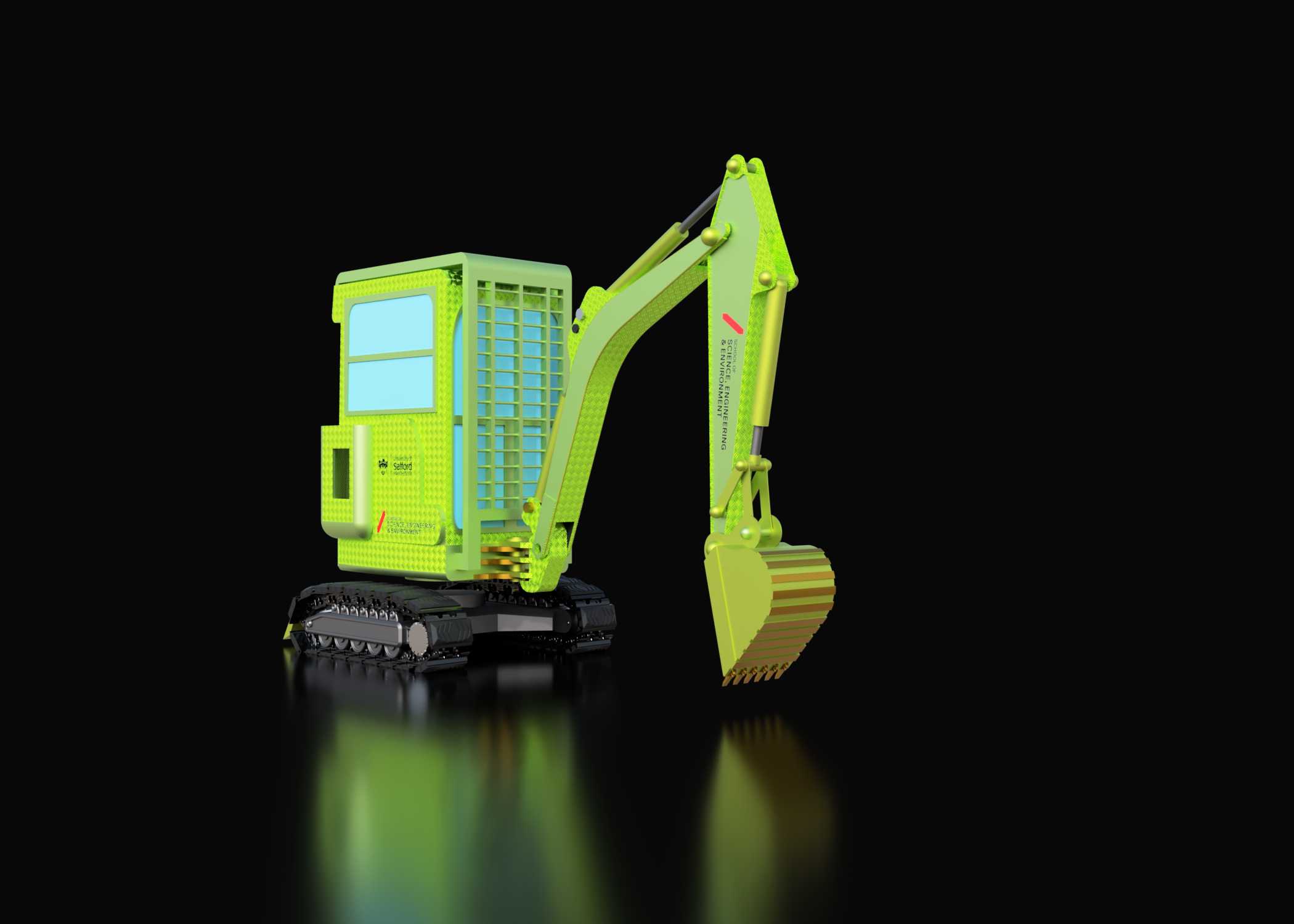

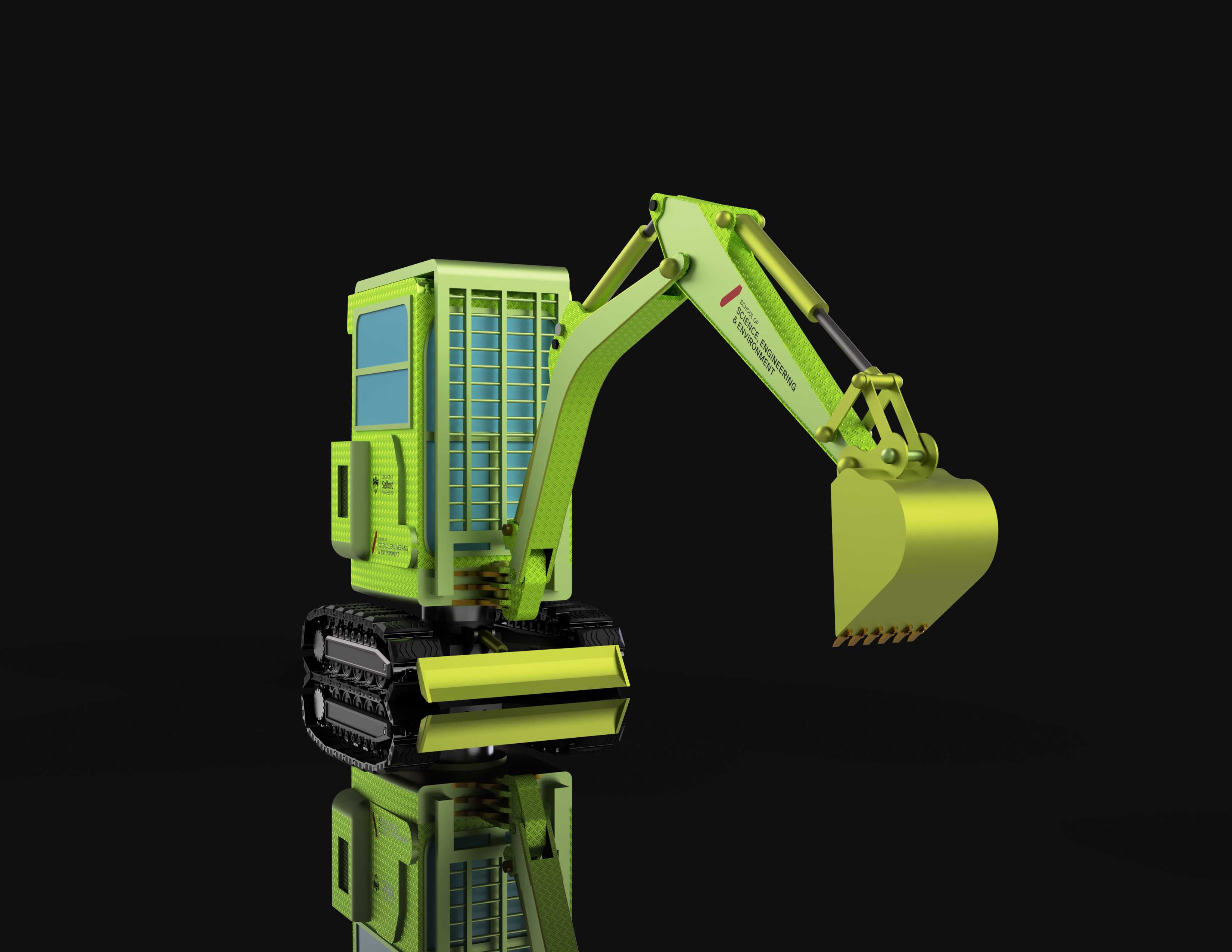

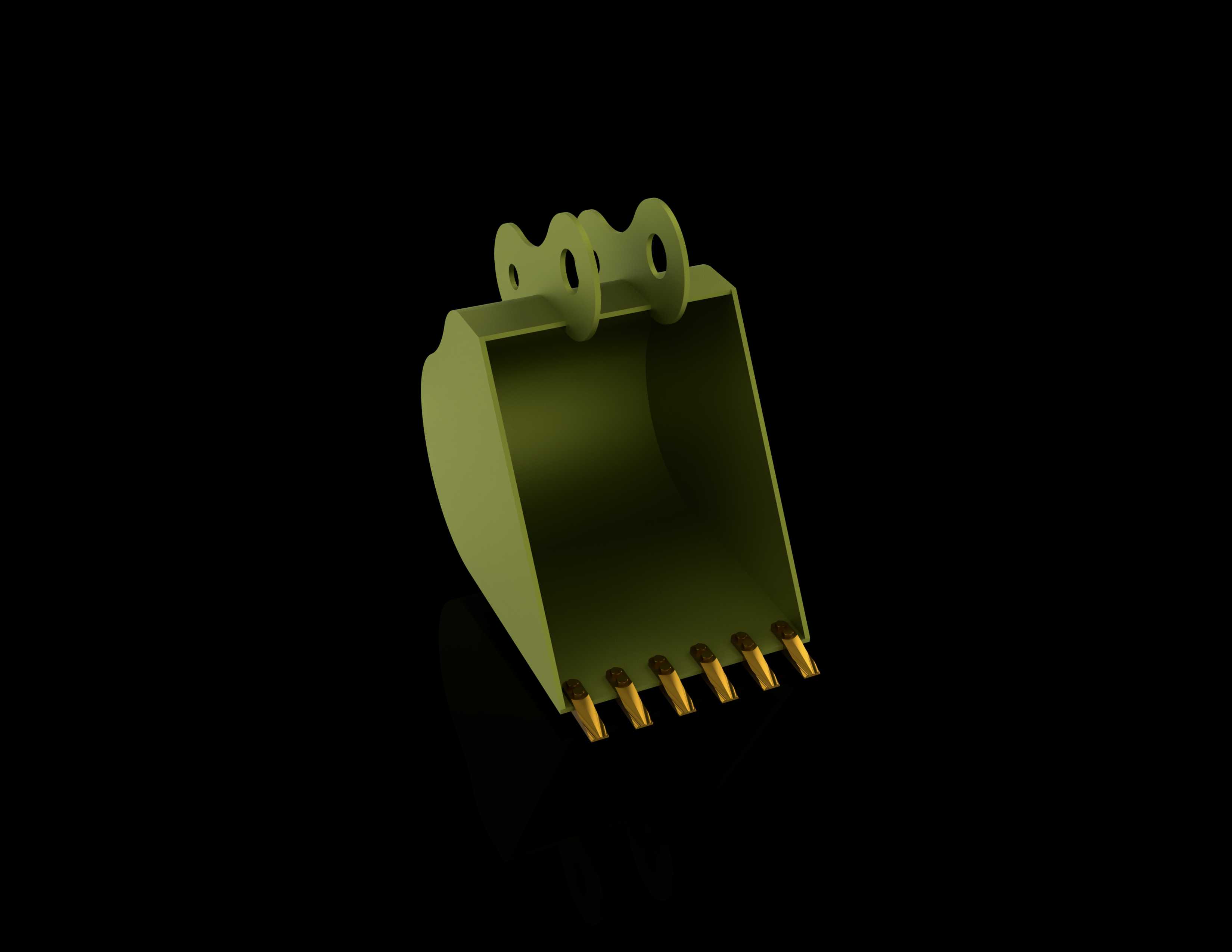

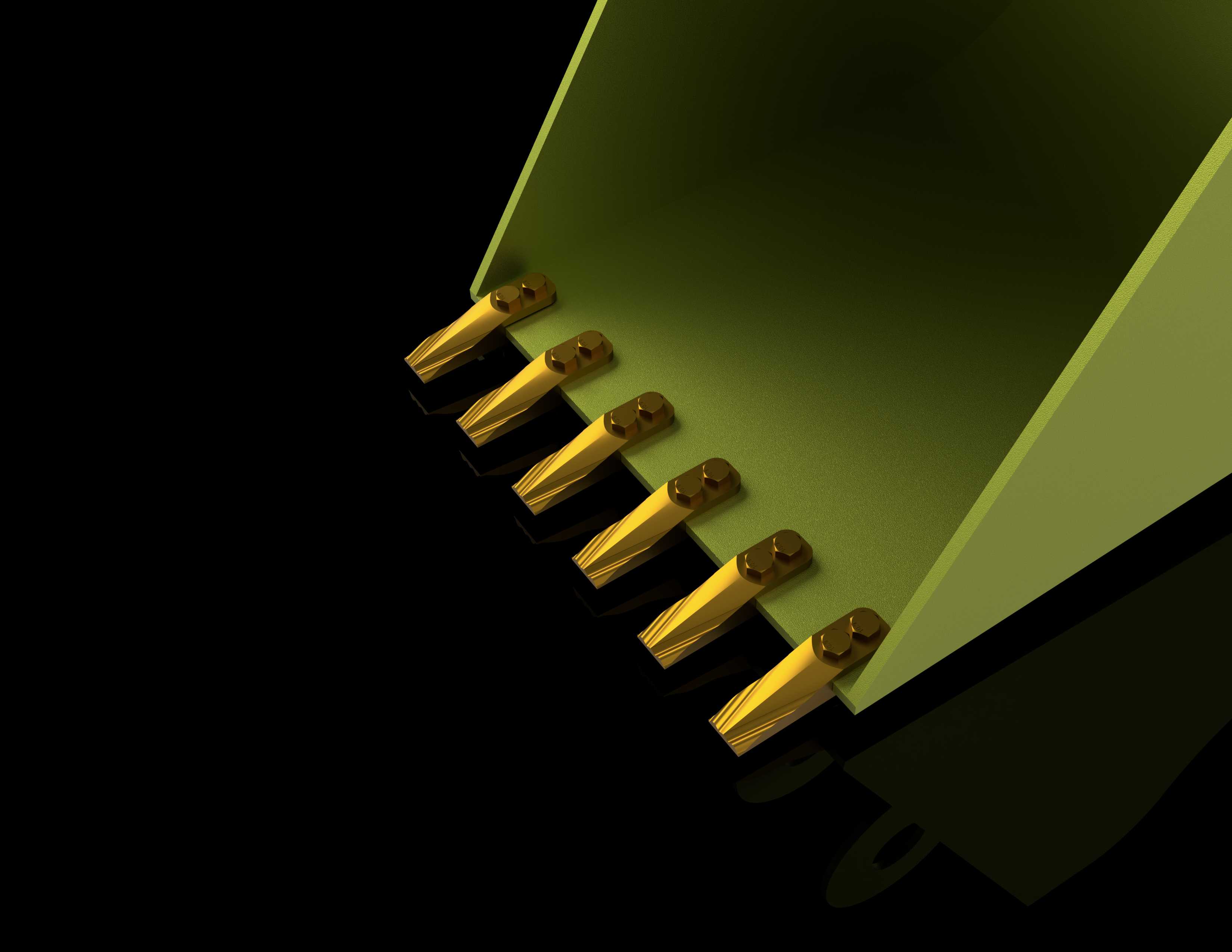

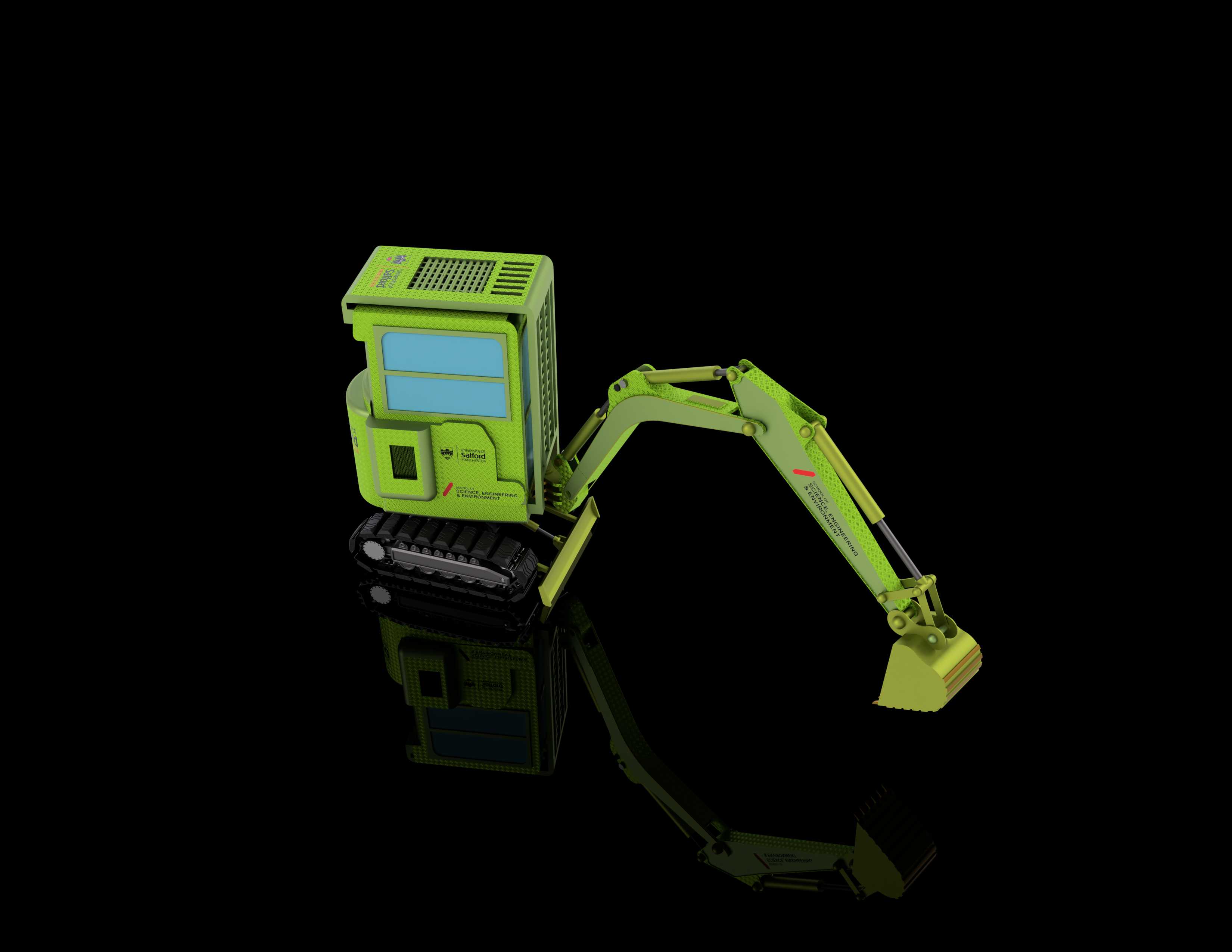

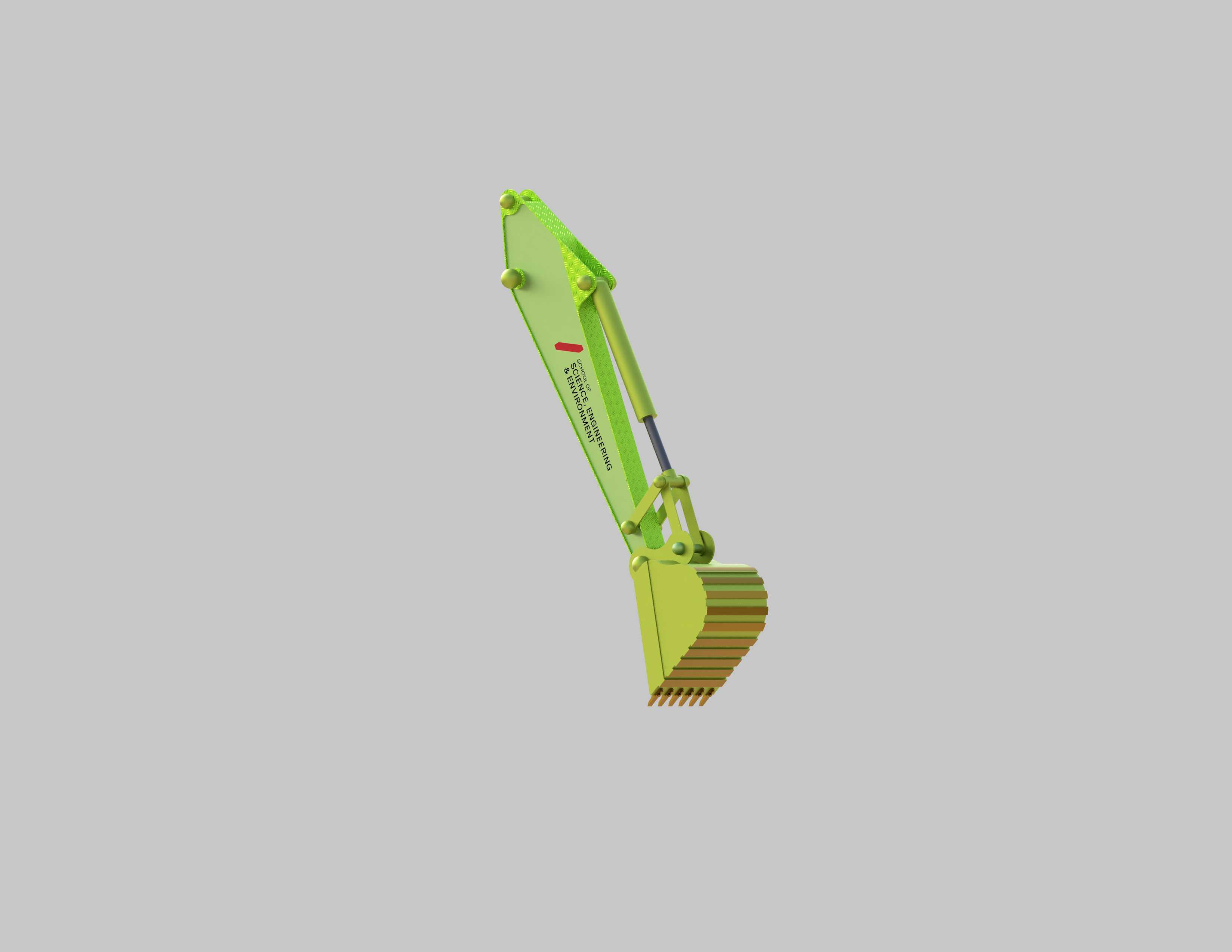

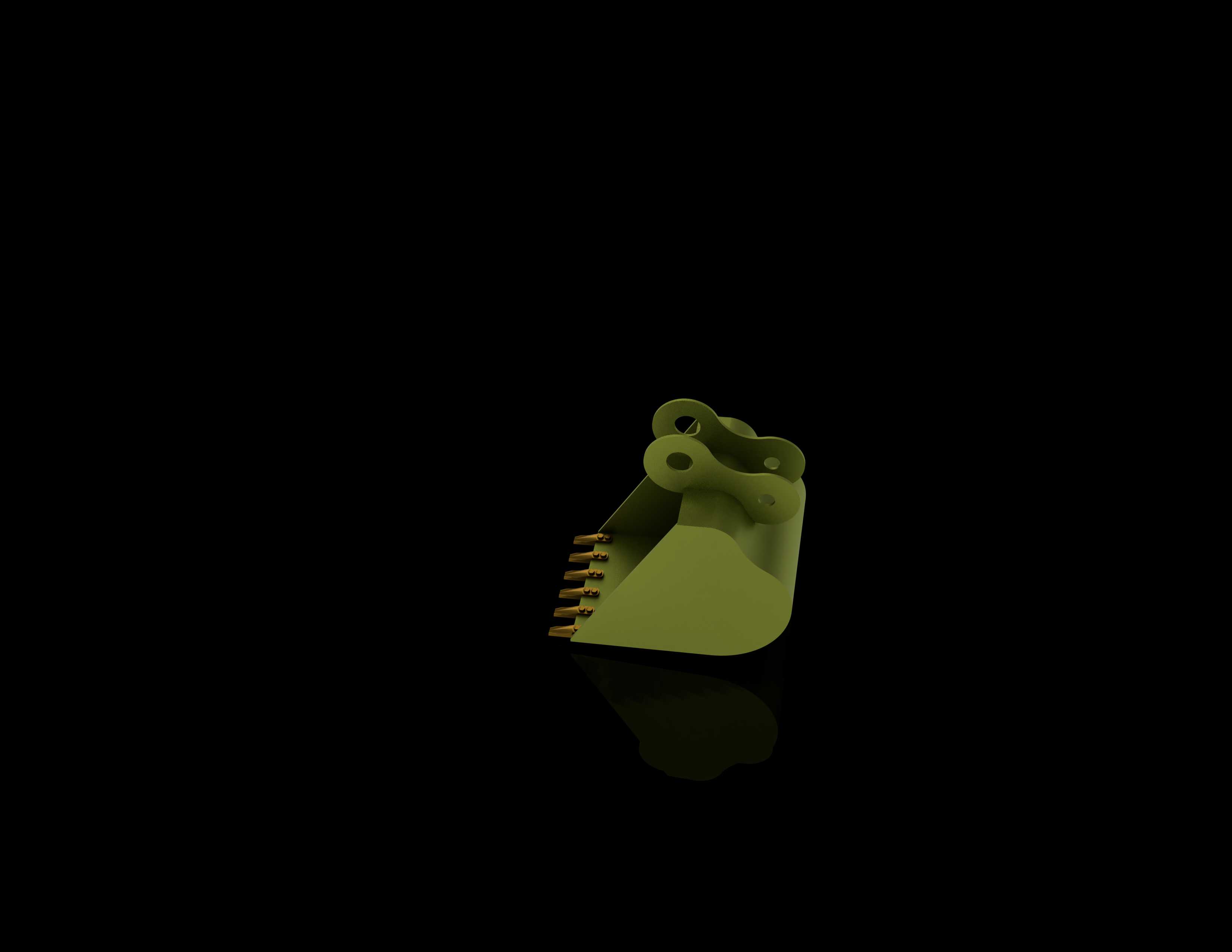

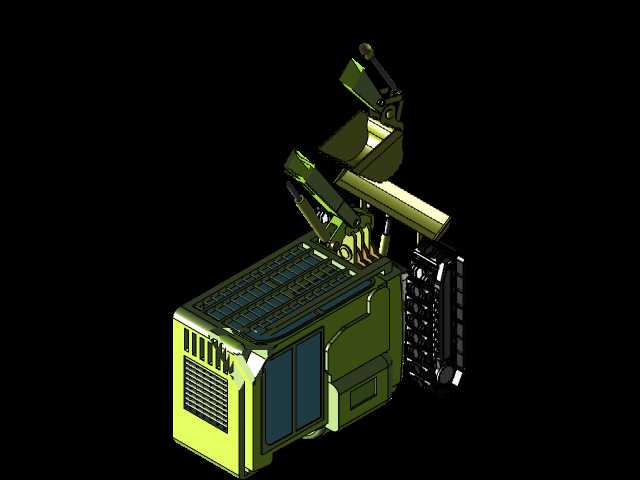

　　上部作业平台采用360度全回转结构，回转支承的选型匹配了整机工作重量，在单侧挖掘满载工况下，不会出现平台倾翻的风险，平台上的动力舱采用格栅式防护结构，既可以满足发动机散热的通风需求，也能阻挡作业过程中飞溅的碎石、土块击打动力部件，避免户外作业时的意外损坏。工作装置采用铰接式动臂、斗杆结构，各铰接点的销轴都设计了防尘密封结构，在多粉尘的土方作业环境下，能减少泥沙进入铰接摩擦副，延长销轴和轴套的更换周期，斗杆末端的铲斗采用弧形切削刃设计，挖掘黏土、碎石土时的切入阻力更小，斗齿采用可更换结构，磨损后无需整体更换铲斗，降低现场维护的成本。

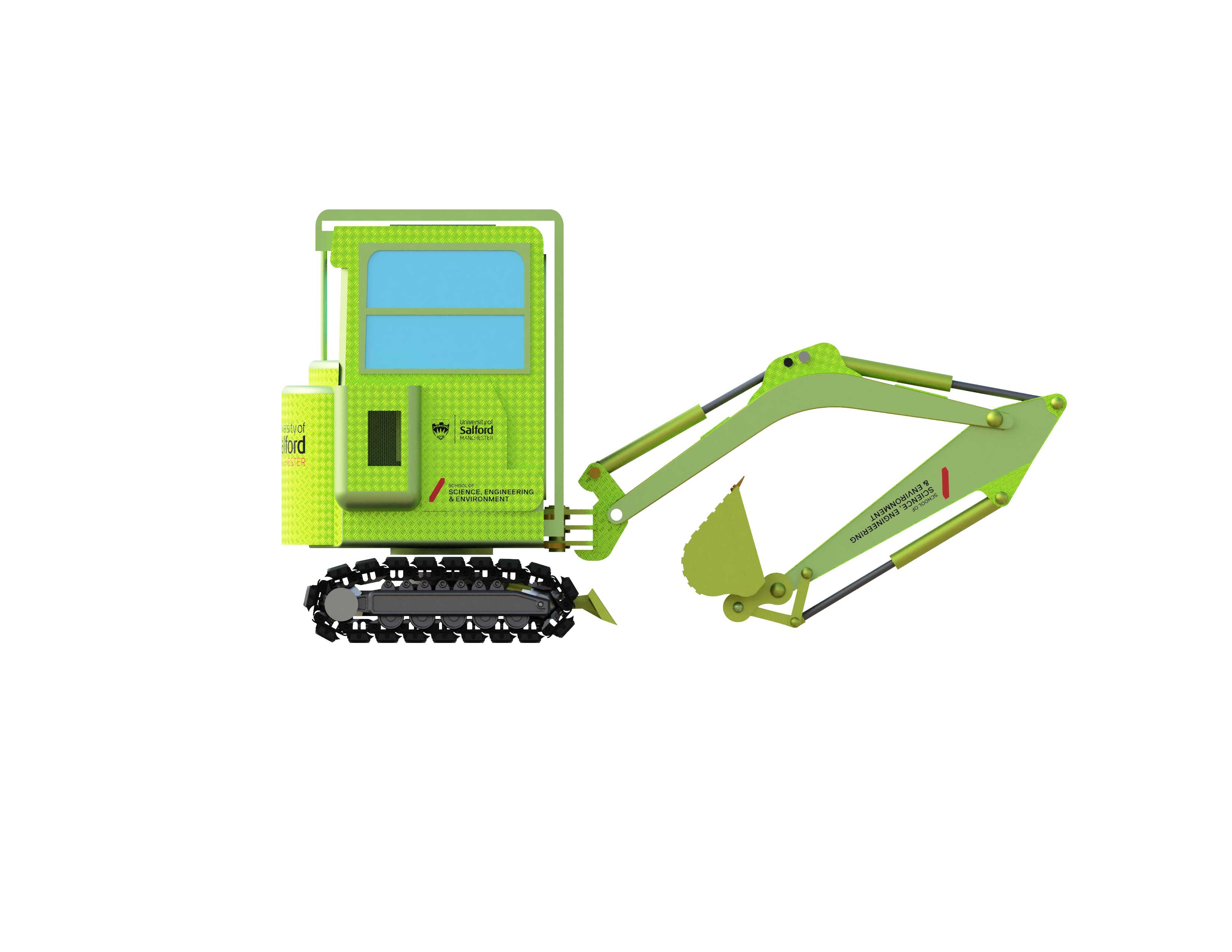

　　设计过程中优先考虑了作业边界的控制，整机最大挖掘半径控制在3米区间，最大挖掘深度1.8米，卸料高度2.2米，完全适配小型作业面的施工需求，不会出现作业半径过大导致的整机稳定性不足问题。机身前部设计了可升降的推土板，除了可以完成作业面的场地平整、回填推平作业外，在挖掘作业时还可以落下作为辅助支撑，进一步提升整机挖掘时的稳定性，避免硬土挖掘时的机身翘动。液压管路的排布全部沿动臂、斗杆的内侧走线，外部加装防护盖板，避免作业过程中管路被石块、钢筋等硬物刮蹭破损，所有液压接头都采用标准密封形式，现场维护时可以快速更换损坏的密封件，无需特殊定制配件。

　　操作舱的布局按照人机工程学做了优化，操作手柄的布置位置在操作人员手臂自然下垂的活动范围内，长时间作业不会产生过度疲劳，舱体前部的观察窗采用大尺寸设计，作业时可以清晰看到铲斗的切削位置，减少视线盲区导致的误操作。行走机构的履带采用橡胶履带材质，在硬化路面行走时不会破坏路面表层，适配城市市政改造中需要在已铺装路面作业的需求，履带张紧装置采用黄油缸张紧结构，张紧度调整时无需拆解履带，仅通过加注黄油即可完成张紧度调节，现场维护操作十分便捷。整机的重量控制在1.2吨左右，普通小型货运车辆即可完成转场运输，无需大型平板拖车，转场成本远低于中大型挖掘设备。在结构强度校核阶段，所有受力部件都按照满载偏载工况做了应力分析，动臂根部、回转平台连接耳板这些高应力区域都做了局部加厚处理，避免长期交变载荷下出现结构开裂问题。油箱、液压油箱的布置都放在平台的后部，作为天然的配重块，平衡前端工作装置的重量，无需额外加装厚重的铸铁配重，在保证整机稳定性的同时控制了整机重量。
