锯齿圆盘切割刀具三维结构设计

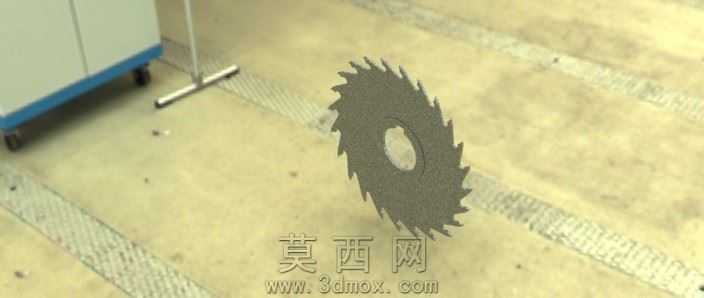

本作品为锯齿圆盘切割刀具的三维建模设计，建模过程依托三维设计软件完成，整体采用参数化建模思路，从核心结构出发逐步细化各部分特征。首先确定刀具的核心基准：中心定位安装孔作为整个模型的装配基准，在建模初期就精准设定其孔径与轴向定位尺寸，保证后续所有齿形结构都围绕该中心做圆周阵列排布，确保整体结构的同轴度符合实际装配要求。主体圆盘部分采用回转体建模方式，先绘制圆盘的截面轮廓，通过旋转特征生成基础盘体，盘体厚度根据实际切割作业的刚性需求设定，兼顾切削过程的结构强度与转动惯量平衡，避免作业过程中出现盘体抖动变形的问题。齿形部分是整个建模的核心，先绘制单个锯齿的截面轮廓，齿形采用斜向切削刃设计，齿尖带有合理的切削角度，既保证切入工件时的锋利度，又预留足够的刃部强度避免崩齿；完成单个齿形的拉伸切除特征后，以中心孔轴线为阵列轴，按照均匀圆周排布的方式完成所有锯齿的阵列，阵列过程中严格控制齿间夹角一致，保证每一个锯齿的切削负荷均匀分布。材质设定上，整体模型赋予硬质合金刀具材质，通过调整材质的金属粗糙度、反光度参数，还原合金锯片的哑光金属质感，齿尖部分做细微的材质区分，模拟刃部高频淬火后的表面质感。模型还对齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂问题，中心安装孔边缘做了倒角处理，方便实际装配时的轴件导入，同时减少安装应力。渲染阶段采用车间地面作为场景背景，搭配柔和的漫反射光照，清晰展现锯齿的轮廓细节与盘体的结构特征，整体模型完整还原了圆盘切割锯片的真实结构，可用于切削原理演示、刀具结构教学以及相关设备的装配适配验证。
