法兰盘式带侧孔摩尼夹具基座结构设计

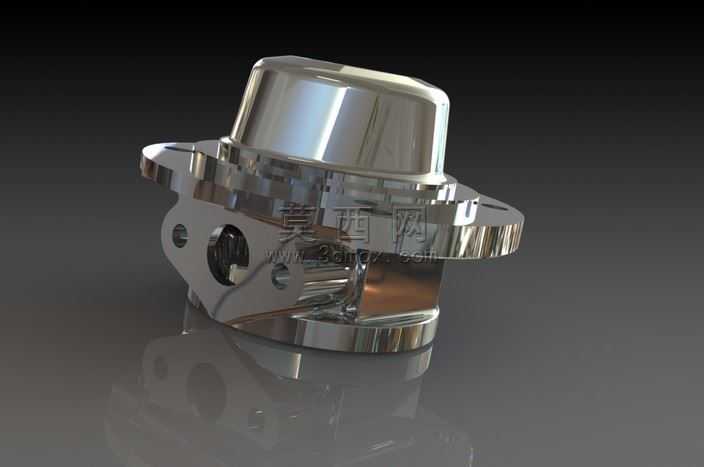

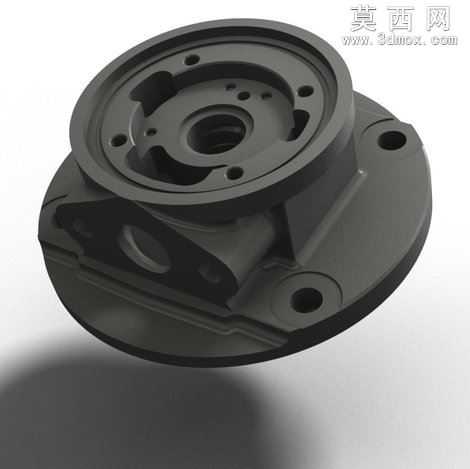

本作品为夹具类机械基座零件的三维建模设计成果，建模阶段采用自顶向下的设计思路，先通过旋转特征构建零件上部的凸台主体与下部的连接柱体核心轮廓，再通过拉伸切除特征完成顶部中心定位孔的加工特征构建，确保中心孔与主体回转轴线的同轴度公差符合工装夹具的装配精度要求。针对零件外围的法兰安装盘结构，采用环形阵列特征完成三个均匀分布的安装通孔设计，保证安装孔的位置度误差控制在工装装配允许范围内，同时对法兰盘边缘做等半径圆角过渡处理，避免应力集中问题，提升零件的结构强度。零件下部的侧部连接结构采用拉伸与布尔运算结合的方式完成，先构建侧部凸台的基础轮廓，再通过切除特征完成侧部的横向贯通孔与两个辅助定位小孔的设计，精准还原零件的装配连接结构，同时对侧部结构与主体连接的位置做加强筋特征处理，提升侧部受力部位的结构刚性。材质设置阶段选用哑光铸铁材质，调整材质的粗糙度参数与金属反光属性，还原铸铁零件的真实质感，渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出零件顶部凸台与法兰盘的轮廓层次，辅助光源从侧方补光，弱化侧部结构的阴影死区，背景采用纯白色渐变背景，搭配柔和的地面阴影效果，清晰展现零件的整体结构与细节特征。建模过程中对所有特征的参数做关联设计，安装孔直径、法兰盘厚度、凸台高度等关键尺寸均设置可编辑参数，方便后续根据实际装配需求调整尺寸规格，所有特征的倒角、圆角参数均按照机械加工工艺要求设置，确保模型符合实际生产的工艺合理性，不存在无法加工的尖锐棱角与不合理结构。整体结构设计兼顾了夹具基座的定位稳定性与装配便利性，上部凸台可实现与上部夹具组件的同轴定位，法兰盘的安装孔可实现与工作台面的紧固连接，下部侧孔结构可实现与侧向调节组件的连接装配，多部位的连接结构设计让该基座可适配多种夹具组件的装配需求，具备较强的通用性。
