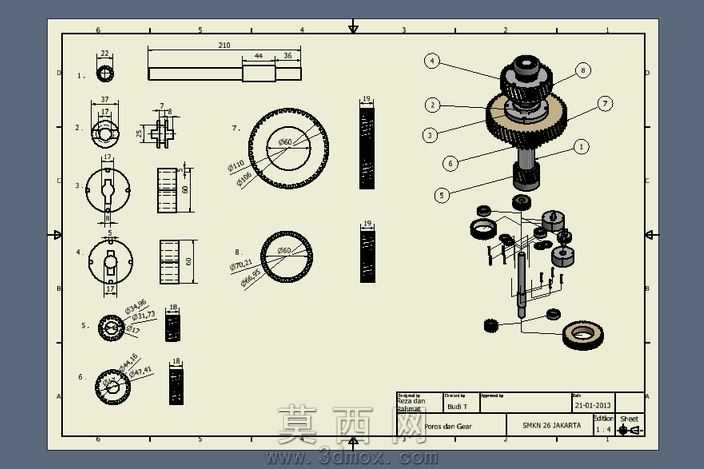

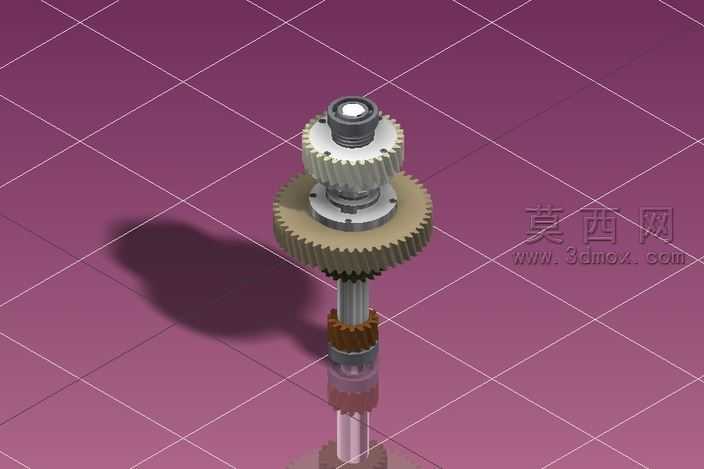

本作品为多联齿轮轴装配组件的三维设计成果,建模过程严格遵循机械传动设计规范,依托三维参数化建模逻辑完成全零件构建与整体装配。建模阶段首先完成核心传动轴的参数化绘制,依据轴段配合需求精准设定各轴段直径、长度与公差基准,依次完成轴肩、键槽、定位卡槽等细节结构的建模,保证各轴段与配套零件的配合精度符合装配要求。针对不同规格的传动齿轮,建模时严格按照渐开线齿廓生成逻辑绘制齿形,分别完成小模数直齿轮、大直径传动齿轮、中间过渡齿轮的参数化建模,精准还原齿顶圆、齿根圆、分度圆的尺寸关系,同时完成齿轮轮毂、安装孔、定位端面的细节设计,保证齿轮与轴的周向、轴向定位结构匹配合理。装配过程按照实际机械装配逻辑进行,从底层轴段开始依次完成定位衬套、下部齿轮、隔套、中间大齿轮、上部小齿轮、上端轴承组件的装配约束,通过同轴约束、端面贴合约束、键连接周向约束完成所有零件的定位,完整还原轴系组件的实际装配关系,不存在过约束或欠约束问题。渲染阶段采用写实工业渲染方案,为不同零件赋予匹配的材质属性:传动轴与齿轮零件赋予调质钢材质,还原金属表面的细腻磨砂质感与金属反光特性;轴承组件分别为内外圈赋予轴承钢材质、滚动体赋予高亮金属材质、保持架赋予铜合金材质;隔套与衬套赋予对应结构钢材质,同时添加合理的环境光影与软阴影效果,在紫色网格展示背景下清晰呈现各零件的层次关系与结构细节。设计过程中充分考虑齿轮传动的同轴度要求、轴向定位可靠性、零件拆装的工艺性,各配合面的尺寸设定符合机械设计手册的公差配合要求,整体结构可直接用于传动机构的结构验证、装配工艺演示与教学参考,清晰展现了多级齿轮传动组件的典型轴系布局与装配逻辑,能够直观呈现不同直径齿轮在同一轴上的排布方式、定位方式与动力传递路径。
