异形分叉金属管路结构三维设计作品

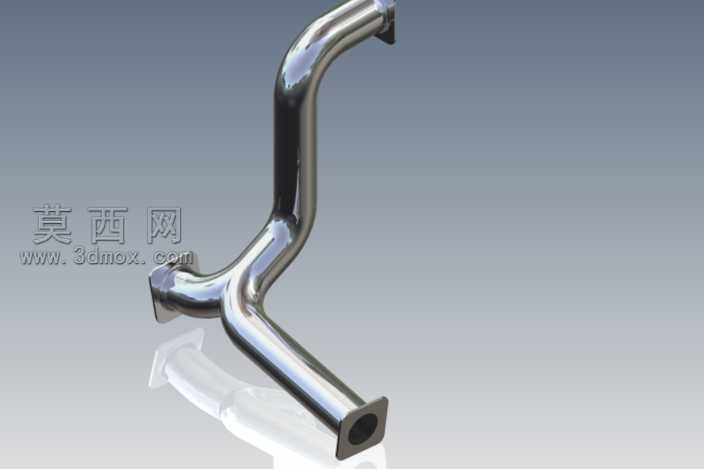

本作品为异形分叉金属管路的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于管路流体走向的功能需求，绘制中心路径草图，精准控制三段管路的弯折角度、分叉交汇位置以及各段管径参数，确保管路整体走向符合流体输送的流道顺滑要求，避免出现直角弯折造成的流阻过大问题。建模过程中对管路两端的连接法兰结构做了精细化处理，法兰盘的安装孔位、密封面结构均按照通用管路连接标准设计，保证模型可直接用于后续的装配干涉检查与工程图导出。材质设置阶段，为还原金属管路的真实质感，赋予模型抛光不锈钢材质，调整材质的反射率、粗糙度参数，模拟金属镀铬表面的高光反射与细微磨砂质感，渲染阶段采用工作室环境光布局，通过多角度补光突出管路的曲面弯折形态，清晰展现分叉位置的顺滑过渡结构，同时添加半透明辅助模型展示管路内部流道的走向，方便查看内部腔体的连通结构。结构设计上，该管路采用Y型分叉布局，主路弯折后分为两个不同走向的支路，各支路末端均带方法兰连接结构，可分别对接不同的设备接口，管路壁厚按照常规承压管路标准设置，在保证结构强度的同时控制整体重量。设计思路围绕工业流体输送场景的定制化管路需求展开，区别于标准直管与标准弯管，该异形管路可适配设备内部狭窄空间的管路排布需求，减少管路转接接头的使用，降低管路泄漏风险，建模过程中全程保留参数化特征，后续可根据实际安装需求调整各段管路长度、弯折角度、法兰尺寸，快速生成适配不同工况的衍生管路模型，模型的曲面连续性经过反复校验，分叉交汇位置做了圆角过渡处理，避免应力集中问题，既满足流体输送的功能需求，也符合机械加工的工艺要求，可直接用于后续的有限元受力分析、流体仿真以及数控弯管加工的工艺参考。
