轻量化设计喷气机安装固定支架

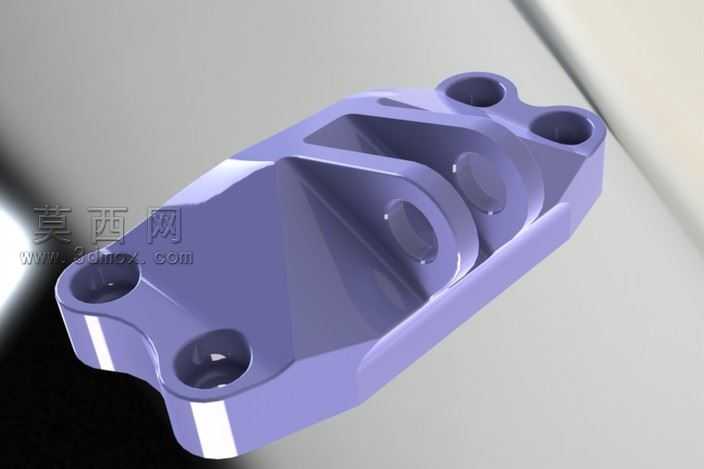

该喷气机支架采用三维参数化建模完成整体设计，建模阶段优先围绕减重需求展开结构拓扑优化，在保证结构刚性与安装精度的前提下，尽可能去除非受力区域的冗余材料。模型渲染阶段采用哑光紫调工程塑料材质表现，搭配柔和的环境光影效果，清晰呈现出构件的曲面过渡、棱边倒角以及各安装孔位的细节特征，让整体结构的视觉表现更贴近实际工程样件的质感。从结构设计来看，支架主体采用一体化成型的布局，四个角位设置带沉台的通孔用于整体与安装基面的锁紧固定，中部设置两组同轴铰接孔位用于连接喷气机的活动调节结构，主体区域通过设置加强筋与镂空槽结合的形式，在削减整体重量的同时，保证受力方向的结构强度，避免安装使用过程中出现形变偏移。设计思路上，该支架摒弃了传统实心支座的厚重结构，通过受力仿真模拟确定材料的最优分布路径，将非主要传力路径的区域做挖空处理，最终将整体重量控制在1155克，相比同规格实心支架减重幅度超过40%，同时所有的棱边都做了圆角过渡处理，既避免加工过程中的应力集中问题，也能减少安装使用过程中的磕碰损伤。模型的各安装孔位同轴度、安装面平面度都按照机械加工的公差要求做了参数约束，能够直接对接后续的工程出图与加工制造环节，结构上的加强筋布局也充分考虑了注塑或机加工的工艺可行性，不存在倒扣、薄壁过厚等容易导致加工缺陷的结构问题，整体设计兼顾了轻量化需求、结构强度要求与实际加工的工艺适配性。
