FRC赛事用锥齿轮转向传动装置

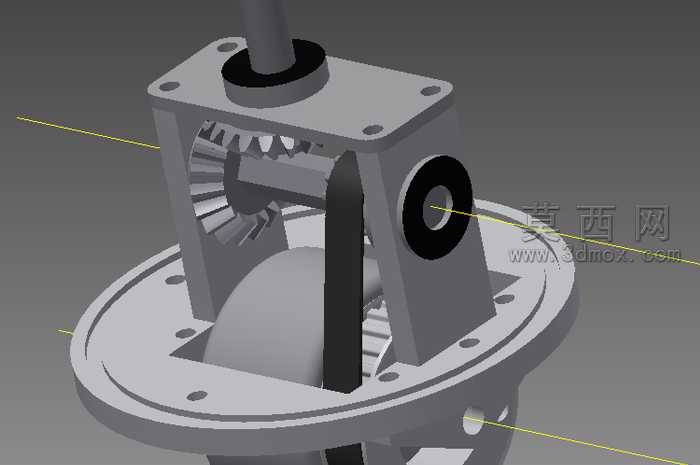

本作品为适用于FRC机器人竞赛的转向传动装置，整体采用三维参数化建模完成，建模过程中严格遵循机械设计公差规范，对各零部件的装配间隙、配合公差做了精准设定，确保虚拟装配状态下无干涉问题。模型整体采用立式同轴布局，底部为圆形安装法兰盘，法兰盘上均匀分布多组安装孔位，可直接与机器人底盘基座实现稳固连接，法兰盘上方为箱式支撑壳体，壳体采用双侧立板加顶部安装板的框架式结构，在保证整体结构强度的同时尽可能削减了非必要的实体结构，有效控制整体重量，最终整装置总重量控制在1.5磅，完全符合竞赛机器人的轻量化设计要求。传动核心部分采用一对相互啮合的锥齿轮结构，可实现垂直相交轴之间的动力换向传递，竖直方向的输入轴通过顶部带安装孔的轴套与壳体定位配合，水平方向的输出轴通过侧部带定位凸台的轴承座与壳体立板连接，轴与壳体配合位置均设计了衬套安装位，可有效降低传动过程中的轴体磨损，提升装置使用寿命。壳体内部设置了多组加强筋结构，在不额外增加过多重量的前提下提升了壳体的抗扭、抗冲击性能，能够承受竞赛过程中机器人快速转向、急停带来的瞬时冲击载荷。渲染阶段对不同零部件做了差异化材质设定，壳体、法兰等结构件采用哑光灰色金属材质模拟铝合金加工件的质感，齿轮、轴类传动件采用深灰色金属材质模拟调质钢的表面质感，轴套、轴承衬套等易损件采用黑色工程塑料材质，通过材质区分清晰展现各部件的功能属性与装配层级。设计过程中充分考虑了竞赛场景下的拆装维护需求，所有连接部位均采用标准化孔位设计，无需特殊定制工具即可完成整装置的拆解与零部件更换，同时传动结构的参数设定兼顾了传动效率与转向精度，能够为机器人提供稳定可靠的转向动力输出，满足赛事中机器人快速移动、精准转向的动作需求。
