简易间歇传动机构装配结构三维设计

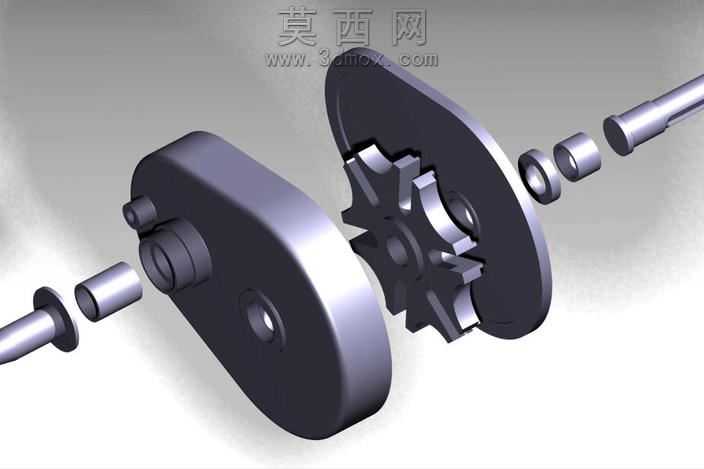

本作品为一款简易间歇传动机构的三维建模设计，整体采用爆炸视图的呈现形式，清晰展示各组成零件的装配关系与位置排布。建模过程中依托三维参数化设计逻辑，先完成核心传动零件的轮廓绘制：主动拨盘采用带凸锁止弧的盘式结构，建模时通过拉伸凸台生成基体，再对拨销位置做同轴度约束，确保拨销与槽轮槽口的配合间隙符合传动公差要求；槽轮部分采用径向槽式结构，建模时先绘制等分径向槽的草图，通过切除拉伸生成槽口，再对槽口边缘做圆角过渡处理，减少传动过程中的应力集中与磨损。轴类零件采用阶梯轴设计，根据不同轴段的装配需求设置对应直径，分别匹配轴承、衬套、端盖的内孔尺寸，建模时通过旋转凸台一次性生成轴体轮廓，再对轴肩位置做退刀槽结构处理，满足零件加工的工艺要求。衬套与轴承零件采用简化建模方式，保留关键配合尺寸与外观轮廓，还原真实装配中的支撑定位作用。材质渲染阶段，对所有金属零件赋予哑光钢材质，调整材质的粗糙度与金属度参数，模拟普通碳钢零件经机加工后的表面质感，背景采用渐变浅灰色调，突出机械结构的轮廓层次与金属质感。设计思路上，这款机构针对低速间歇送料的教学演示场景设计，整体结构精简无冗余零件，爆炸视图的呈现方式能够让观看者快速理解槽轮机构的传动原理：主动轴带动拨盘持续回转，拨销进入槽轮径向槽时带动槽轮转位，拨销脱离槽口后凸锁止弧卡入槽轮的凹锁止弧，实现槽轮的间歇锁止定位。建模过程中对所有配合面做了干涉检查，确保各零件装配后无运动干涉，各轴段的同轴度、槽轮槽口的等分精度都做了参数化约束，既满足教学演示的直观性要求，也具备实际加工的尺寸参考价值，整体建模逻辑清晰，零件特征完整，能够完整还原间歇传动机构的工作原理与装配逻辑。
