拖挂式大篷车双轴悬架底盘结构设计

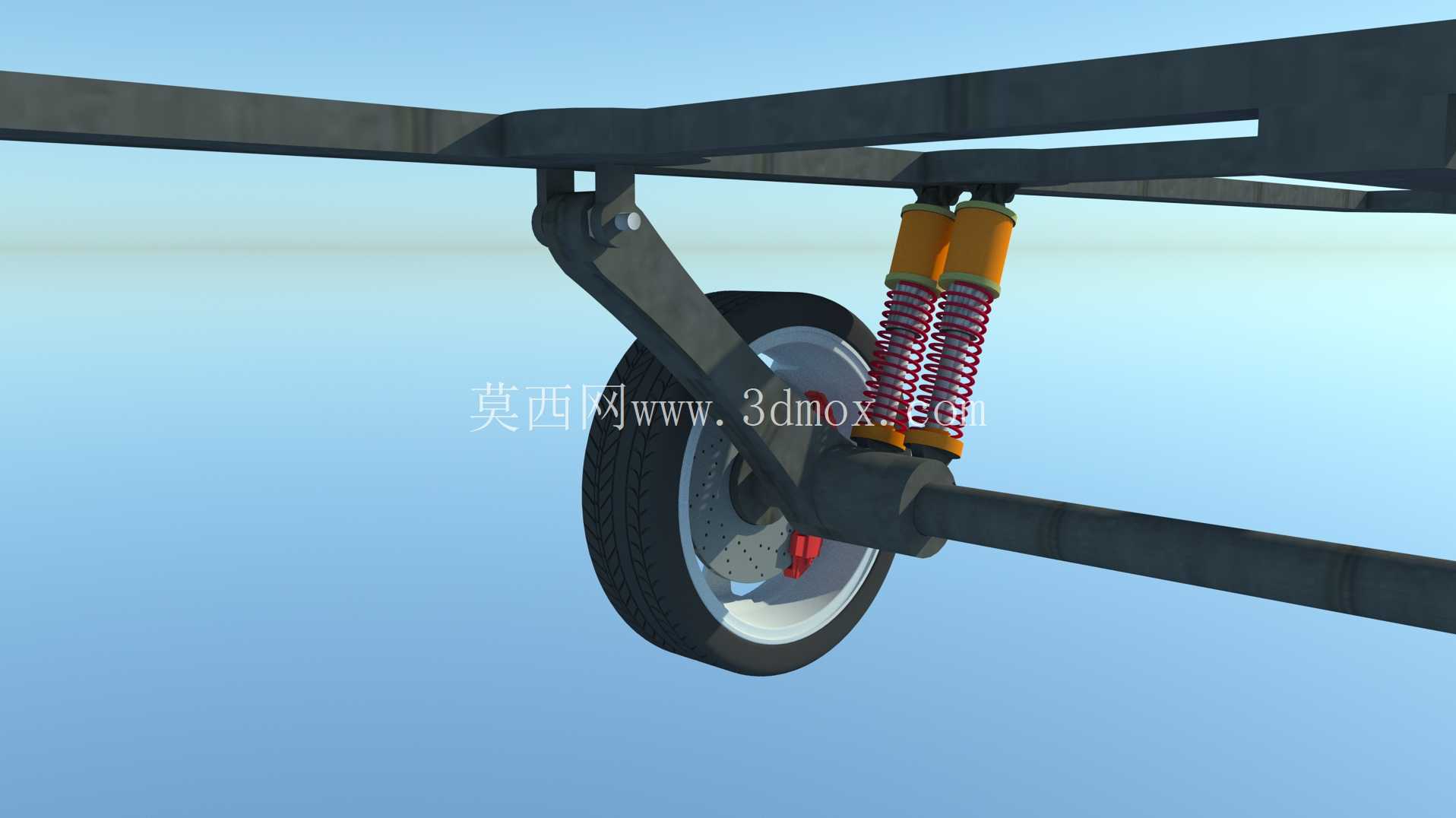

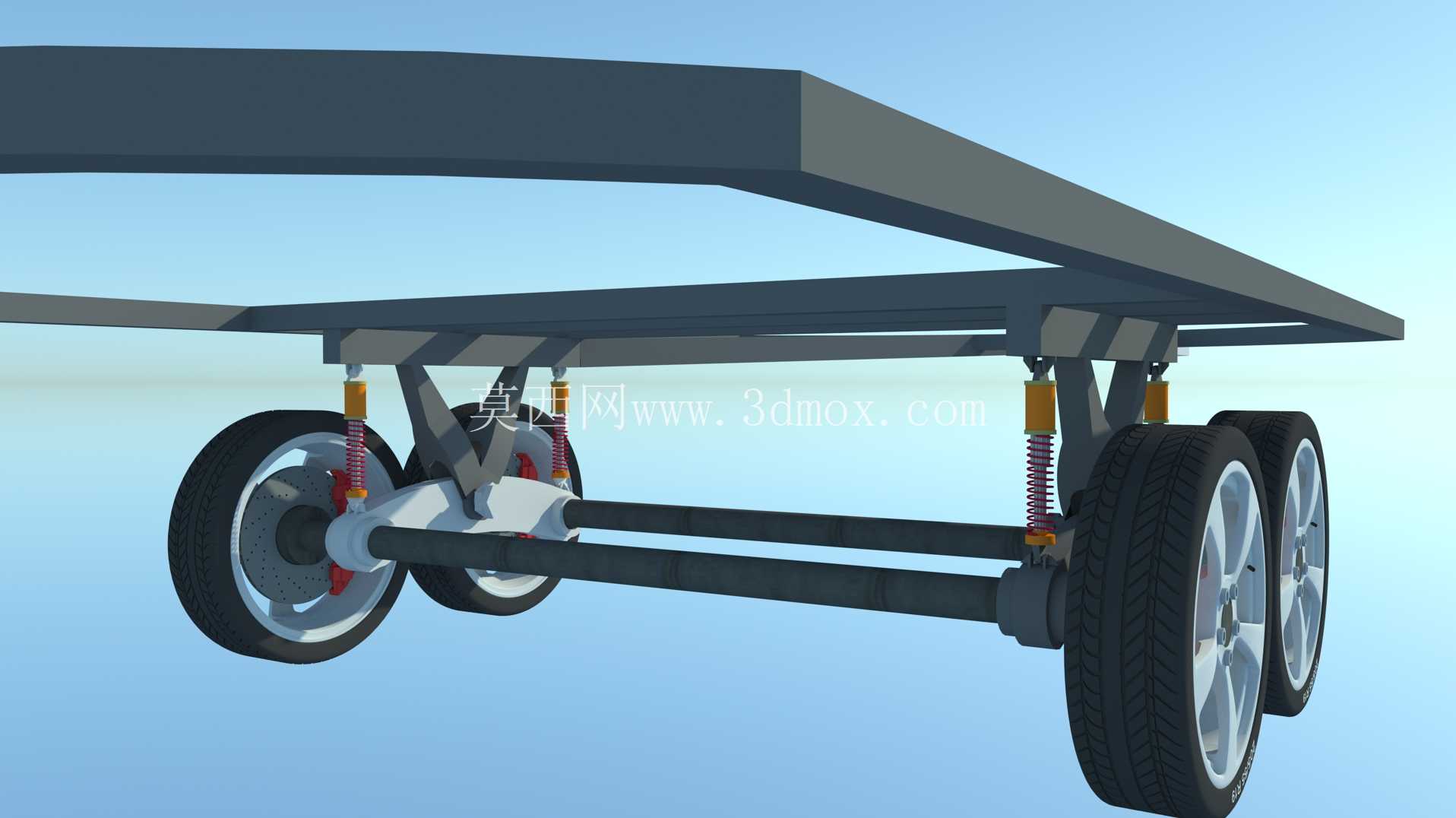

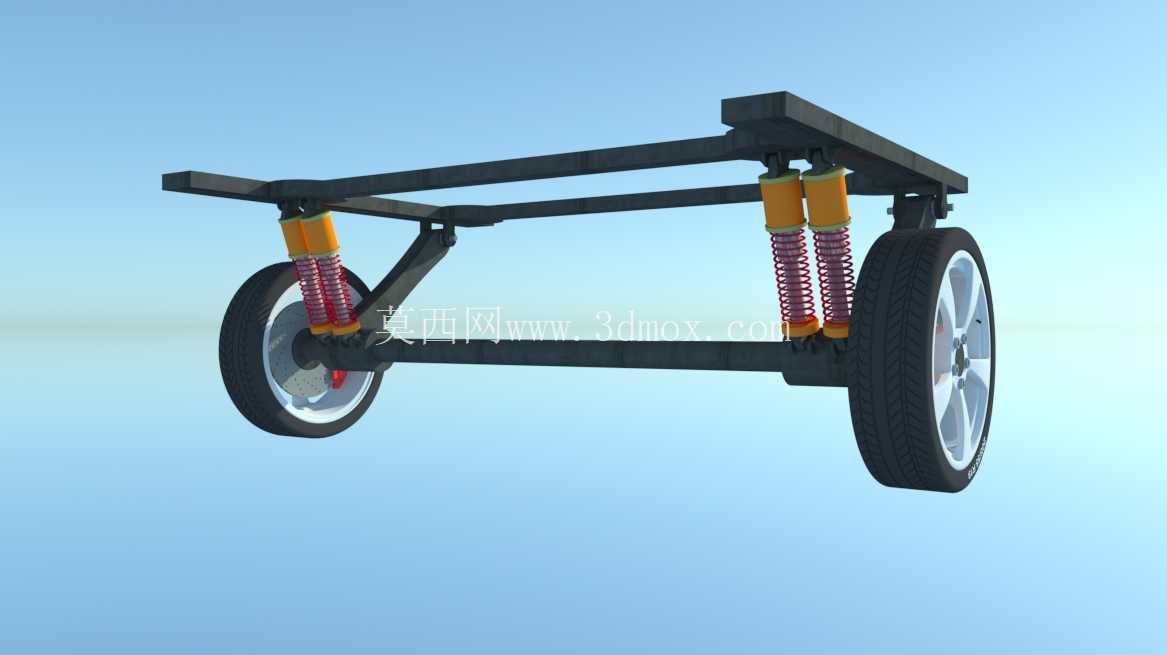

　　该底盘结构针对拖挂式旅居大篷车的使用场景开发，核心定位是为非动力拖挂类厢式上装提供承载与行走支撑，适配户外旅居、短途移动作业、临时功能舱转运等多种使用场景，可匹配不同材质的厢式上装结构，满足非铺装路面、城郊道路、乡村硬化路等多路况的通行需求。从结构布局来看，采用双车桥并行的设计方案，每根车桥两侧各配置一套行走轮组，单轮组包含轮胎、轮毂、制动连接盘与桥端固定座，双轴布局相比单轴结构可将单轮承载降低40%左右，适配总质量较大的大篷车上装，避免单轴过载导致的桥体变形、轮胎爆胎等故障，同时双轴布局在单轮出现爆胎等突发状况时，剩余轮组仍可维持短距离低速行驶，提升拖挂行进过程中的安全冗余。悬架部分采用螺旋弹簧搭配筒式液压减震器的组合结构，减震器上端通过铰接支座与底盘主框架连接，下端固定在车桥的安装座上，螺旋弹簧同轴套设在减震器外侧，这种结构相比钢板弹簧悬架拥有更优的滤震性能，可过滤路面传递的细碎颠簸，减少颠簸对大篷车内部陈设、精密旅居设施的冲击，同时悬架的动行程设计预留了足够的压缩与拉伸空间，在非铺装路面的起伏路况下，不会出现减震器触底、弹簧脱出等问题，适配大篷车低速穿越非铺装路面的使用需求。

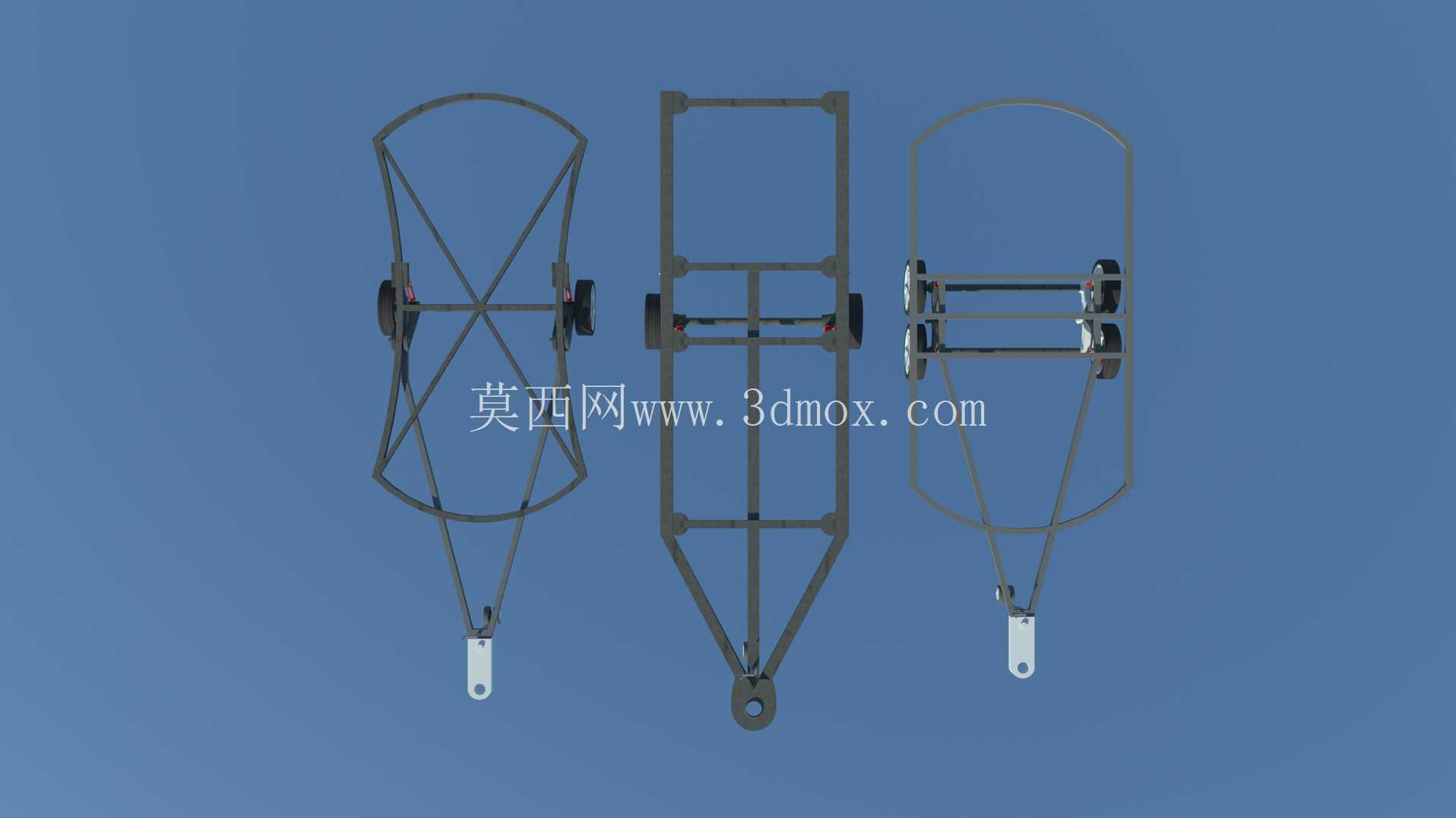

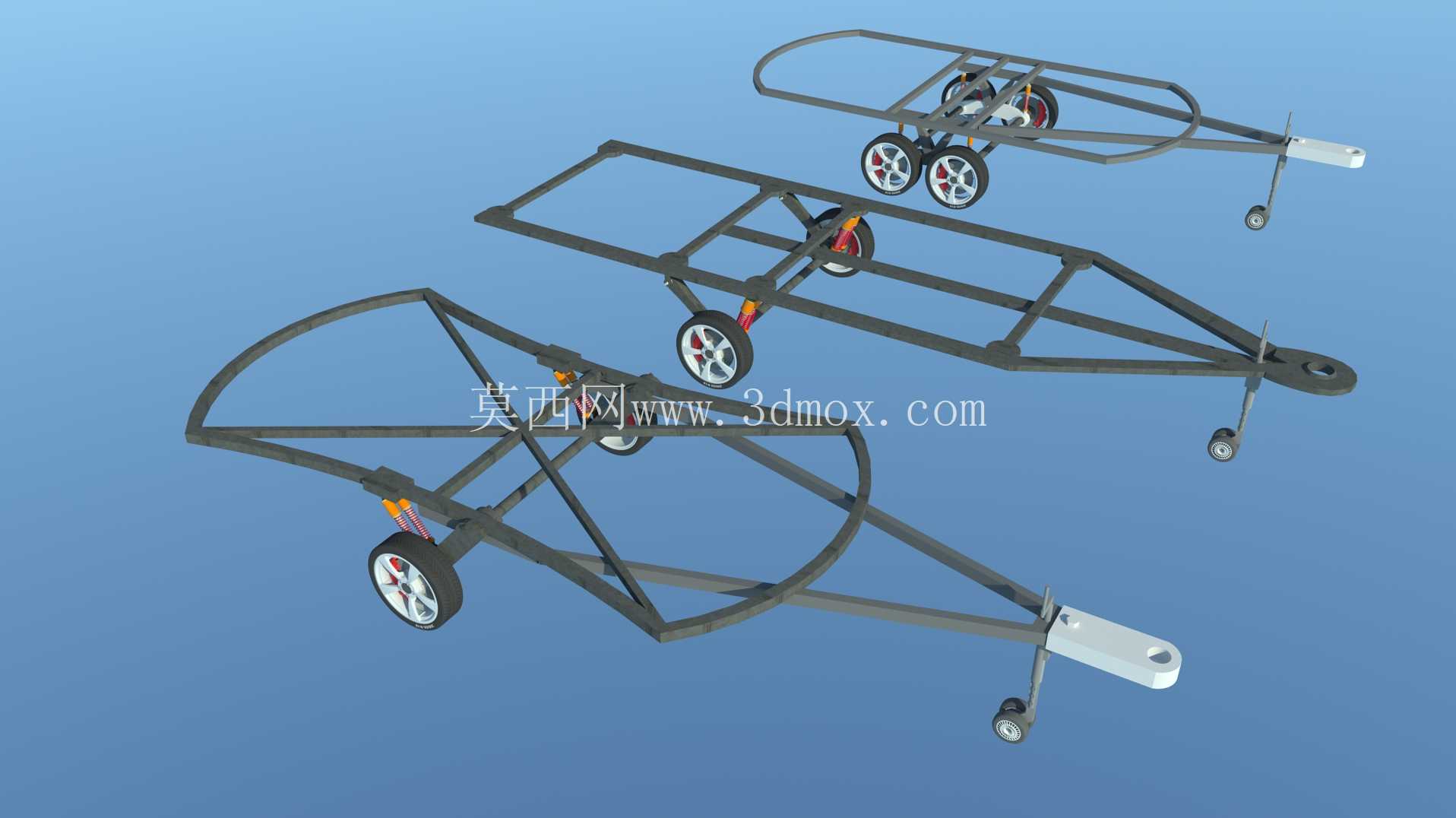

　　底盘主框架采用矩形截面型钢焊接成型，主纵梁沿底盘长度方向通长布置，横梁按照等间距排布在两根纵梁之间，形成网格状的承载平面，上装安装位预留了标准的螺栓连接孔位，可直接与大篷车的厢体底架进行固定，无需额外进行打孔焊接作业，降低上装装配的施工难度。框架的边缘做了倒角处理，避免装配过程中尖锐边角造成的人员磕碰损伤，同时框架表面预留了线束、制动管路的固定卡扣位，可规整排布刹车管路、灯光线束，避免行车过程中线束管路晃动磨损。转向与拖挂连接部分，底盘前端预留了标准的拖挂牵引销安装位，可匹配通用型拖挂式房车的牵引连接装置，牵引座与主框架之间采用加强筋焊接加固，可承受拖挂起步、制动过程中的纵向冲击力，避免牵引部位出现开裂变形。

　　车桥部分采用整体式实心桥结构，桥体截面为圆形，两端通过法兰结构与轮组连接，桥体与悬架支座之间采用刚性焊接固定，保证轮组定位参数的稳定性，长期使用不会出现轮组外倾、前束偏差等问题，减少轮胎的异常磨损。轮组配置的橡胶轮胎采用适合拖挂车使用的载重花纹，胎面花纹深度较深，可在湿滑路面、砂石路面提供足够的抓地力，轮毂采用铝合金材质，在保证结构强度的同时降低簧下质量，提升悬架的响应速度，进一步优化滤震效果。制动系统预留了鼓式制动器的安装空间，可根据使用需求匹配惯性制动或者电磁制动结构，满足不同总质量等级的拖挂法规要求，制动管路沿底盘横梁内侧排布，避免行驶过程中被路面飞溅的碎石击打损坏。

　　在安装边界方面，底盘的整体宽度符合道路通行的拖挂车辆尺寸要求，轮距设置保证了行驶过程中的横向稳定性，高速拖挂行驶时不会出现横向摆振的问题，底盘的离地间隙设置兼顾了通过性与上装的重心高度，既可以通过普通的乡村道路减速带、坑洼路面，又不会因为离地间隙过高导致整车重心上移，影响过弯时的稳定性。设计过程中充分考虑了大篷车的使用特性，没有采用过于复杂的独立悬架结构，在保证滤震性能满足使用需求的前提下，尽可能简化结构，降低后期维护的难度，普通的汽修网点即可完成减震器、轮胎等易损件的更换作业，无需特殊的专用工具。底盘的承载平面平整度控制在较高精度范围内，上装安装后不会出现厢体倾斜的问题，框架的焊接部位全部做了应力释放处理，长期承载不会出现焊接部位变形开裂的问题，表面可根据使用需求做防锈喷涂处理，适配多雨、沿海等高湿度、高盐雾的使用环境，延长底盘的整体使用寿命。
