凸轮驱动蠕动毛毛虫机械演示装置

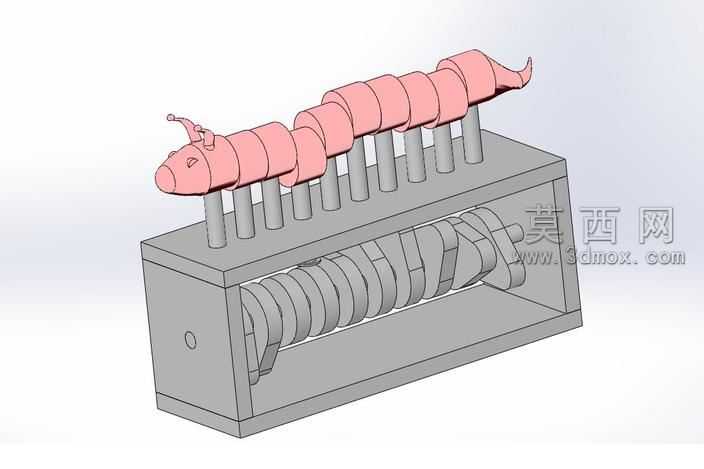

本作品是一款基于凸轮传动原理设计的趣味仿生机械演示装置，整体采用模块化的结构设计，通过三维建模软件完成全参数化的零件建模与整体装配。装置主体分为上下两层传动结构，下层为内置的同轴凸轮组传动腔，采用长方体框架式基座作为支撑，基座侧面预留轴孔用于安装动力输入轴，轴上串联排布多片轮廓渐变的盘形凸轮，每片凸轮的轮廓相位依次偏移，形成连续的时序驱动序列，建模过程中对每片凸轮的轮廓曲线进行了精准的参数化约束，保证转动时能够输出连续起伏的顶升动作。上层为仿生毛毛虫执行结构，每根竖向顶杆下端与下层凸轮轮廓保持贴合，顶杆穿过基座顶面的导向孔做竖直方向的往复运动，顶杆顶端依次连接分段式的毛毛虫躯体模块，躯体模块采用分段铰接的设计，每段躯体对应一根顶杆，随着凸轮轴转动，不同位置的顶杆依次顶升、回落，带动分段躯体形成连续的波浪式蠕动效果，还原毛毛虫爬行的动态姿态。建模过程中对所有配合面进行了间隙校验，保证顶杆在导向孔内滑动顺畅无卡滞，凸轮与顶杆下端的接触副设置了合理的接触约束，模拟真实的传动接触状态。渲染阶段对基座部分采用哑光灰色金属材质，还原金属机座的质感，对毛毛虫躯体部分采用柔和的粉红色哑光塑料材质，区分不同结构部分的视觉层次，同时对凸轮组、顶杆等传动零件做了边缘倒角处理，避免尖锐棱角，提升模型的真实感。设计思路上以直观展示凸轮时序传动的原理为核心，将抽象的凸轮传动逻辑通过仿生毛毛虫的蠕动动作具象化，既具备机械原理的演示教学价值，也兼具趣味摆件的观赏属性，整体装配逻辑清晰，零件拆分合理，可直接用于3D打印制作实物，也可作为机械原理教学的演示案例使用。
