摩天轮式垂直立体停车装置结构设计

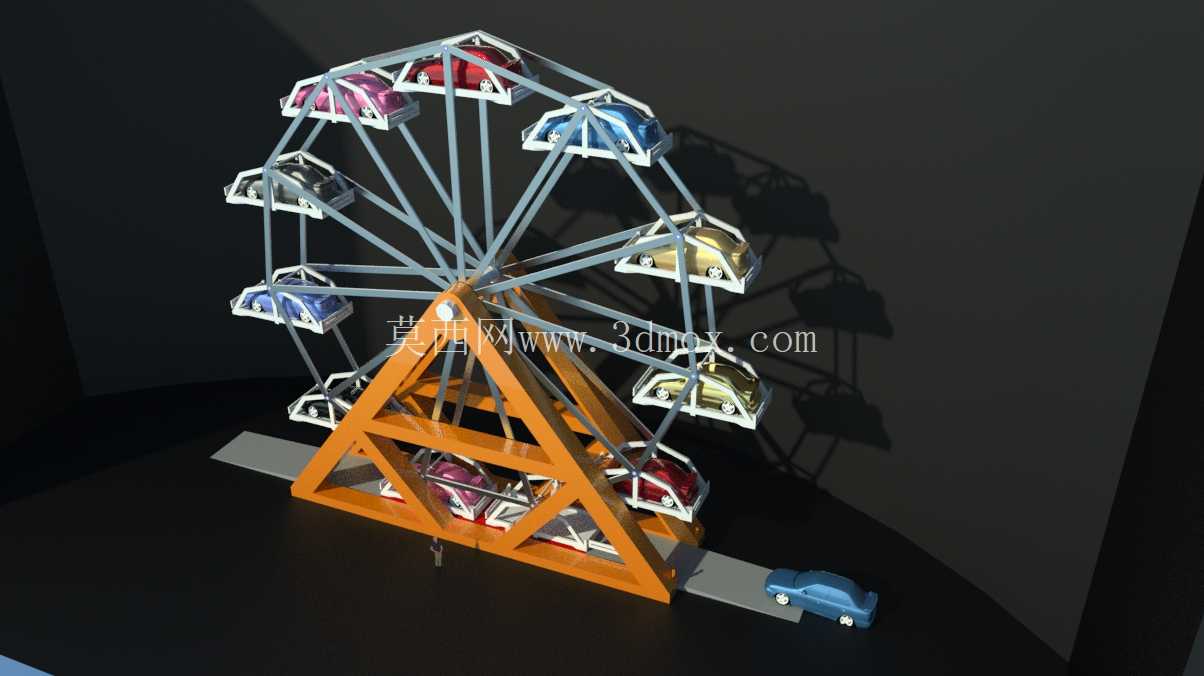

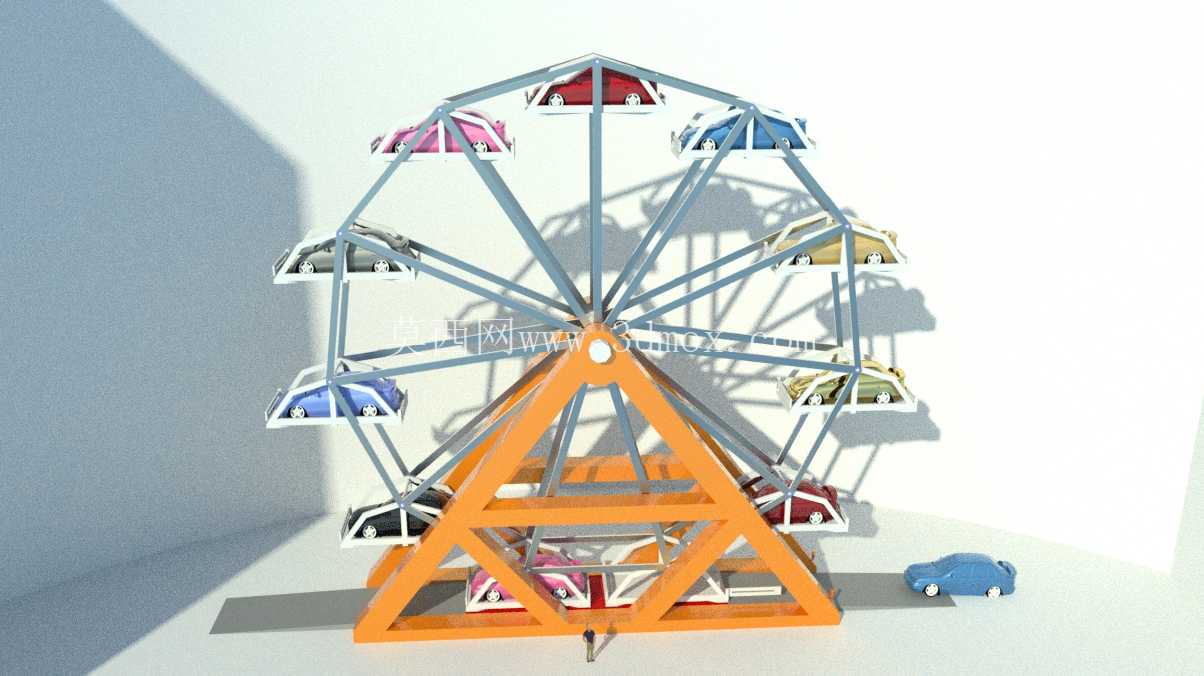

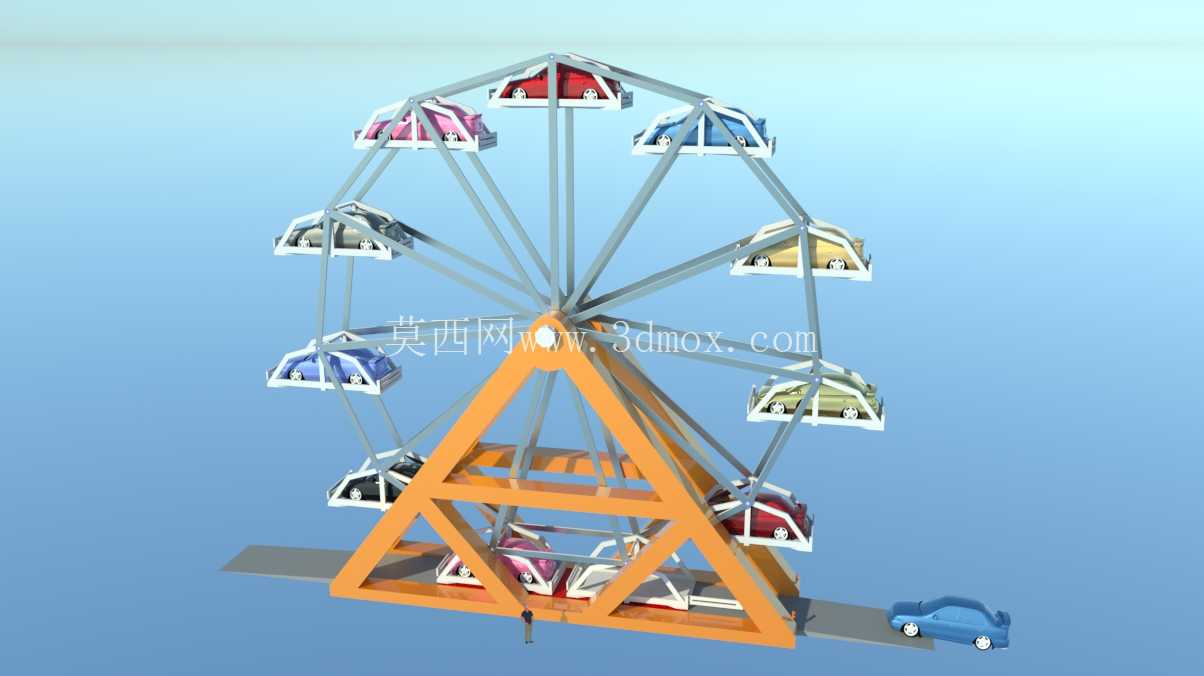

　　这款摩天轮式垂直立体停车装置，核心针对城市核心区老旧商圈、老旧小区配套车位缺口极大的场景设计，这类区域普遍存在地面可用空间狭窄、侧向拓展无余量、地下开挖成本过高的痛点，常规升降横移类立体车库需要预留横向平移通道，在面宽不足8米的狭长地块完全无法落地，而该类旋转式垂直停车结构仅需占用相当于2个标准地面车位的占地面积，即可实现8-10个小型乘用车泊位的供给，空间利用率较平面停车提升4倍以上。从结构受力逻辑来看，装置主体采用三角桁架式支撑结构作为承载基座，三角构型的下支点直接与地面预埋地脚螺栓连接，斜向支撑梁与中心主轴安装座采用刚性焊接连接，整体受力路径清晰，所有载车泊位的载荷最终通过中心主轴传递至两侧三角支撑腿，再分散传导至地面硬化基础，无需额外搭建复杂的钢结构框架，现场安装时仅需完成基础找平、支座固定、主轴吊装三个核心步骤，施工周期较传统立体车库缩短60%以上。

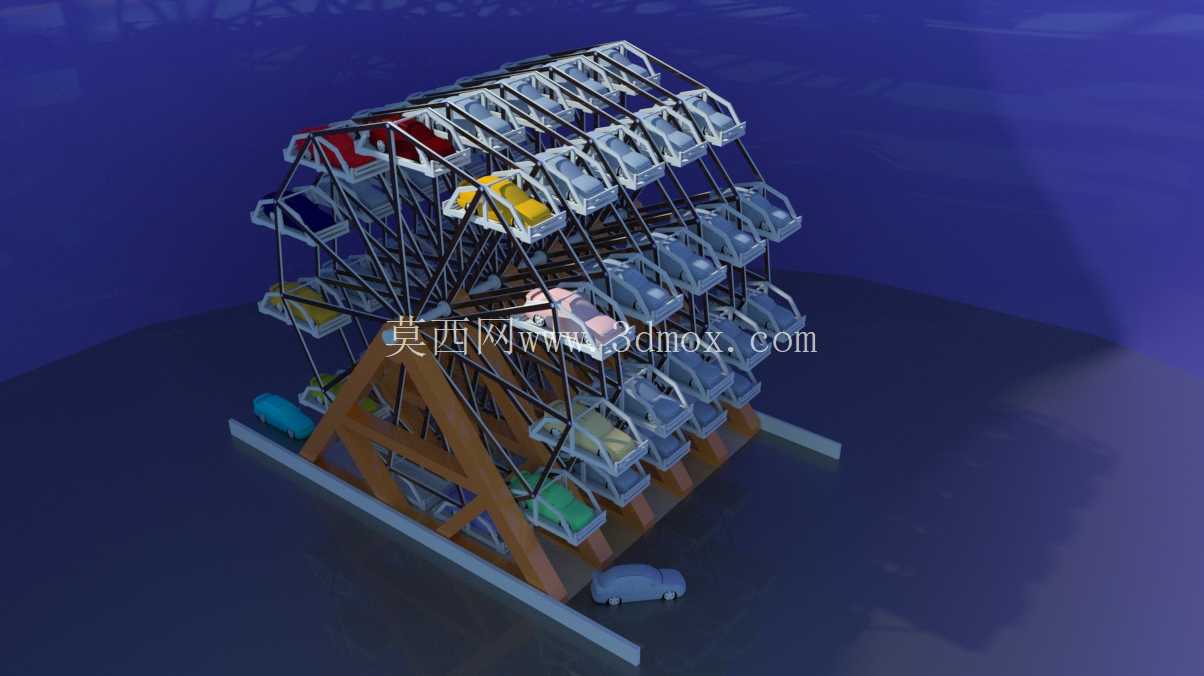

　　载车舱采用对称式圆周排布设计，每个载车舱的尺寸边界严格对应家用小型乘用车的外廓尺寸限制，舱体内部设置有限位挡块与车轮定位槽，车辆驶入后无需人工反复调整位置，车轮卡入定位槽后即可完成停驻，舱体与中心轮辐之间采用铰接连接结构，在轮辐绕主轴旋转的全过程中，载车舱始终依靠自重保持水平姿态，不会出现倾斜导致车辆滑移的风险，整套旋转驱动机构集成在中心主轴位置，采用低转速大扭矩的传动结构，运转过程平稳无冲击，取车时仅需将对应泊位旋转至地面接驳位置，驾驶员即可直接驶入车辆完成取车，全程无需倒车、挪车操作，对驾驶技术的要求大幅降低。

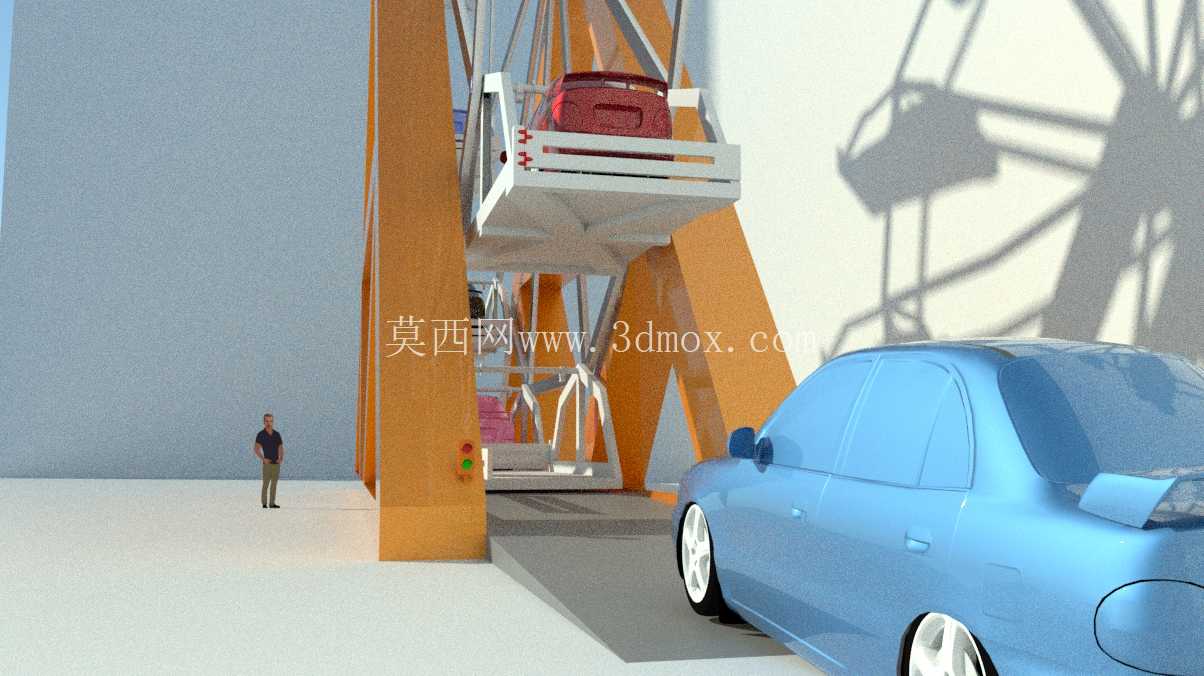

　　设计过程中充分考虑了安装边界的限制，装置整体的外廓旋转半径控制在3.8米以内，地面以上的总高度不超过11米，安装时仅需在地面预留深度不超过0.5米的硬化基础，不需要大规模开挖土方，尤其适合在老旧小区的边角空地、商圈建筑的侧方狭长地带、医院学校的入口闲置区域部署，不会对周边建筑的采光、通行造成额外影响。在功能适配层面，每个载车舱的额定承载能力对应常规家用乘用车的整备质量上限，舱体边缘设置有防坠挡边，配合旋转机构的自锁特性，即使在驱动系统断电的情况下，轮辐也不会出现意外转动，保障停驻车辆的安全；地面接驳位置设置有导向坡道，坡道坡度控制在12%以内，家用轿车可以平稳驶入载车舱，不会出现底盘剐蹭的问题。

　　不同于传统立体车库需要复杂的横移、升降组合动作，该装置的运动逻辑仅为单自由度的定轴旋转，整套传动系统的零部件数量更少，后期维护的难度与成本也更低，日常仅需定期对中心主轴轴承加注润滑脂、检查铰接点的连接螺栓紧固状态即可，不需要复杂的电控系统校准工作，运维门槛较低。从结构建模的细节来看，轮辐采用等截面矩形钢管焊接成型，在保证结构强度的前提下尽可能降低自重，三角支撑的斜向梁之间增加了横向连接杆件，提升整体框架的抗扭刚度，避免大载荷下出现结构形变；载车舱的底板采用花纹钢板材质，表面做防滑处理，两侧设置有低高度的侧边护栏，既可以防止车辆开门时磕碰，也不会对驾驶员上下车造成阻碍。在实际场景适配中，该装置还可以根据部署场地的具体面宽、限高要求，灵活调整载车舱的数量与轮辐长度，比如在限高更低的区域，可以减少上层载车舱的排布数量，降低整体设备高度，在面宽稍大的区域也可以适当增加载车舱宽度，适配尺寸稍大的SUV车型，整体结构的模块化程度较高，不需要重新设计核心受力结构即可完成参数调整。
