高抗震预制乐高式建筑连接构件

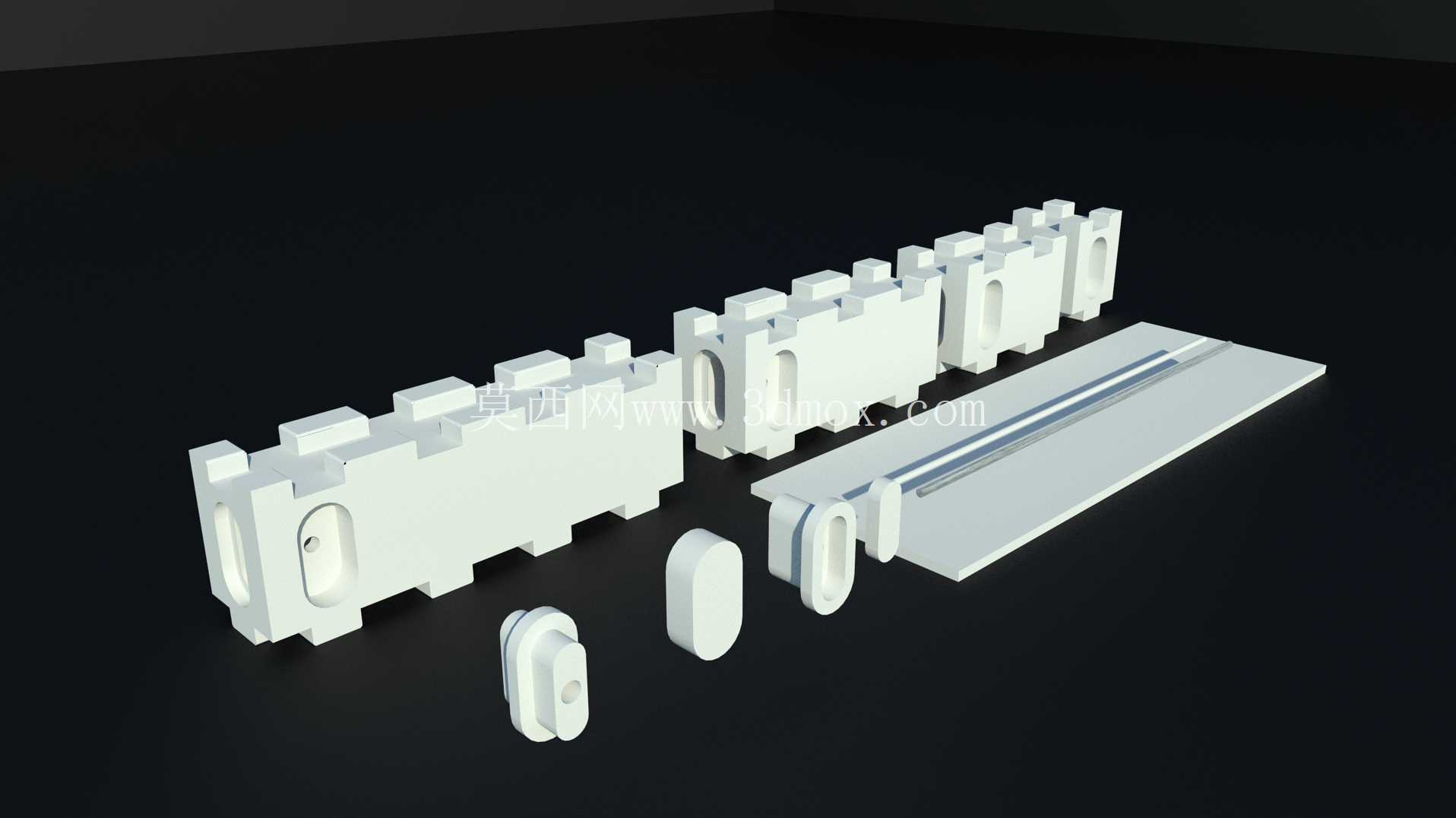

　　这款积木式预制建筑构件的设计初衷，是面向低多层模块化建筑的快速装配场景，解决传统现场砌筑构件抗震冗余度不足、装配对位精度差的痛点。从结构形式来看，主体采用类乐高积木的凹凸榫卯咬合结构，主体段为等截面矩形基体，沿长度方向均匀分布梯形卡齿，相邻构件拼接时可通过卡齿实现水平方向的限位，避免地震作用下构件出现横向错位滑脱。基体侧面开设的长圆形减重孔并非单纯为了减少材料用量，孔位的排布经过受力验算，在保证截面抗弯、抗剪承载力满足设防烈度要求的前提下，将构件自重降低约32%，同时长圆孔可作为现场穿设管线的预留通道，减少后期二次开孔对结构强度的破坏。

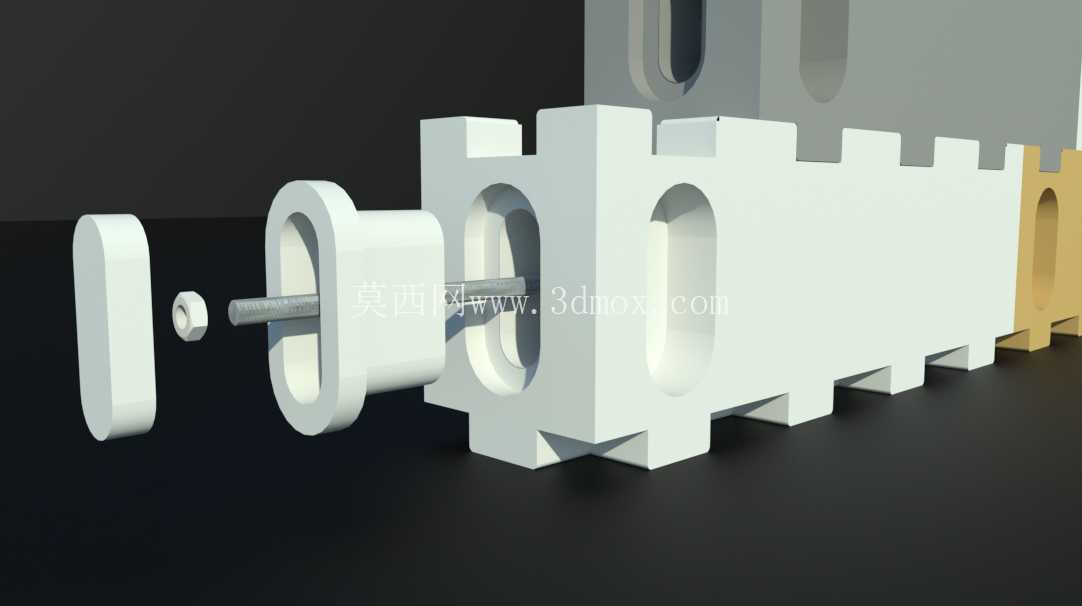

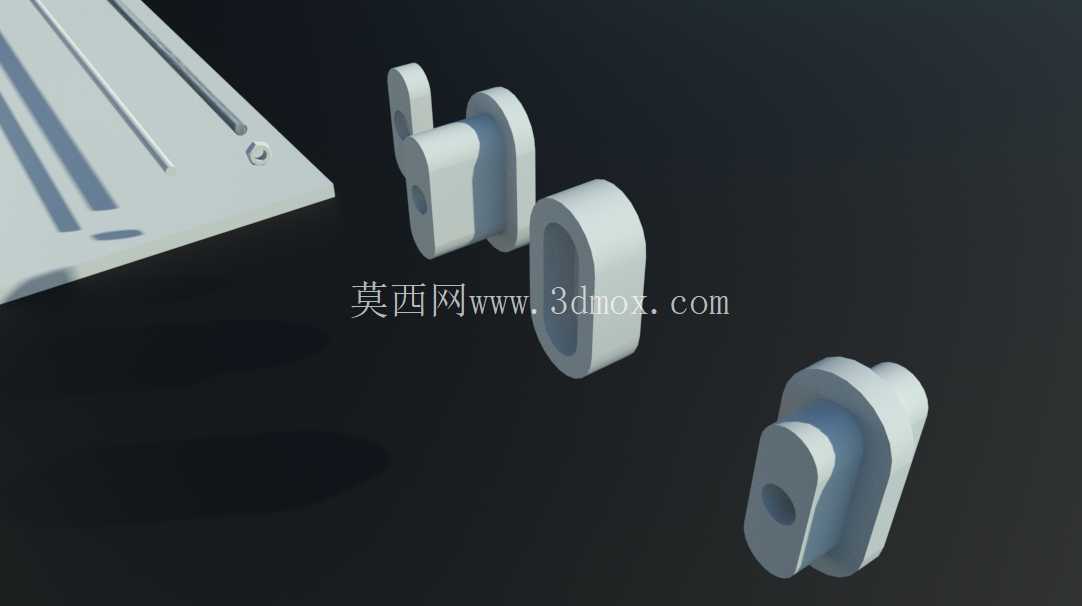

　　构件端部的连接轴与限位挡片采用分体式装配设计，连接轴采用变截面结构，插入基体段的轴径略大于外露段，装配时通过过盈配合实现与基体的固定，外露段可穿入相邻构件端部的轴孔，配合外侧的圆形限位挡片实现纵向的拉结，挡片与轴端采用卡接固定，无需额外螺栓紧固件，现场装配时仅需橡胶锤即可完成拼接作业，单段构件的装配耗时不超过90秒，大幅降低模块化建筑的现场施工门槛。

　　从安装边界来看，单段构件的标准长度适配常规模块化建筑的墙体模数，宽度方向的卡齿尺寸与同系列构件完全通用，可实现直线拼接、直角转角拼接两种基础装配形式，无需额外定制转角配件。构件底部的支撑凸块高度统一，装配后可保证构件底面与基础找平层之间预留15mm的间隙，满足现场灌浆填缝的作业要求，灌浆料可通过凸块之间的空隙充分填充，避免出现空鼓区域影响结构整体性。

　　在抗震性能设计上，构件的卡齿啮合面设置了1.5度的微小拔模斜度，地震作用下构件产生微小位移时，斜度面可将水平地震力部分分解为竖向分力，通过构件自重实现复位，同时连接轴与轴孔之间预留了0.8mm的活动间隙，可耗散部分地震能量，避免刚性连接在强震下出现脆性断裂。这类构件可应用于应急安置建筑、低多层文旅模块化建筑、临时展览场馆的墙体结构搭建，也可作为建筑结构教学的演示教具，直观展示装配式榫卯结构的受力原理。

　　建模过程中，所有配合面的公差均按照GB/T 1800.2的IT12级精度设定，既保证3D打印或小批量注塑生产时的脱模便利性，又能满足现场装配的间隙要求，不会出现过松卡接不牢或过紧无法装配的问题。构件的所有棱边均做了R2mm的圆角处理，避免施工过程中尖锐边角划伤作业人员，同时减少应力集中点，提升构件的抗疲劳性能。
