汽车车架碰撞工况仿真分析模型

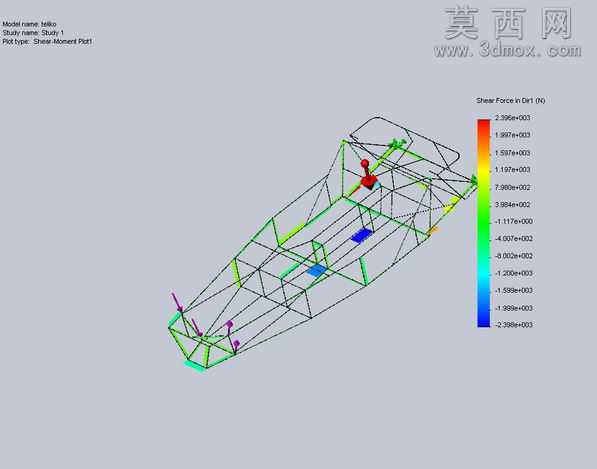

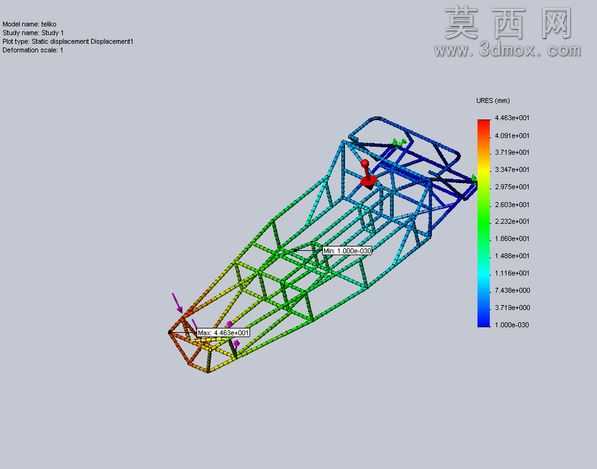

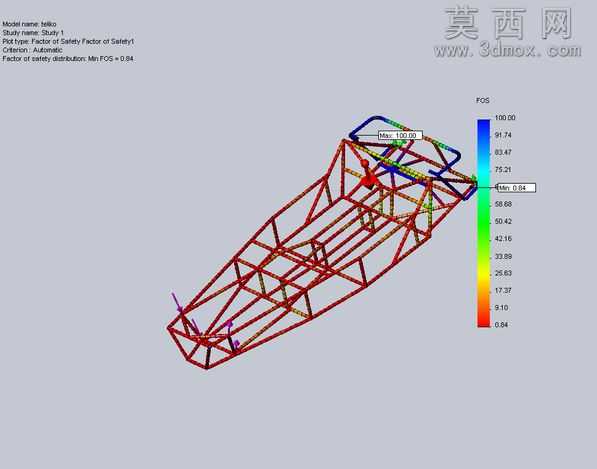

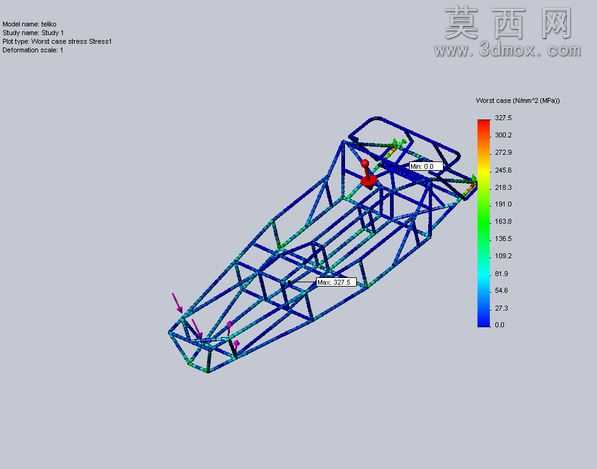

本模型为基于SolidWorks搭建的汽车管式车架碰撞仿真分析模型，建模阶段以钢管空间桁架结构为核心，严格按照轻量化赛车车架的管径、壁厚、节点连接逻辑完成三维实体构建，所有管件交接处均做共节点处理，避免后续仿真计算中出现接触穿透、应力奇异等问题。建模过程中对非关键承载区域的小尺寸倒角、安装孔位做了合理简化，在保证结构力学传递路径完整的前提下，降低网格划分难度，提升仿真计算效率。模型完成基础结构搭建后，导入仿真模块完成前处理设置：首先为车架赋予对应钢材的材质属性，准确匹配材料密度、弹性模量、泊松比、屈服强度等力学参数，确保仿真结果能够真实反映金属管件在碰撞过程中的变形、应力分布特性。仿真设置覆盖四类典型碰撞测试工况：分别为正面迎头碰撞、侧面柱碰、左前轮撞击人行道凸起障碍、右转弯工况下的车架受力变形分析，每个工况均按照实车碰撞的边界条件设置约束与载荷，正面碰撞设置前端刚性墙接触、给定对应碰撞初速度，侧面碰撞设置侧面刚性柱的接触参数，障碍碰撞工况在左前轮对应位置施加障碍约束与冲击载荷，转弯工况则施加对应侧向加速度下的惯性载荷。模型后处理阶段生成了完整的位移云图，通过彩虹色阶直观展示不同区域的变形量分布，从云图中可以清晰看到碰撞冲击下的应力传递路径：前端碰撞时吸能区的渐进变形、乘员舱区域的结构保持性、侧面碰撞时侧边梁的变形扩散范围，能够直观定位结构刚度薄弱区域，为车架结构优化提供数据支撑。整个模型的结构逻辑清晰，管件排布充分考虑了碰撞力的分流传递，主纵梁采用连续通长设计，斜撑布置形成稳定的三角受力结构，在保证轻量化的同时兼顾碰撞安全性能，可用于汽车车架结构设计阶段的安全性能验证、结构优化迭代，帮助设计人员在开模前提前发现结构缺陷，缩短研发周期，降低实车碰撞测试的成本投入。
