透明结构展示液压元件三维设计

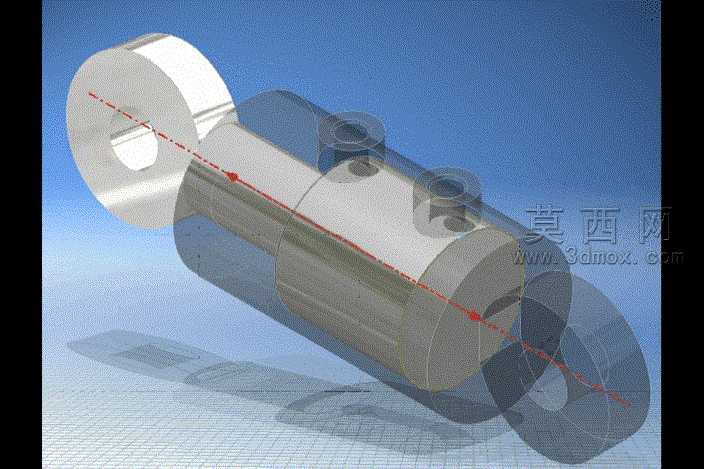

本作品为液压元件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于液压元件的功能需求确定整体轴向布局，从端部带通孔的连接法兰结构开始，依次完成主体缸筒段、中部两个径向油口安装凸台的轮廓绘制，通过拉伸、旋转、切除等基础建模命令生成实体基础结构，同时严格控制各段同轴度公差，保证内部流道与外部安装面的位置精度。为清晰展示内部流道走向，设计时采用半透明材质赋予主体缸筒部分，金属材质则应用于端部法兰、油口凸台等实体结构，通过材质透明度的区分，无需剖切即可直观呈现内部红色标识的轴向通油路径，让观者快速理解介质在元件内部的流通逻辑。渲染阶段采用渐变蓝色背景搭配网格地面，添加柔和的环境光与定向补光，突出金属部件的高光质感与透明材质的通透效果，同时生成元件在地面的柔和投影，增强三维模型的空间立体感与真实感。结构设计上，端部的带孔法兰用于元件的轴向安装固定，中部两个径向凸台为外接油路的接口位置，整体圆柱式结构符合液压元件的紧凑安装需求，内部流道采用等径设计减少介质流动阻力，各段连接处做圆角过渡避免应力集中，兼顾液压传动的功能需求与结构强度要求。设计思路围绕液压元件的功能可视化展开，摒弃传统实体模型无法展示内部结构的弊端，通过半透明材质的运用兼顾外部结构展示与内部流道呈现，既可以用于液压系统的装配干涉检查，也可作为液压元件教学演示的直观素材，帮助学习者快速理解该类元件的结构组成与介质流向逻辑，建模过程中所有特征均保留参数化属性，可根据实际工况需求调整通径、长度、油口位置等参数，快速衍生出不同规格的同系列液压元件模型，提升设计复用效率。
