紧凑型液压执行缸组件三维结构设计

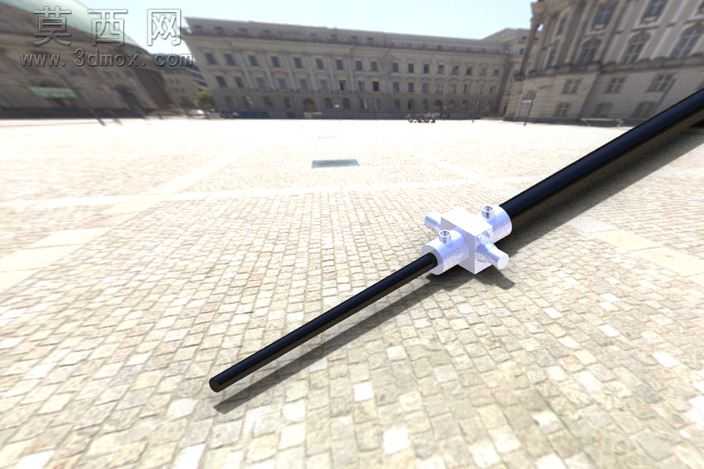

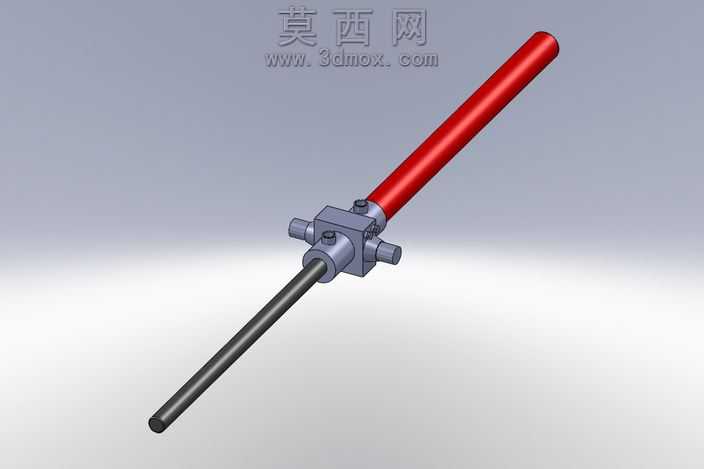

本作品为压紧设备配套的液压执行缸组件三维建模成果，建模过程严格遵循液压元件的工程设计规范，在SolidWorks平台中完成全参数化特征构建，从整体装配层级到单个零件细节均实现可编辑的参数化驱动，方便后续根据不同工况的负载、行程需求快速调整尺寸参数。模型整体采用同轴式布局，核心包含长行程缸筒、一体式阀块接头、双向连接油口、伸出活塞杆四个核心部分，建模时首先绘制各零件的二维截面草图，通过旋转、拉伸、切除等基础特征完成零件主体构建，针对阀块上的油口接口、密封槽位、安装螺纹等细节特征，采用螺旋线扫描、异型孔向导等工具精准还原工程结构，保证各零件的配合公差符合液压元件的装配要求。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质效果：长缸筒部分采用亮面红色烤漆金属材质，还原工业液压油缸的常规外观涂装，调整材质的反射粗糙度参数模拟漆面的柔和反光效果；中间集成阀块采用哑光银灰色铸钢材质，添加细微的铸造纹理提升真实感，阀块上的油口接头部分做了倒角高光处理，凸显金属机加工的精度质感；伸出的活塞杆采用高抛光镀铬金属材质，设置较高的反射率与较低的粗糙度，模拟活塞杆表面的高光镜面效果，与缸筒、阀块的材质形成明确的视觉区分。结构设计上，该组件将控制油口集成在缸体中部的阀块上，摒弃了传统油缸端部接油的布局，两侧对称设置的外螺纹油口可直接连接液压管路，无需额外加装过渡接头，有效缩小了油缸的安装占用空间，适配紧凑型压紧设备的狭小安装空间需求；长操作杆与缸体采用刚性同轴连接，既可以作为油缸的手动辅助操作部件，也可作为安装定位的支撑结构，活塞杆伸出端做了平端处理，可直接连接压头执行压紧作业。设计过程中重点验证了各部件的装配干涉情况，通过软件的干涉检查工具确认阀块与缸筒、活塞杆与缸筒内壁、油口接头与外部结构均无干涉，同时对活塞杆的全行程运动做了运动仿真模拟，确认运动过程中无卡滞、结构干涉问题，模型还原了液压油缸的核心结构特征，可作为压紧类设备液压系统设计的参考模型，也可用于液压元件教学演示、设备装配模拟等场景。
