穴盘育苗自动化播种作业装置结构设计

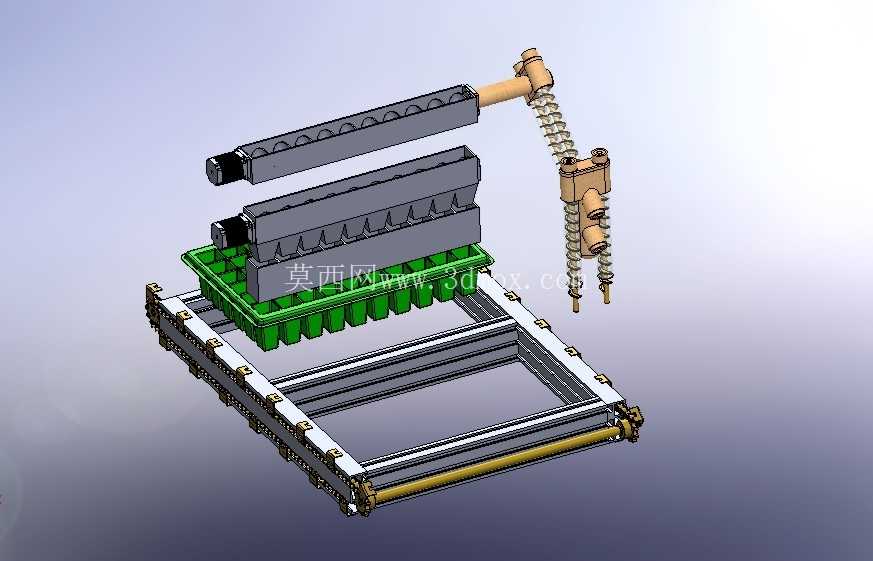

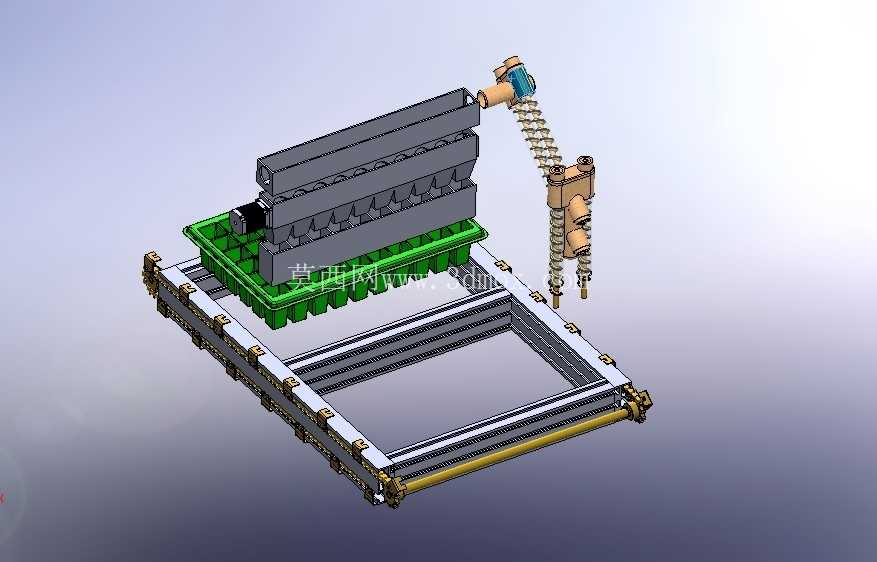

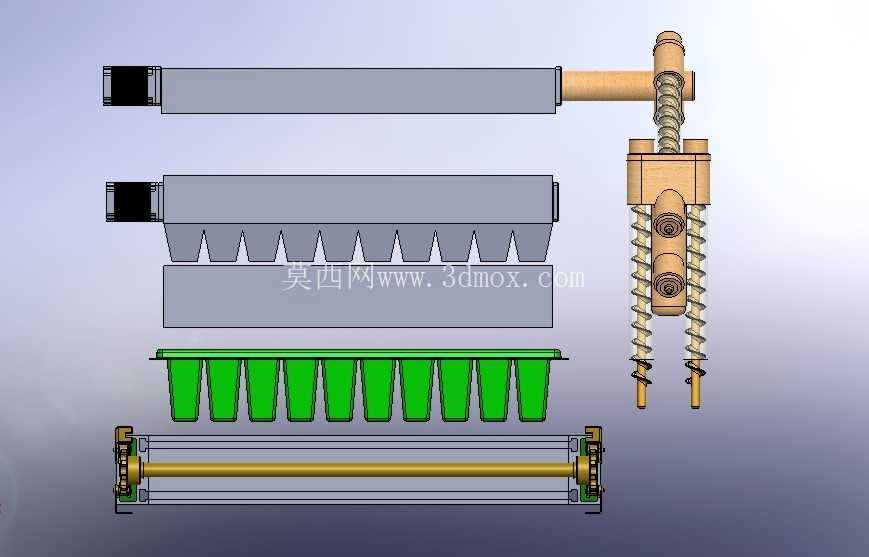

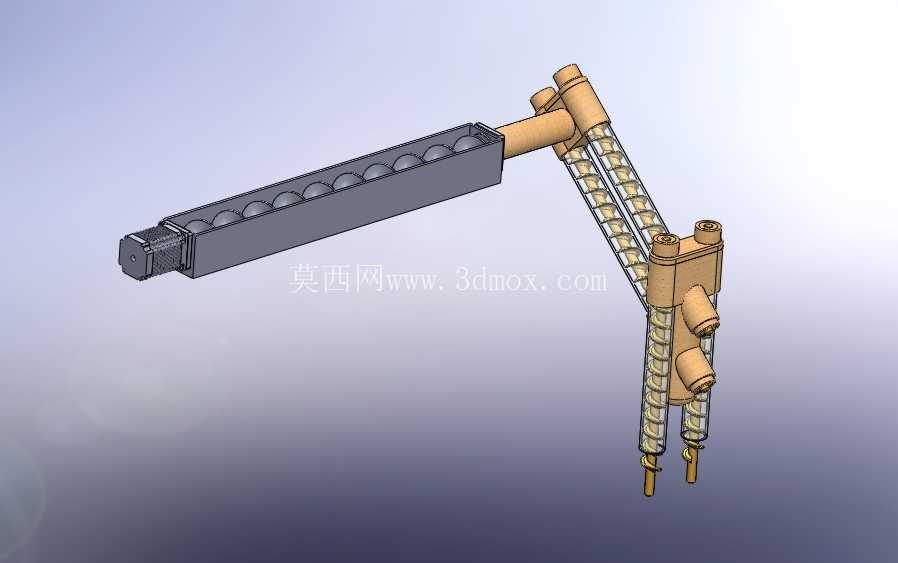

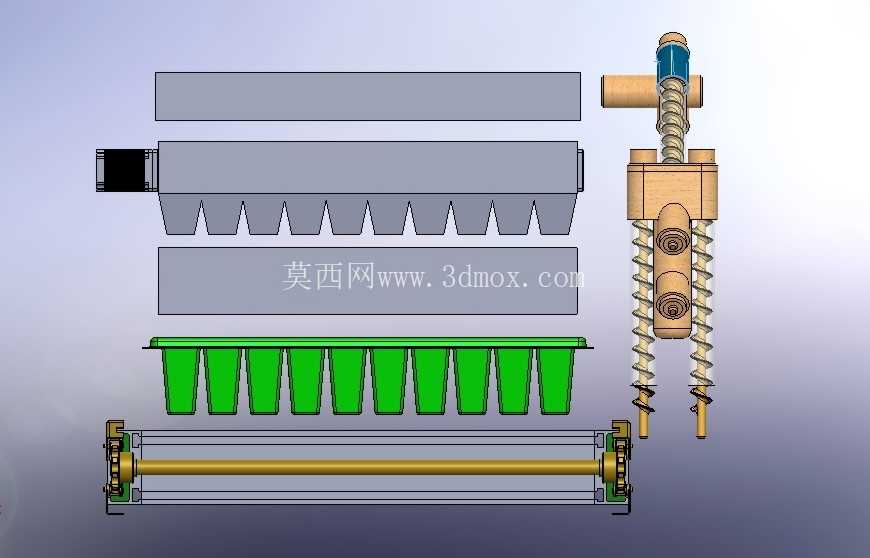

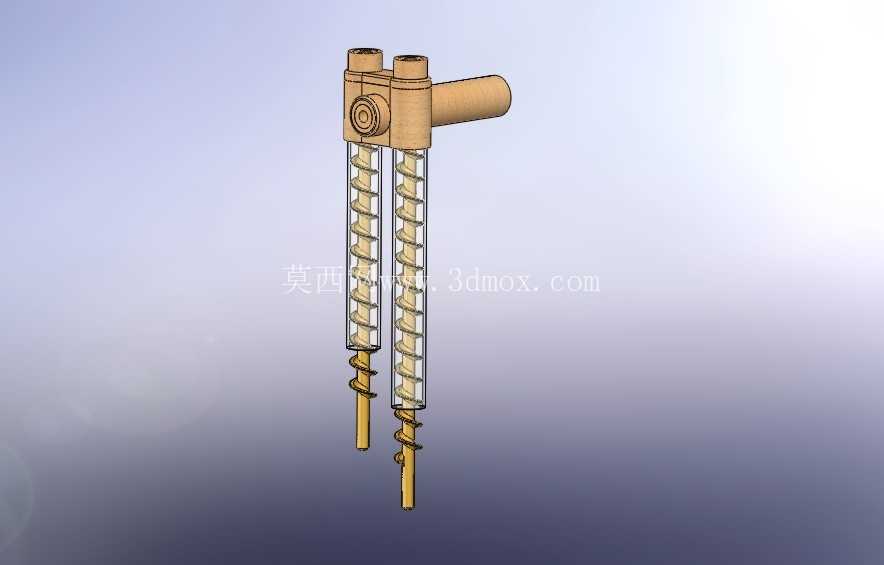

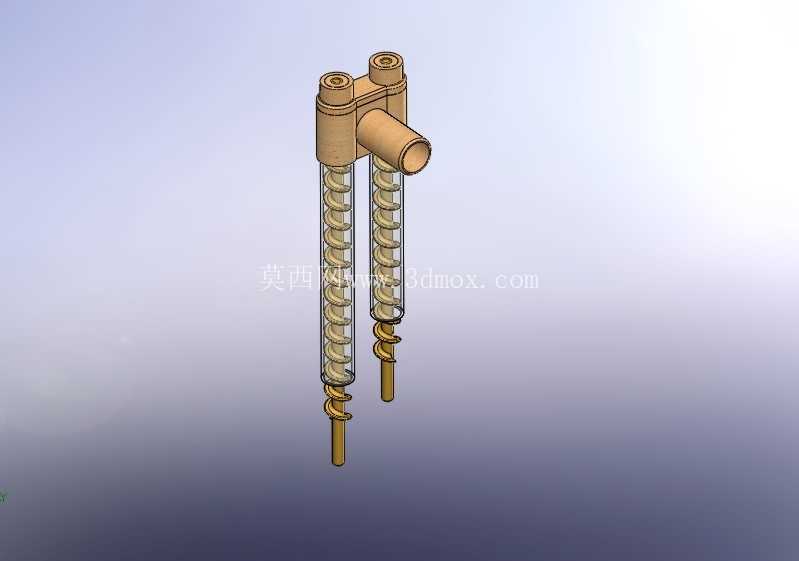

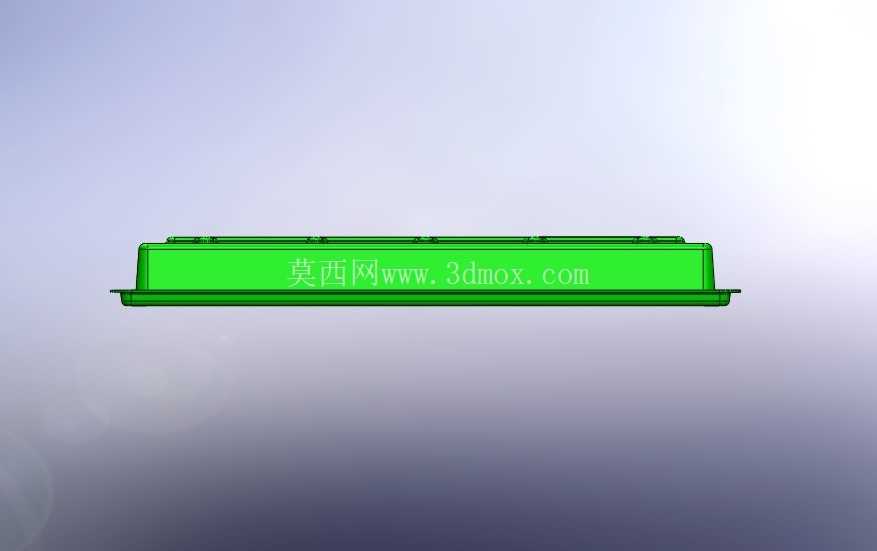

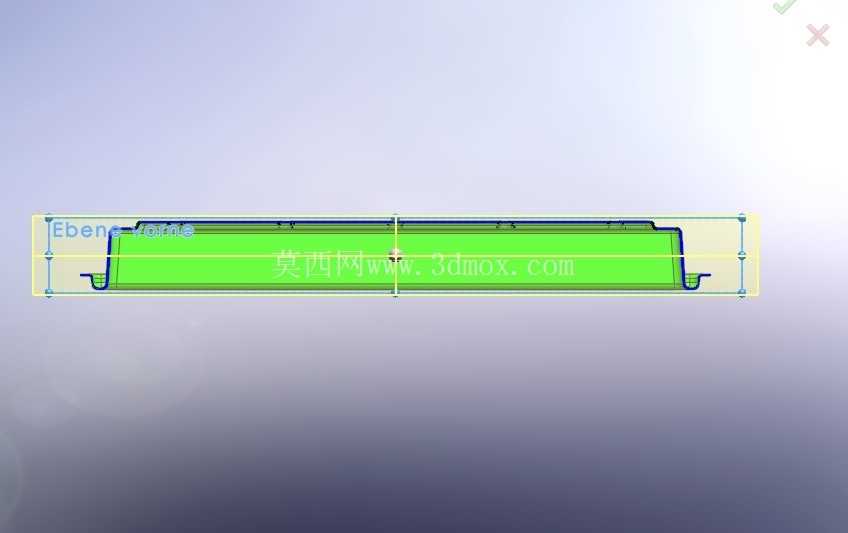

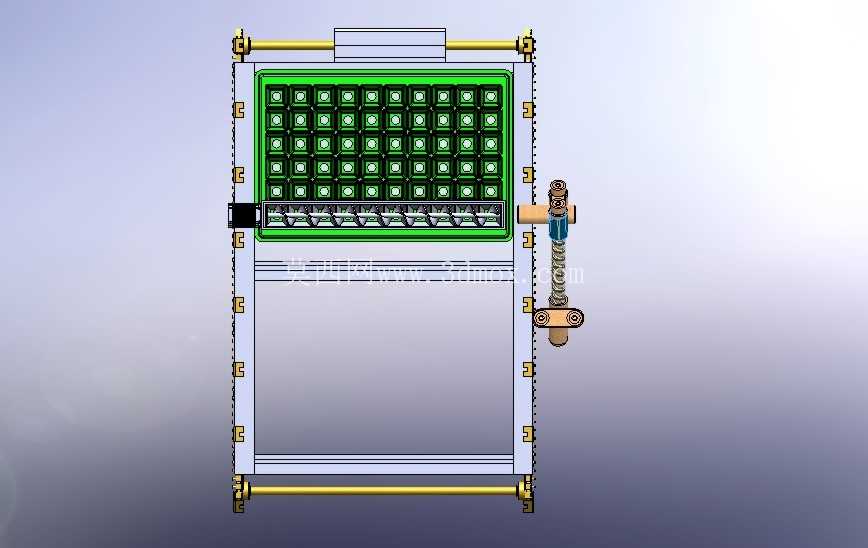

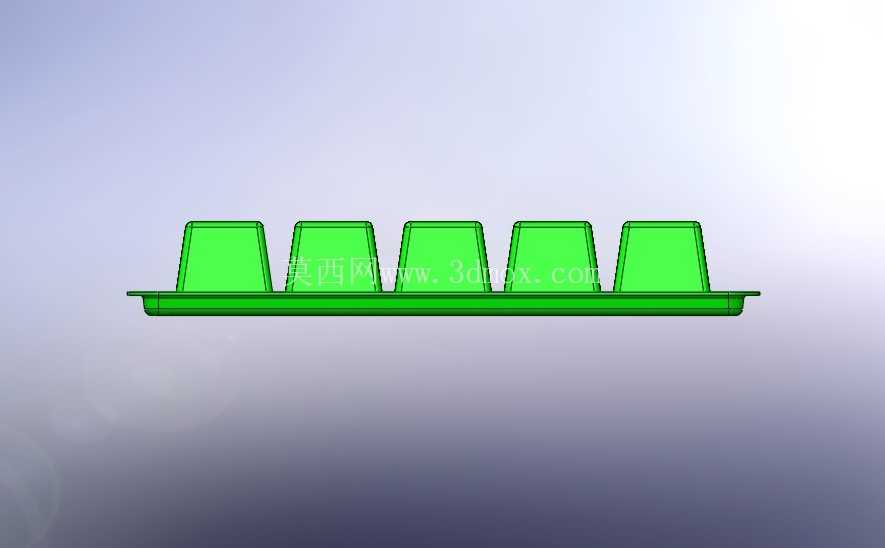

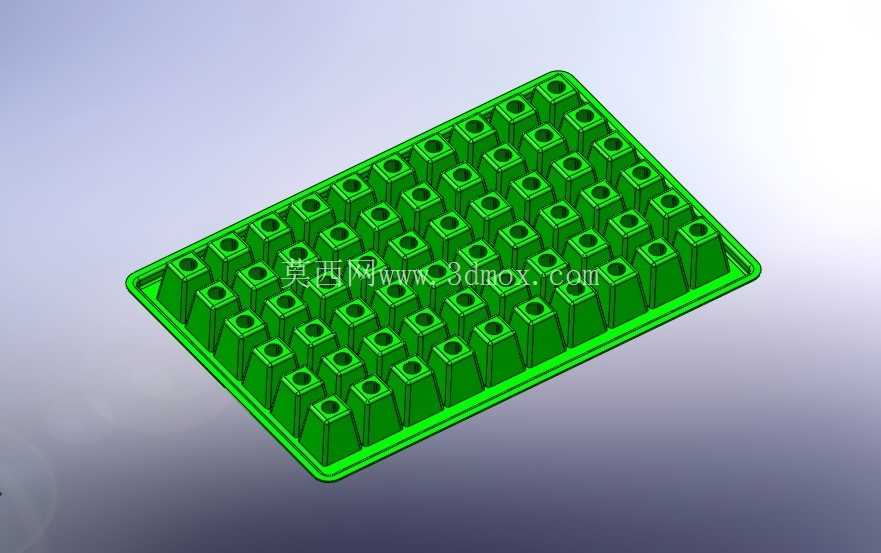

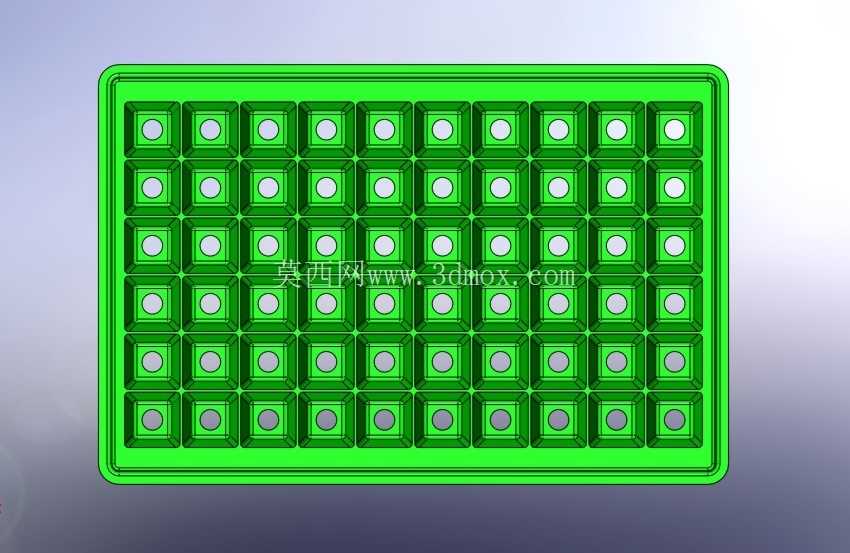

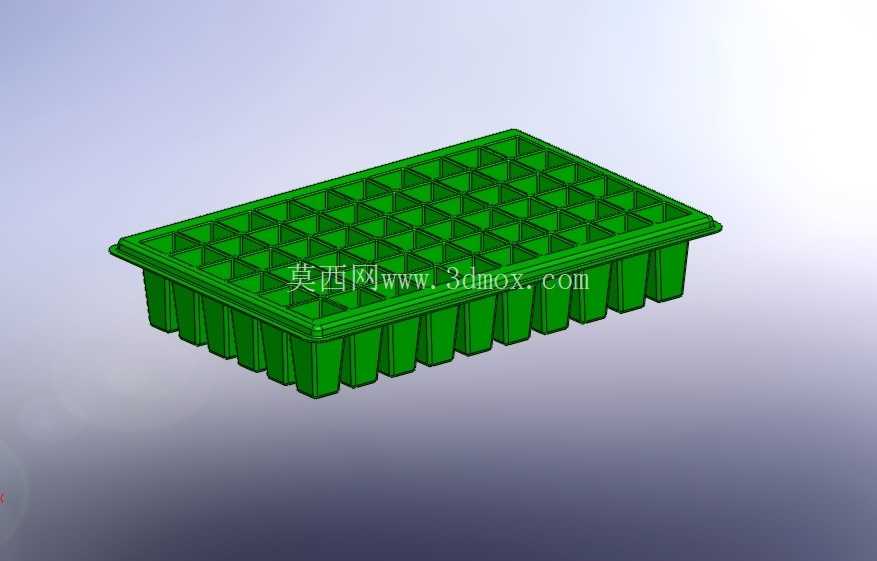

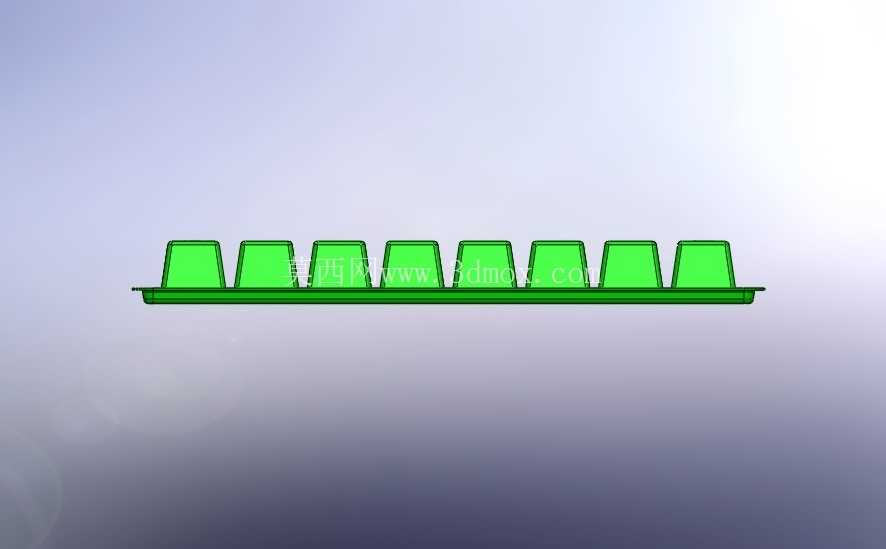

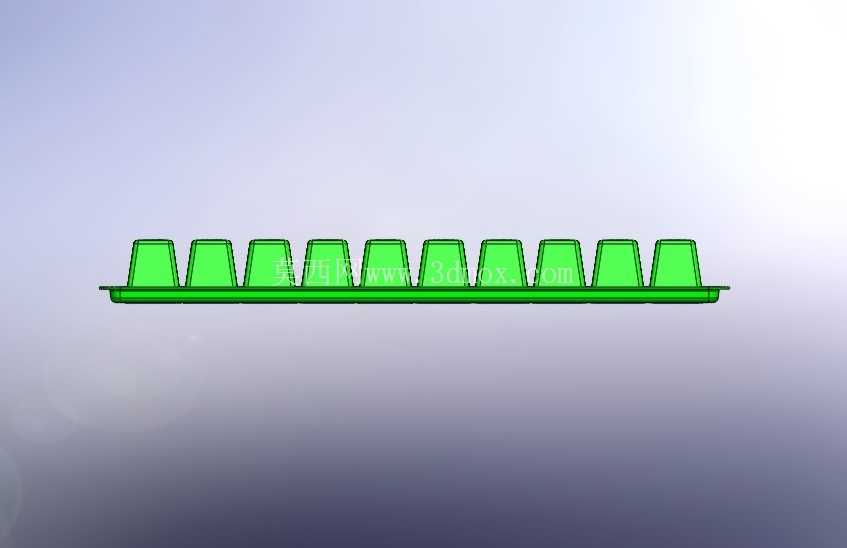

　　整机的输送轨道采用双侧同步带传动结构，穴盘放置在输送托架上后，可沿着轨道步进式移动，依次经过各个功能工位，输送速度可根据不同作物种子的播种要求、穴盘规格进行无级调整，避免输送速度过快导致的基质撒漏、种子移位问题。装置的核心播种单元采用气吸式排种结构，搭配可更换的吸种盘，能够适配不同粒径的作物种子，小到叶菜类的微粒种子，大到瓜类的大粒种子，都可以通过更换对应规格的吸种盘实现单粒精播，有效降低种子用量，减少后期间苗的人工投入。播种单元的垂直升降行程经过精准校核，吸种盘下落至穴盘穴孔上方的预留高度控制在5毫米范围内，既可以保证种子准确落入穴孔中心位置，又不会触碰到穴盘内装填的基质造成穴孔变形。这套播种作业装置主要面向设施农业育苗场景，针对规模化穴盘育苗流程中人工播种效率低、播种精度差、出苗整齐度不足的痛点设计，可覆盖从基质装填、压穴、精量播种到覆土喷淋的全流程作业环节，适配常规规格的塑料育苗穴盘使用，在蔬菜育苗、花卉种苗繁育、经济作物育苗基地都有明确的应用空间。从结构布局来看，装置采用框架式铝型材搭建主体支撑结构，底部设置可调式支撑脚，可根据作业场地的地面平整度调整整机水平度，安装边界可适配标准育苗温室的作业通道宽度，无需额外改造场地基础设施即可部署。

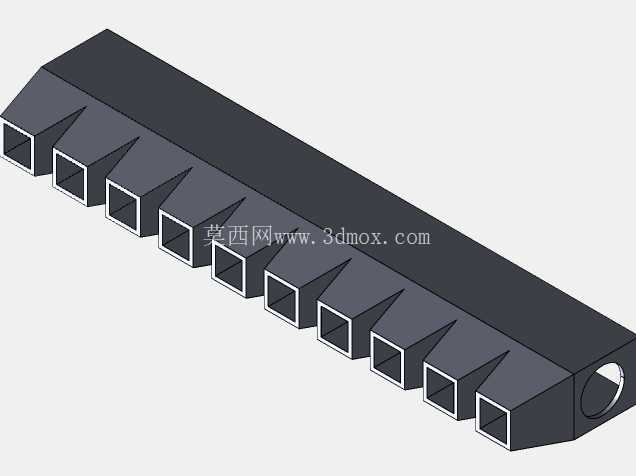

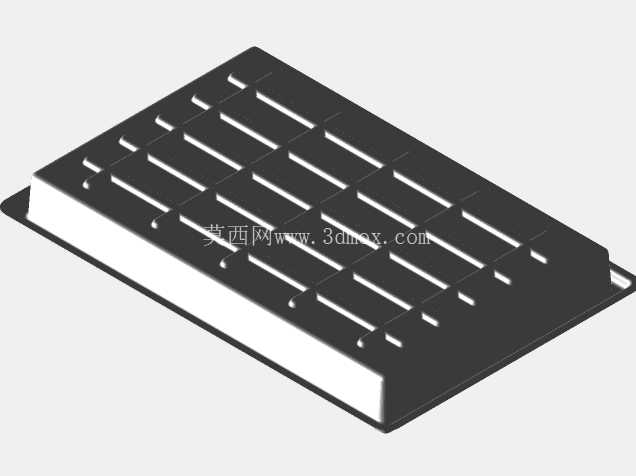

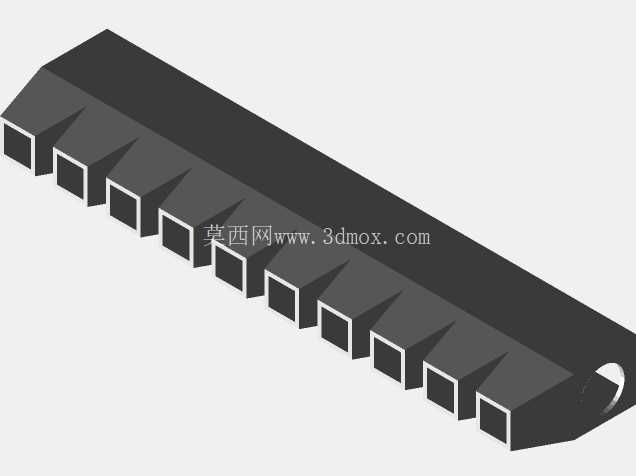

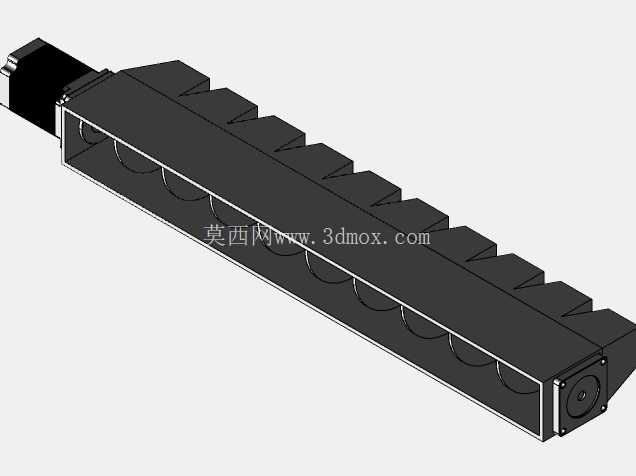

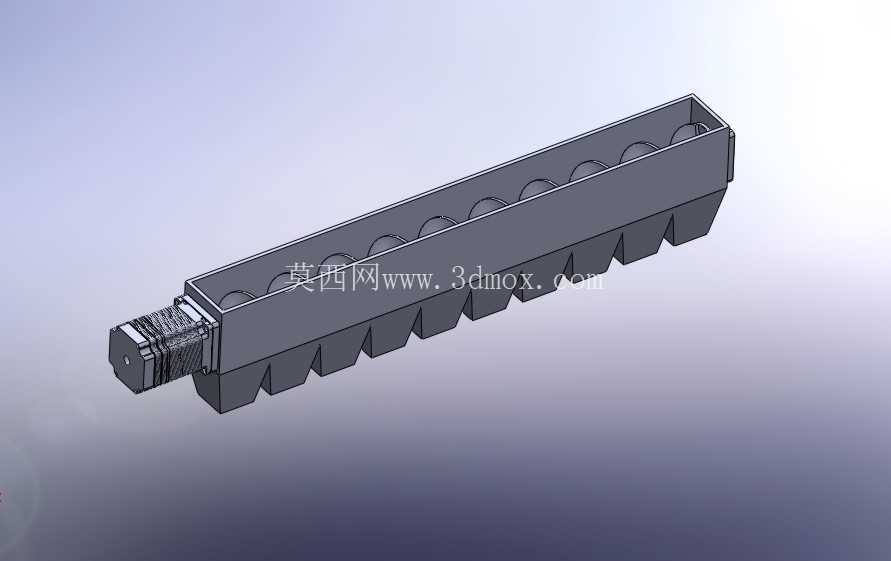

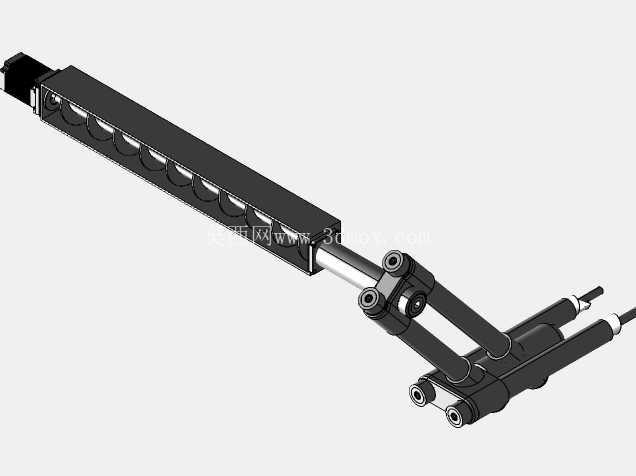

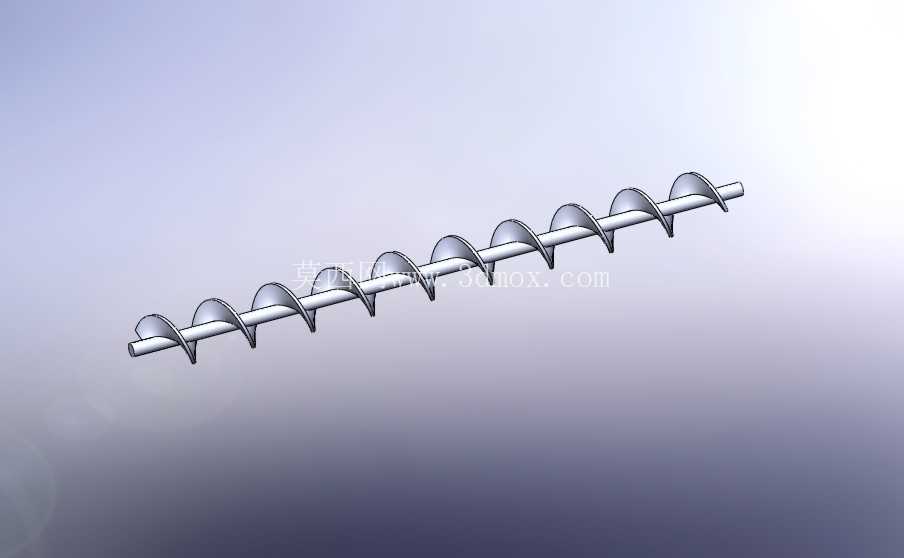

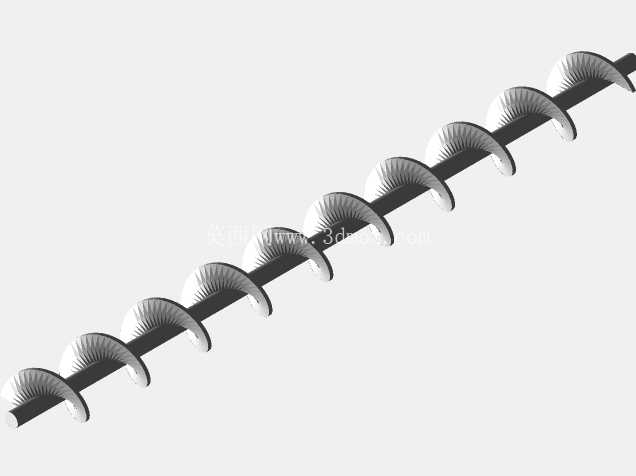

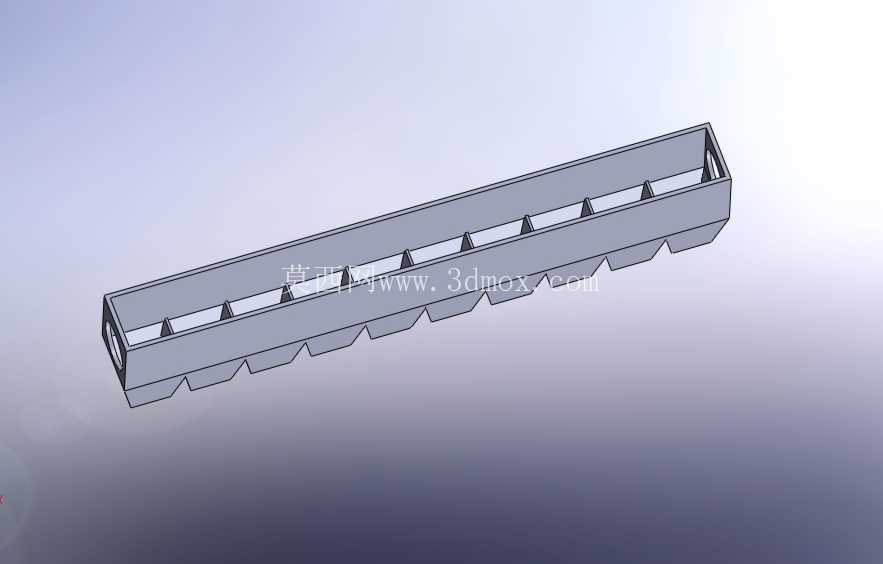

　　在播种工位之前，装置集成了基质填充与刮平机构，基质料斗的出料口设置有均匀布料的辊轴，可将泥炭、珍珠岩、蛭石混合的育苗基质均匀填充到输送经过的穴盘穴孔内，后续的刮平板可将穴盘表面多余的基质刮除，保证每个穴孔内的基质填充量一致，为种子发芽提供均匀的生长基质环境。压穴机构位于基质填充工位之后，采用与穴盘穴孔排布完全对应的压头阵列，可在每个穴孔的基质中心压出深度一致的播种穴，播种深度可根据作物种类调整压头的下压行程，确保不同种子的播种深度符合农艺要求。播种工位之后还预留了覆土与喷淋工位的安装接口，可根据实际生产需求选配覆土模块与喷淋模块，完成播种后的基质覆盖与初次浇水作业，实现播种作业的全流程连贯运行。

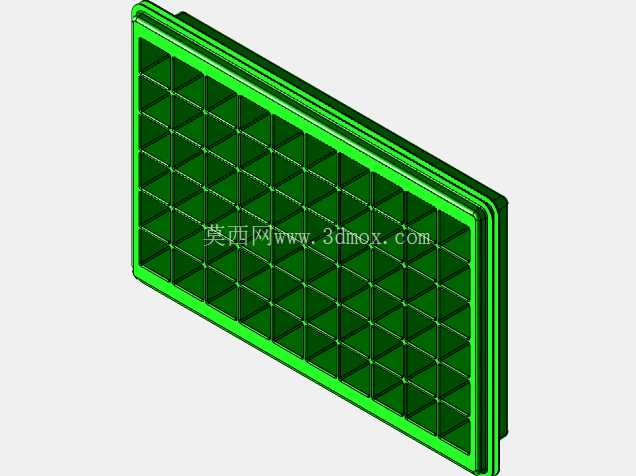

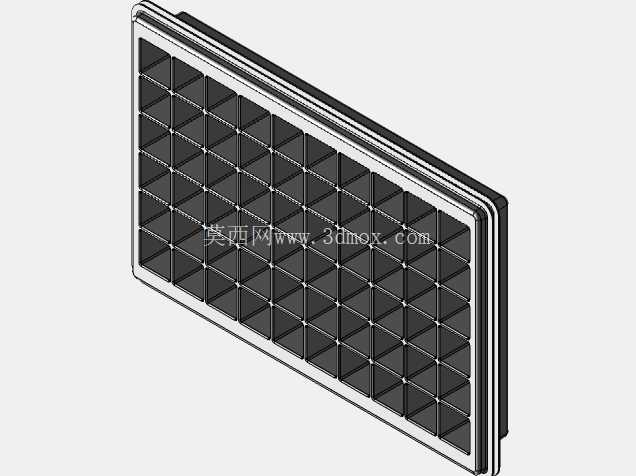

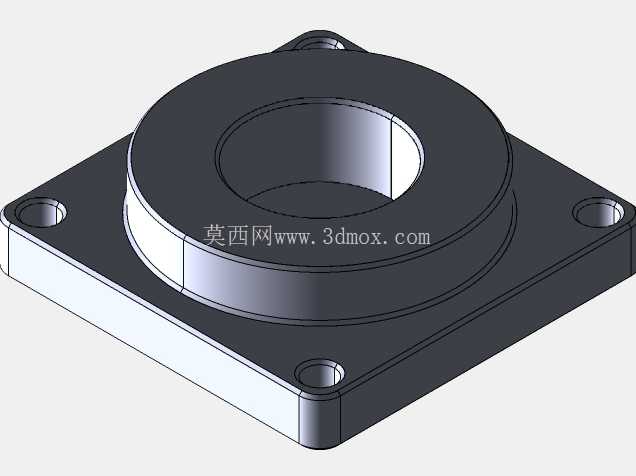

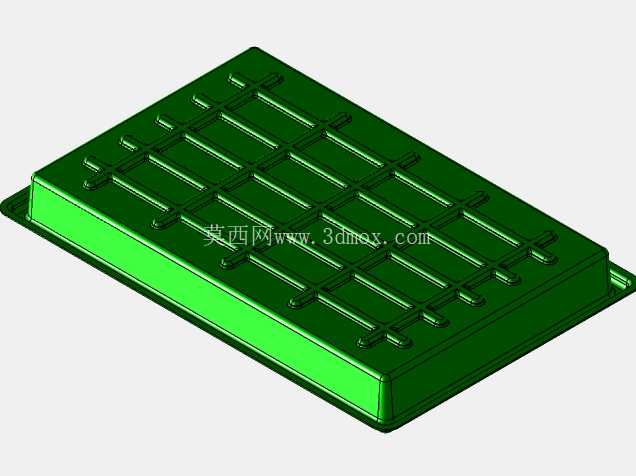

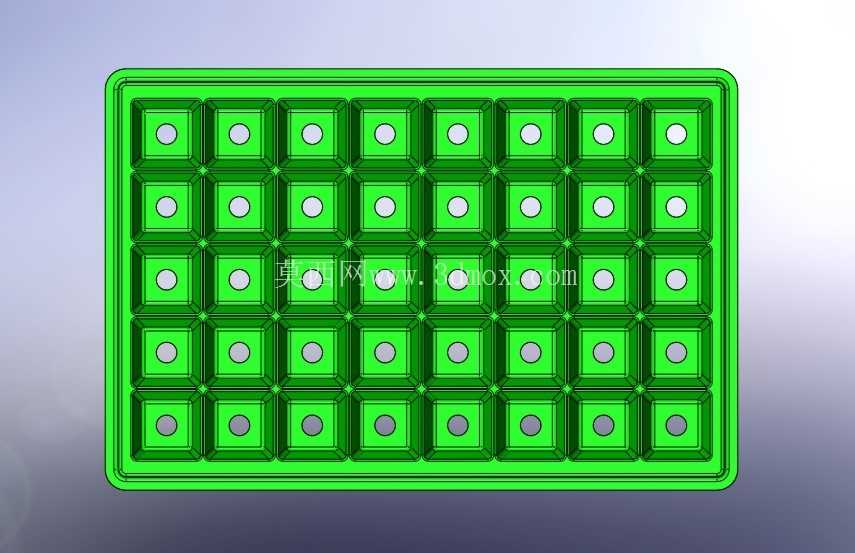

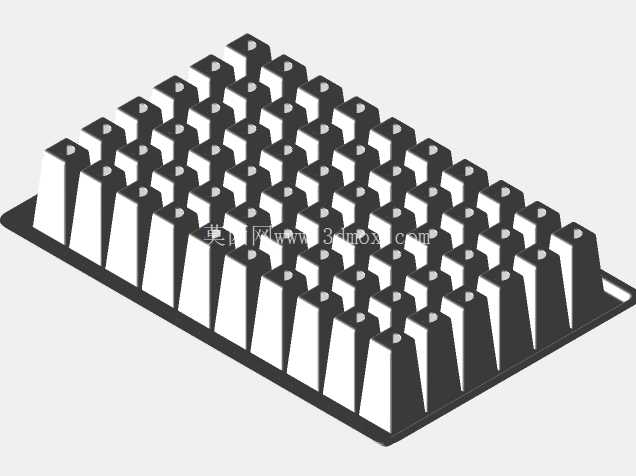

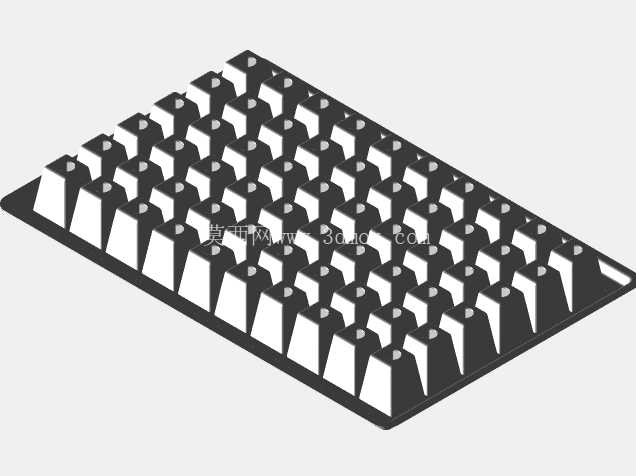

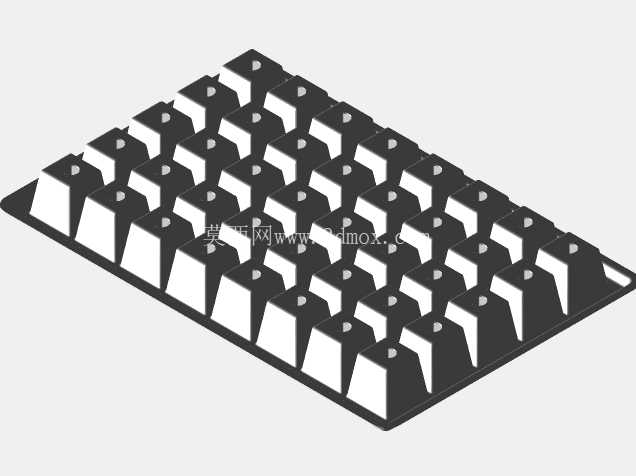

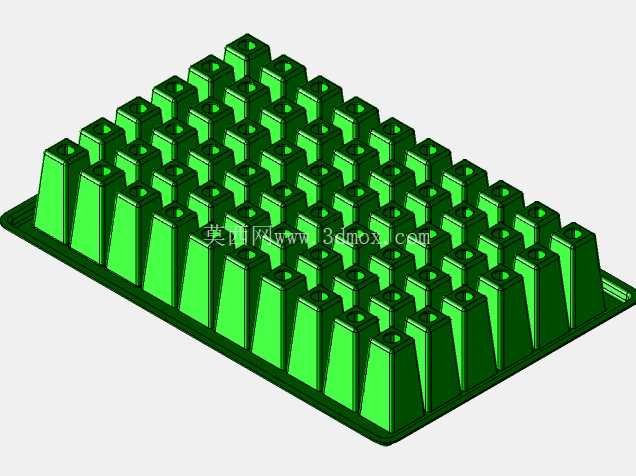

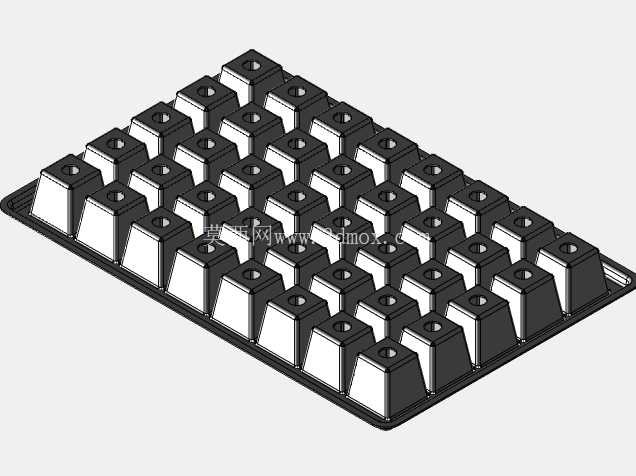

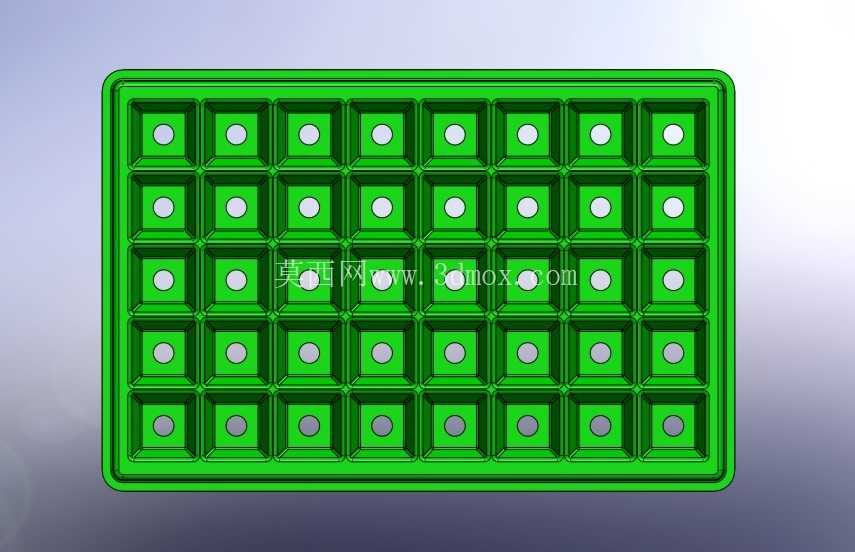

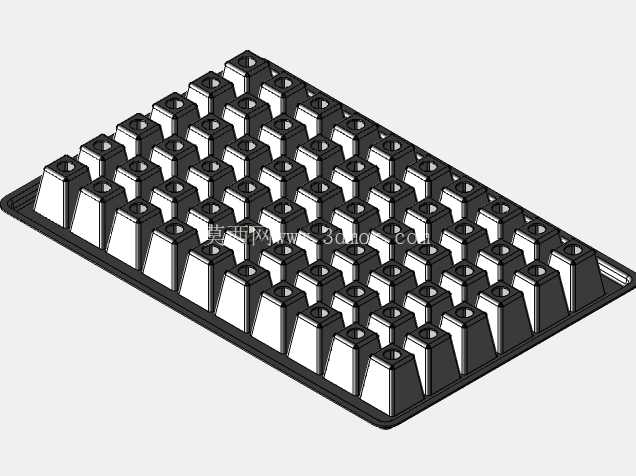

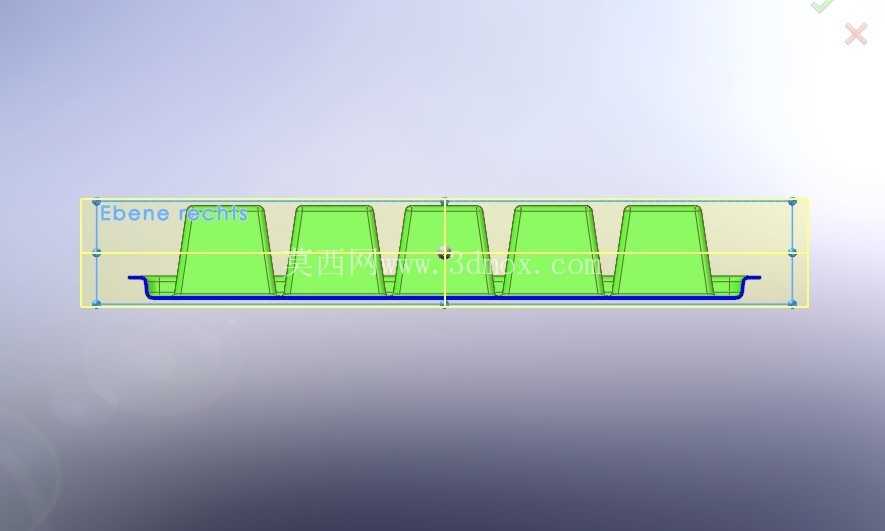

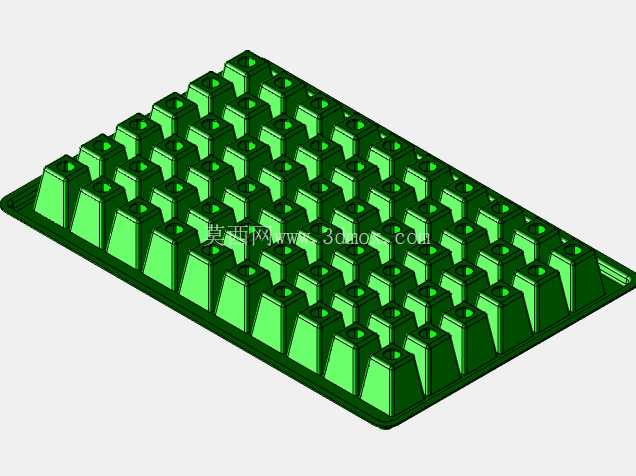

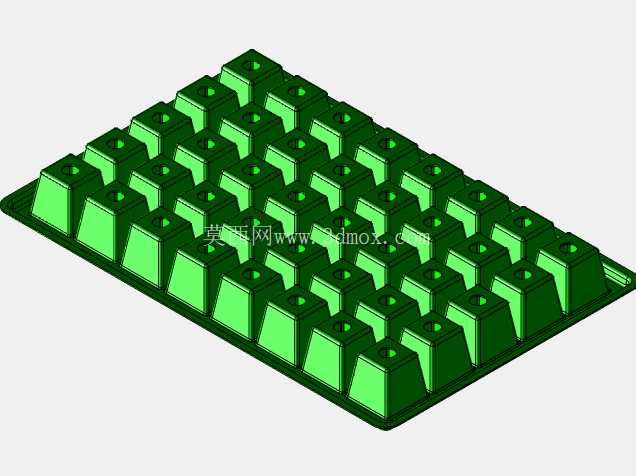

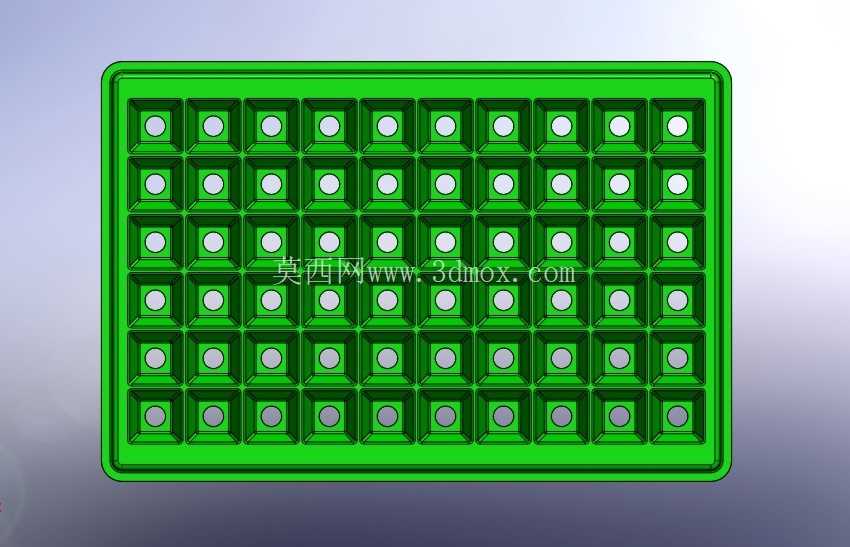

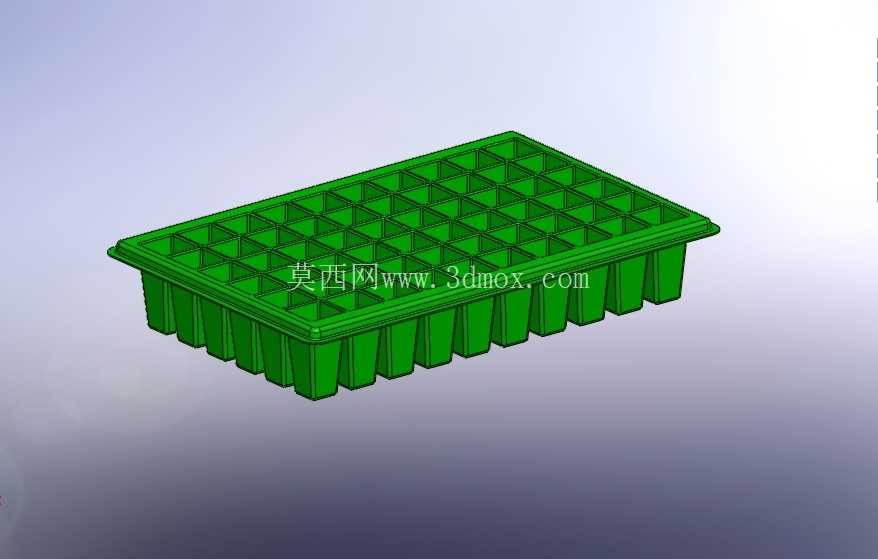

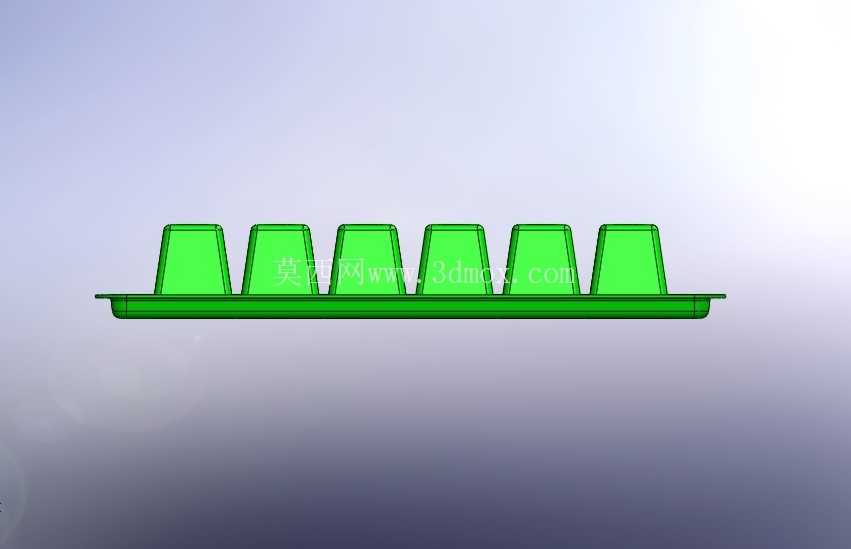

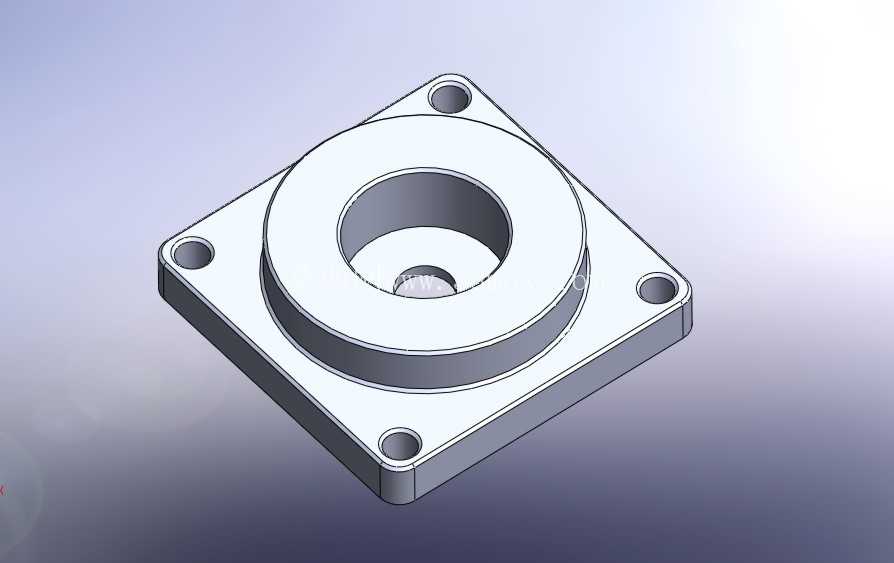

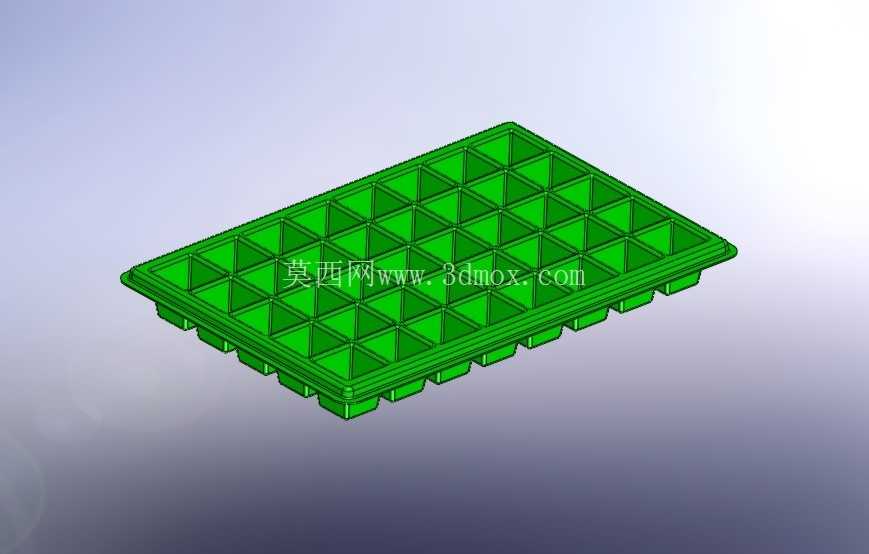

　　整套装置的气动元件全部采用标准快插接口设计，维护时可快速更换损坏的气管与接头，传动部位的轴承全部采用带密封结构的标准件，可适应温室内部高湿度的作业环境，降低日常维护的频次与成本。设计过程中充分考虑了不同规格穴盘的兼容性，输送轨道的宽度可通过两侧的调节手轮进行调整，可适配50孔、72孔、105孔、128孔等市面上主流的育苗穴盘规格，更换不同穴盘生产时无需更换整套工装，仅需调整轨道宽度、更换对应规格的吸种盘与压穴头即可，大幅缩短了换产调整的时间。装置的横向移动模组采用直线导轨搭配同步带传动的结构，保证播种单元横向移动的重复定位精度控制在0.2毫米以内，确保每个吸种孔都能与下方的穴孔精准对位，避免漏播、重播问题的出现。

　　整机的电气控制元件全部集中安装在侧边的控制箱内，接线采用标准化端子排连接，后期如果需要升级功能、更换元件，可快速完成接线操作，无需重新梳理整机电线。从作业效率来看，这套装置的单小时作业量可覆盖800到1200盘穴盘，是人工播种效率的15倍以上，同时播种合格率可稳定保持在98%以上，空穴率、重播率都控制在极低水平，能够满足中型育苗基地的批量生产需求。结构设计过程中，所有的加工件都尽量采用标准型材与标准件加工，非标准零件的结构尽量简化，减少复杂曲面的加工需求，降低零部件的加工成本与装配难度，普通的机械加工车间即可完成全部零部件的加工与整机组装。
