适配树莓派的7寸触摸屏安装模组板

　　在小型嵌入式控制设备、桌面级工控终端、DIY智能交互装置的开发场景中，触控屏的安装固定一直是结构设计环节需要优先考量的部分，尤其是适配7寸规格触控屏的安装结构，既要保证屏幕安装后的平整度，也要兼顾安装维护的便捷性，同时还要适配主控板的安装布局，避免出现结构干涉、走线混乱的问题。这款7寸屏模组板正是针对这类需求设计的安装承载结构，核心用途是为7寸电容触控屏提供稳定的安装支撑，同时适配树莓派这类主流嵌入式主控板的安装空间，可直接集成到各类小型智能设备、桌面控制终端、简易人机交互工位的结构中。

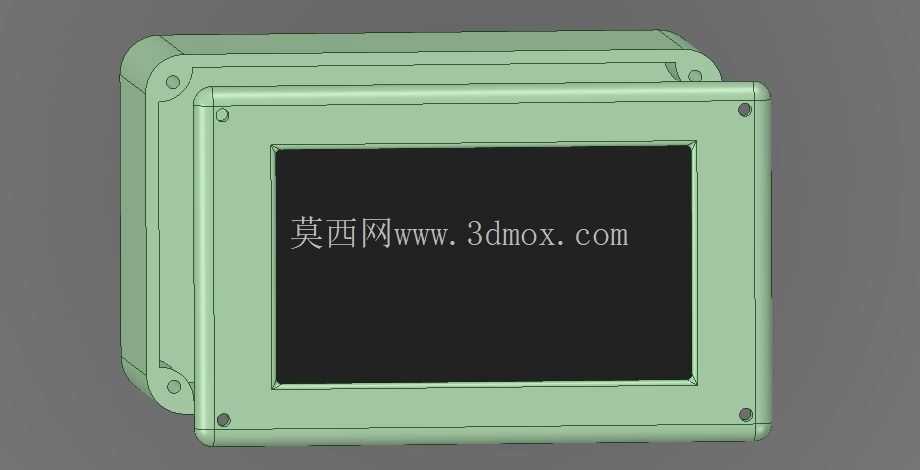

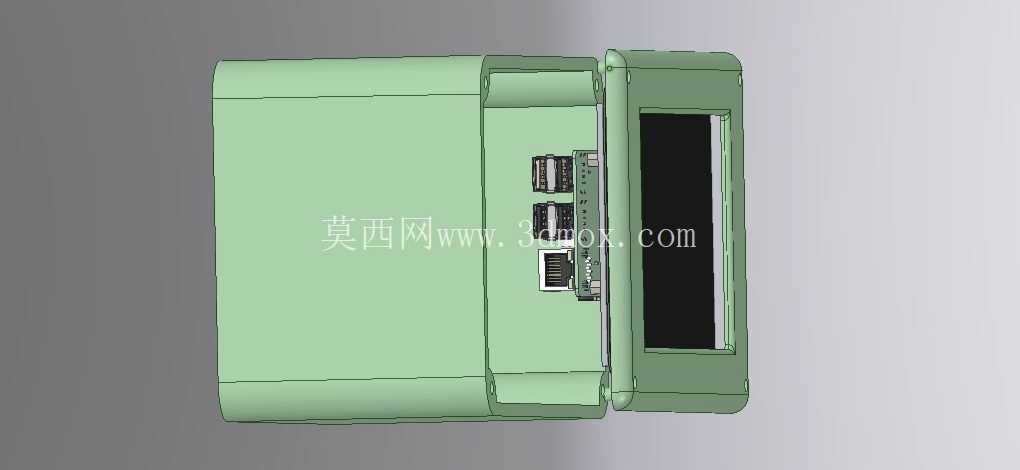

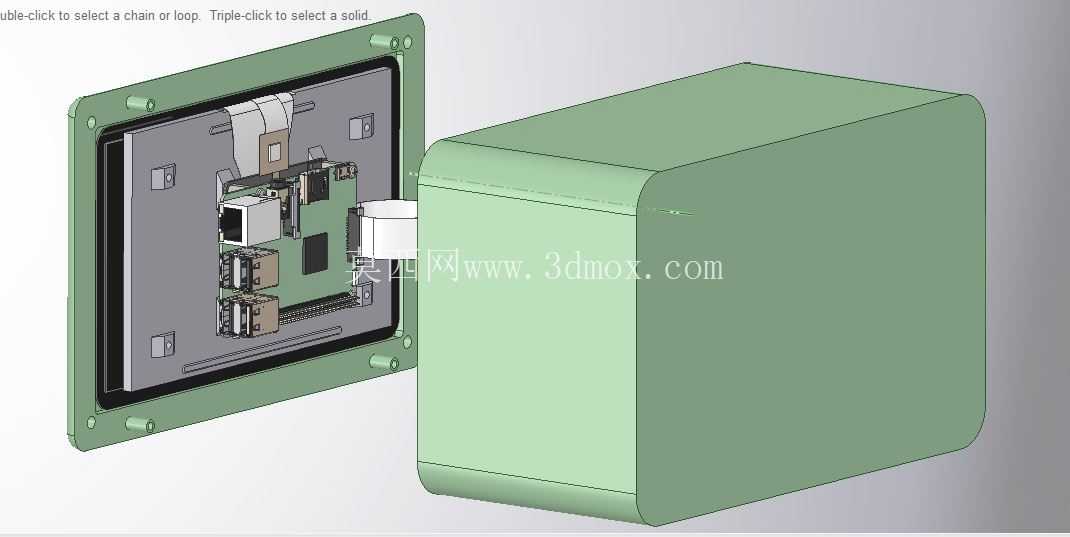

　　从功能特性来看，这款模组板采用框体式承载结构，正面预留了与7寸触控屏显示区域完全匹配的开窗，开窗边缘做了阶梯式限位设计，屏幕装入后可通过四周的固定孔位完成锁附，不会出现屏幕移位、显示区域偏移的问题，框体边缘做了小弧度的倒角处理，既可以避免安装时划伤操作人员，也能减少屏幕边缘与框体硬接触导致的崩边风险。模组板背面预留了主控板的安装定位柱，可直接将树莓派主控板固定在屏体背面上方的位置，这种布局方式可以大幅缩短屏幕排线与主控板的连接距离，减少长排线带来的信号干扰问题，同时也能让整体结构更加紧凑，减少不必要的空间占用。

　　设计思路上，这款模组板没有采用复杂的拼接结构，而是采用一体化的框体设计，减少了装配环节的零件数量，降低了装配复杂度，四个角位的固定孔位采用沉孔设计，锁附螺丝后螺丝头不会突出框体表面，保证了安装后正面的平整度。框体侧面预留了走线缺口，屏幕排线、主控板的外接引线都可以通过这个缺口规整引出，不会出现线材被框体压损的问题。考虑到嵌入式安装的需求，框体外边缘做了限位凸边，当模组板嵌入设备面板的安装开孔时，凸边可以卡在开孔外侧，不需要额外设计压条就可以完成模组的定位，大幅降低了设备面板的加工难度。

　　从安装边界尺寸来看，这款模组板的整体外轮廓尺寸适配常规7寸触控屏的安装需求，正面开窗尺寸严格匹配7寸屏的可视区域，不会遮挡屏幕显示内容，背面的安装柱位置完全对应树莓派主控板的标准安装孔位，不需要额外做转接板就可以完成主控板的固定。安装时需要注意，屏体与框体之间建议预留0.1-0.2mm的装配间隙，避免温度变化导致的热胀冷缩挤压屏体，背面主控板的安装高度需要控制在凸边的厚度范围内，避免嵌入安装时主控板与设备内部其他结构出现干涉。框体的整体壁厚做了均匀化处理，既保证了结构强度，不会因为日常拆装出现变形，也不会因为壁厚过大导致整体重量超标，适合桌面级设备、移动小型智能装置的轻量化设计需求。

　　在实际应用中，这类模组板可以直接用于小型数控设备的操作终端、3D打印机的触控控制屏安装、桌面级智能检测设备的人机交互界面承载，也可以用于DIY智能镜子、小型智能家居控制终端的结构搭建，不需要设计人员重新从零开始绘制屏体安装框的结构，只需要根据模组板的外轮廓尺寸预留设备面板的安装开孔，就可以快速完成触控交互部分的结构设计，大幅缩短产品开发的结构设计周期。同时这种标准化的安装结构也方便后期的维护更换，当屏幕或者主控板出现故障时，只需要拆开固定螺丝就可以完成零部件更换，不需要对整体设备结构进行拆解。
