车辆制动系统用镂空结构刹车踏板

　　在乘用车辆、小型工程作业车辆的制动操纵回路中，刹车踏板是驾驶员施加制动指令的第一交互部件，直接决定制动操作的脚感反馈、指令传递精度与长期使用可靠性，其结构设计需要兼顾人机工程适配性、结构强度冗余、轻量化控制以及安装兼容性多方面要求。这款踏板采用一体化悬臂式结构设计，主体受力框架采用变截面冲压成型的镂空肋板布局，在踏板臂的弯折受力区域做了局部加厚的圆弧过渡处理，避免应力集中导致的长期疲劳开裂，踏板臂上开设的多组长条形减重孔，在不削弱纵向受力强度的前提下，有效降低了部件自身重量，减少踏板回位机构的负载，提升踏板回位的响应速度。

　　踏板的踩踏接触面采用带防滑纹理的平板结构，表面的阵列式凸起纹理可以增大鞋底与踏板面的摩擦力，即使在鞋底沾有水渍、油污的工况下，也能避免踩踏打滑，保证制动操作的稳定性，踏板面的倾斜角度经过人机工程校核，匹配多数驾驶员坐姿下的脚踝自然转动角度，长时间踩踏也不会产生过度的脚部疲劳。安装端采用双同轴铰接孔设计，铰接孔内预留了衬套安装位，装配时可以加装自润滑铜衬套或者含油尼龙衬套，降低铰接位置的转动磨损，延长踏板的整体使用寿命，铰接孔的同轴度公差控制在0.02mm以内，保证踏板转动时无卡滞、无旷量，制动指令传递线性无虚位。

　　从安装边界来看，踏板整体的横向宽度控制在120mm以内，纵向悬臂长度根据制动总泵的推杆行程匹配设计，安装时铰接轴线与车身安装支架的同轴度偏差不超过0.1mm即可保证正常工作，不会与周边的离合踏板、油门踏板以及内饰护板产生运动干涉。在结构受力层面，踏板主体可以承受不低于1500N的瞬时踩踏载荷，满足紧急制动工况下的强度要求，镂空的肋板结构可以在受力时产生微小的弹性形变，过滤掉路面通过制动回路传递到踏板的细微震动，优化踩踏脚感，同时不会因为形变过大导致制动行程变长、制动响应滞后。

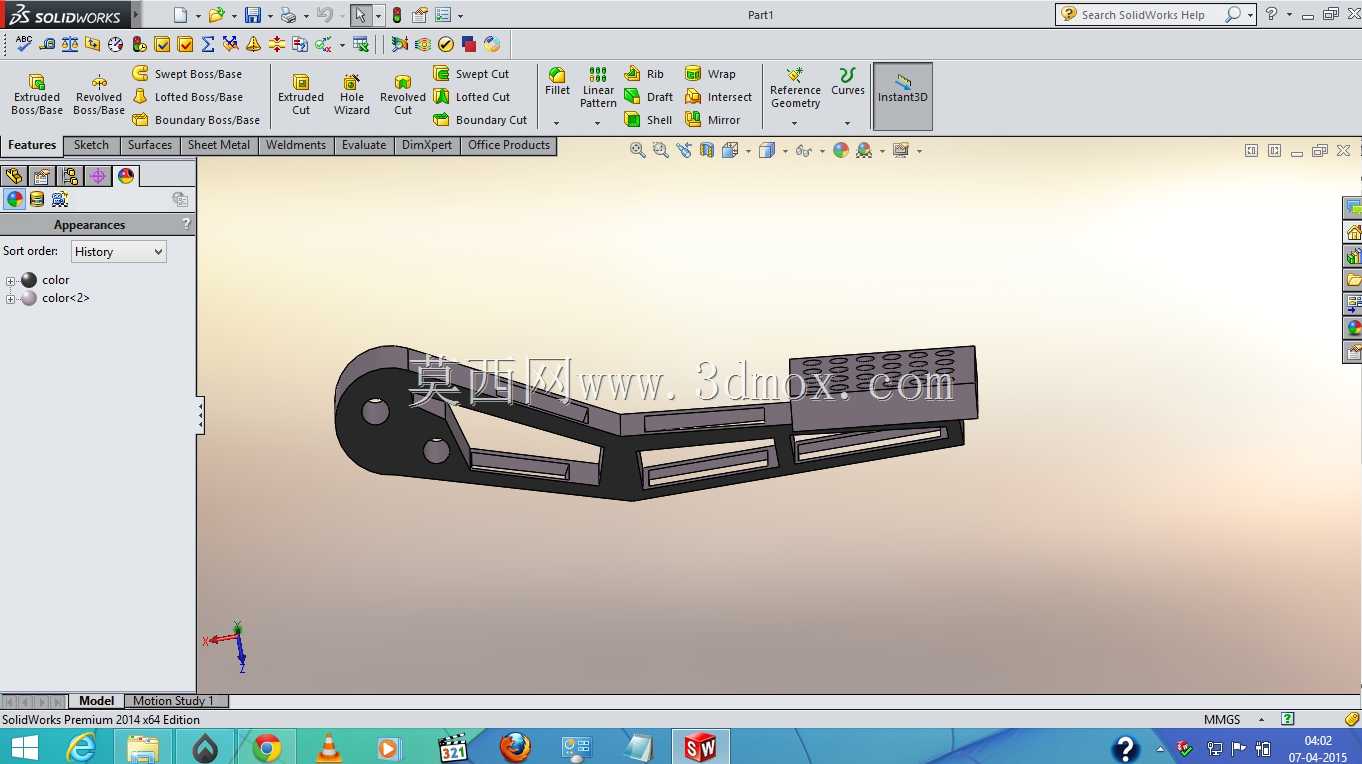

　　这款踏板的结构可以适配多数采用液压制动系统的轻型车辆，既可以用于量产车型的制动系统配套，也可以用于改装车辆、自制特种作业车辆的制动系统搭建，建模过程中对所有的弯折圆角、安装孔位、配合间隙都做了参数化处理，设计人员可以根据具体的车型安装空间、制动总泵参数调整踏板臂长度、铰接孔位置以及踏板面角度，快速适配不同的车型布置需求，不需要重新搭建基础模型，大幅缩短制动操纵机构的设计迭代周期。在实际装车验证环节，这款踏板的转动阻尼经过匹配设计，踏板回位弹簧的安装位预留了足够的调节空间，可以根据不同车型的脚感需求更换不同刚度的回位弹簧，实现踏板踩踏力度的个性化调整，铰接位置的密封结构预留位可以加装防尘罩，避免车辆行驶过程中的泥沙、灰尘进入铰接摩擦副，降低维护频率，适应多尘、潮湿的复杂使用工况。
