M22x1.5圆柱头双头螺栓结构设计

　　在电力变压器内部绕组固定、母线连接以及高压侧接线端子的装配场景中，这类细牙双头圆柱头螺栓是应用频次极高的紧固件，区别于普通外六角螺栓，它的结构设计完全适配变压器内部狭小安装空间、防松要求高以及需要双侧锁紧的特殊工况。很多刚接触变压器结构设计的工程师容易忽略紧固件的选型细节，实际上变压器运行过程中会持续产生工频振动，普通粗牙螺栓在长期振动下容易出现预紧力衰减，导致连接部位松动、接触电阻增大，严重时甚至会引发局部过热故障，而M22x1.5的细牙螺纹螺距更小，螺纹升角更低，自锁性能更优异，刚好匹配这类需要长期保持预紧力的装配场景。

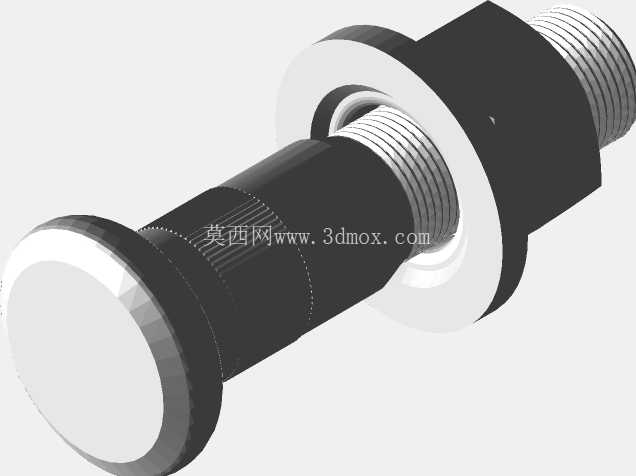

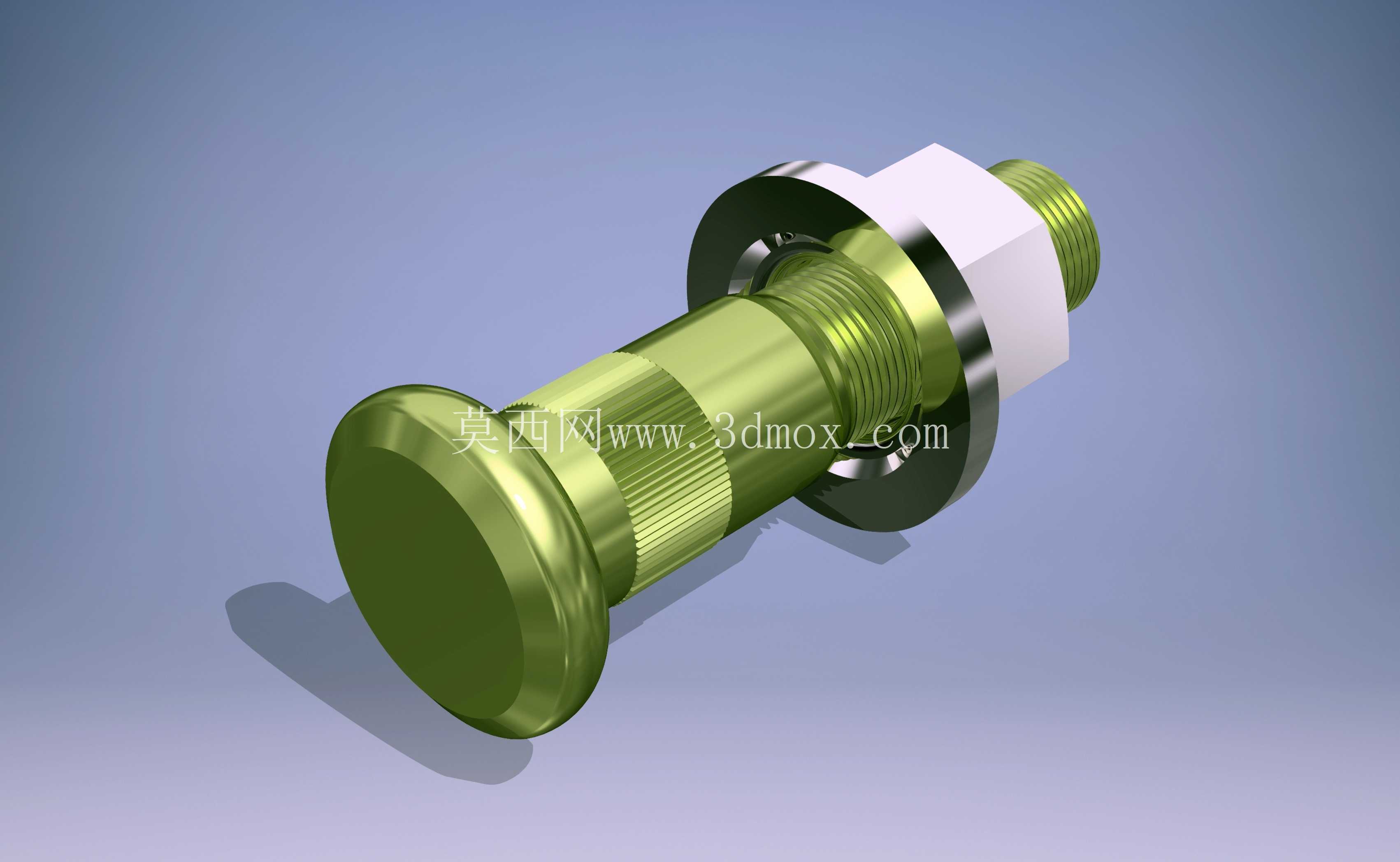

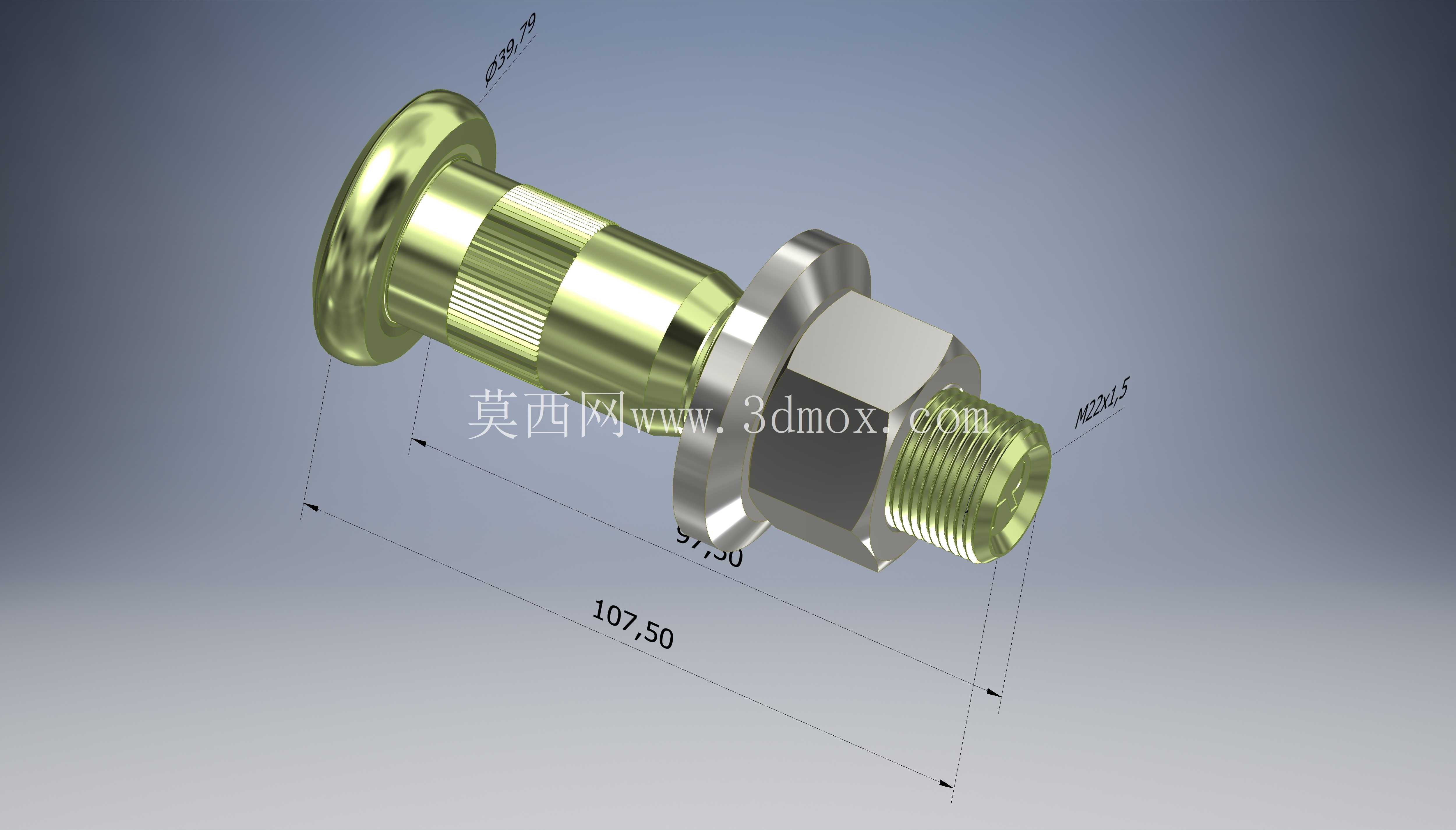

　　从结构设计逻辑来看，这款螺栓一端采用圆柱头设计，并非传统的六角头，这一设计主要是为了适配变压器内部的沉孔安装位——很多变压器油箱内部的安装支座没有预留外六角扳手的操作空间，圆柱头可以直接嵌入预制的沉孔内，安装时只需要从另一端拧动螺母即可完成锁紧，不需要在头部预留扳手操作空间，能大幅压缩安装位的结构尺寸。螺栓总长度为97.5mm，其中两端螺纹段的长度经过精确核算，一端圆柱头侧的螺纹段长度刚好适配法兰螺母的锁紧行程，另一端的螺纹段则预留了足够的调节余量，能够适配不同厚度的连接母排、绝缘垫片以及密封件的叠装需求，避免出现螺纹啮合长度不足或者螺栓伸出过长导致的电气安全距离不够的问题。

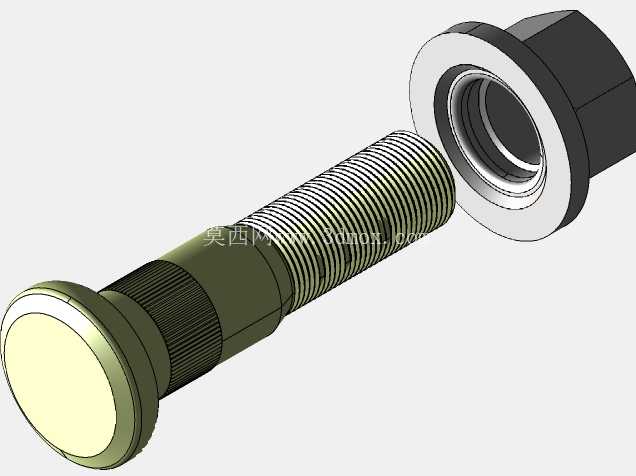

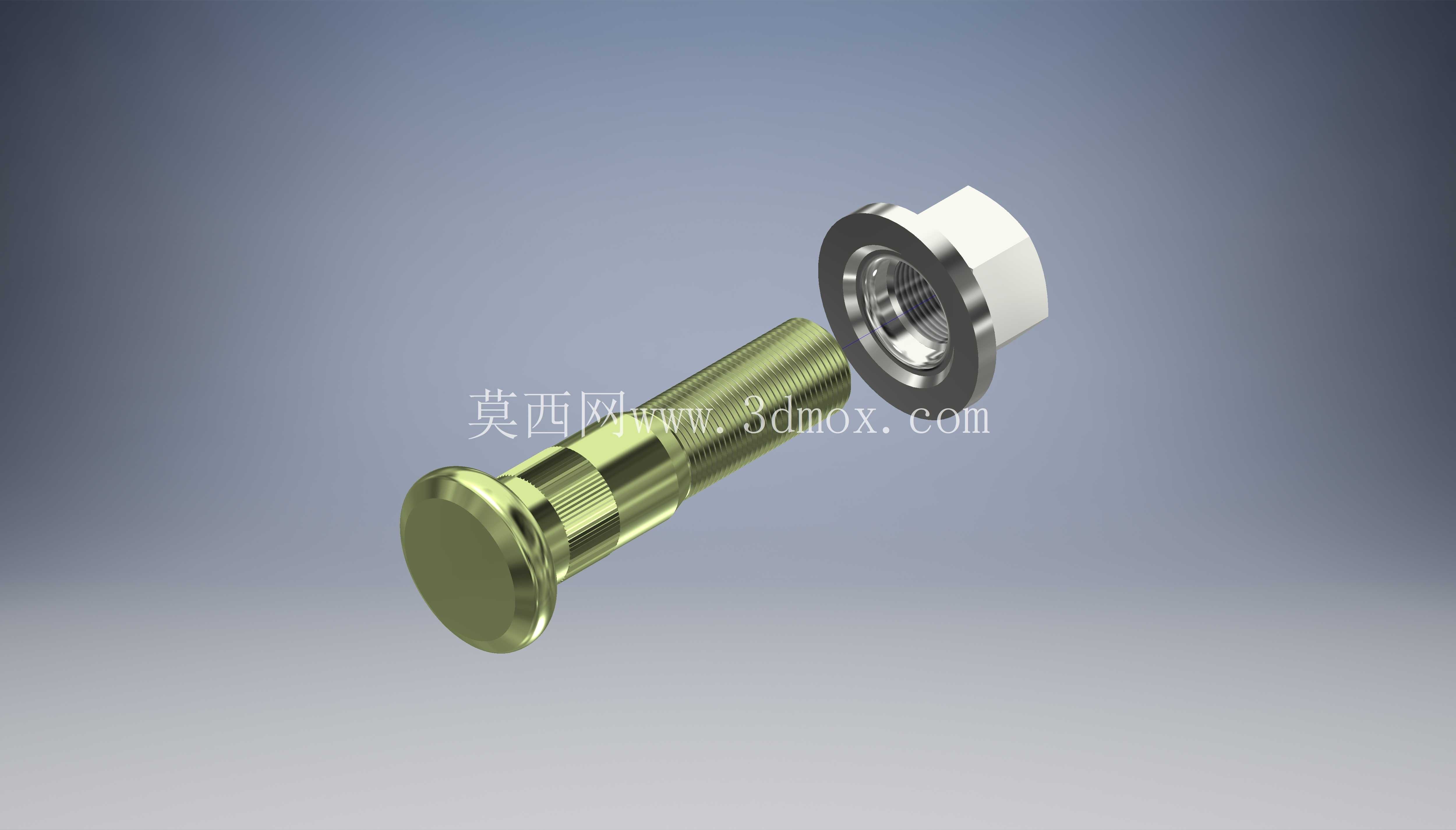

　　配套的法兰螺母设计也有明确的工程考量，法兰面自带的防滑齿纹不需要额外加装平垫或者弹垫，就能在锁紧时增大与被连接件表面的接触摩擦力，同时法兰面的大接触面积可以分散螺母对被连接件的压应力，避免铜质或者铝质的导电母排表面被压伤，影响导电性能。螺栓杆身中间的光杆段做了滚花处理，这一细节很多非行业内的设计人员容易忽略，滚花段的作用是在螺栓穿入安装孔时，增大杆身与孔壁之间的摩擦力，避免在拧动螺母的过程中螺栓跟转，尤其是在盲孔或者单侧操作的安装场景下，这一设计能大幅降低装配难度，不需要额外在头部设计防转结构就能实现单人单侧操作。

　　从安装边界来看，这款螺栓的圆柱头直径、法兰螺母的外径都经过严格的尺寸校核，安装时圆柱头嵌入沉孔后，沉孔的深度只需要略大于圆柱头厚度即可，不会突出安装平面影响其他部件的装配；螺纹段的大径为22mm，安装通孔的推荐尺寸为23mm，既能保证螺栓顺利穿入，又不会因为间隙过大导致连接定位偏移。细牙螺纹的公差带采用6H/6g的配合精度，既保证了螺纹的互换性，又能控制螺纹副的配合间隙，减少振动工况下的相对窜动。在实际选型应用中，这款螺栓除了变压器场景外，也可以用于其他需要双侧锁紧、安装空间受限、防松要求高的机电设备连接部位，比如高压开关柜的母排连接、大功率变频设备的功率模块固定等场景，只要安装空间、载荷等级以及螺纹规格匹配，都可以通用。

　　设计这类紧固件的三维模型时，需要重点还原螺纹的牙型细节、滚花段的纹理参数以及法兰螺母的防滑齿结构，这些细节直接影响后续装配干涉检查、工程图导出以及生产加工的准确性，如果省略了滚花或者法兰面的细节，在做虚拟装配时很容易忽略螺栓跟转的风险，也无法准确核算安装位的空间尺寸。很多初学者在建模时容易把双头螺栓的两端螺纹长度做的一致，实际上针对不同的安装场景，两端螺纹长度是有明确区分的，圆柱头侧的螺纹长度只需要满足法兰螺母的最小啮合长度即可，过长的螺纹反而会导致螺栓穿入时刮伤安装孔内壁的绝缘涂层，影响设备的绝缘性能。
