牛顿摆碰撞演示装置结构设计

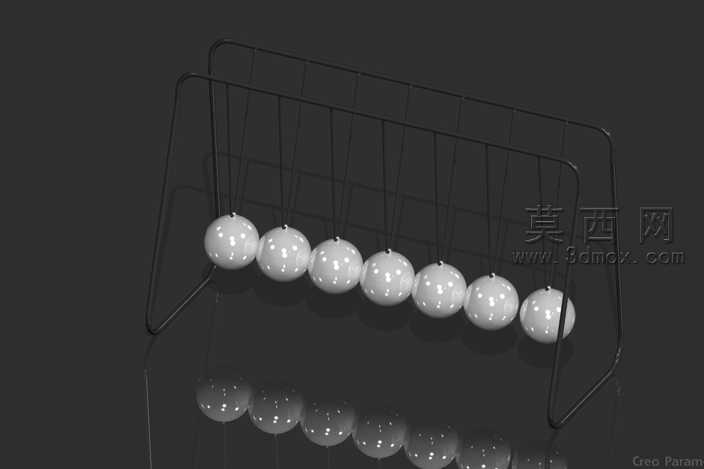

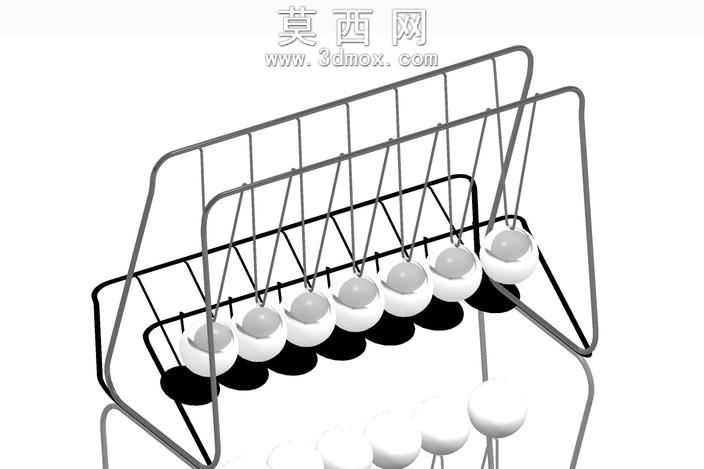

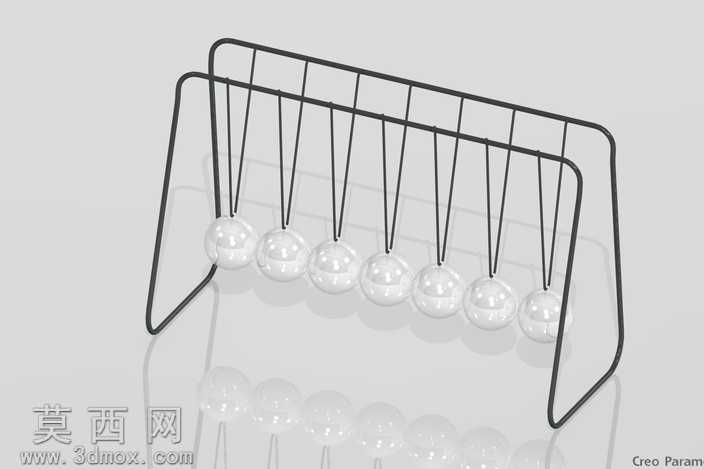

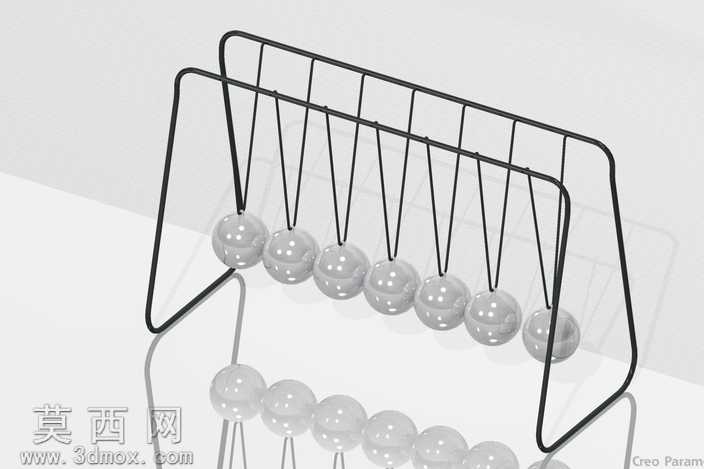

本作品为经典牛顿碰撞摆演示装置的三维建模设计，采用PTC Creo Parametric 2.0完成全参数化建模与渲染输出。建模阶段首先搭建整体框架结构，采用弯折金属线材作为支撑主体，通过草绘绘制支撑框架的二维轮廓线，利用扫描特征生成等径的金属杆结构，框架两侧设计为对称的三角支撑形态，保证整体结构的稳定性，框架顶部设置平行的横向挂杆，用于悬挂摆球组件。摆球部分采用标准球体特征建模，共设置7个等直径的金属摆球，每个摆球顶部通过细吊线与上方横向挂杆连接，建模时严格控制吊线长度一致，确保所有摆球的球心处于同一水平高度，相邻摆球初始状态为紧密贴合无间隙，还原牛顿摆的经典结构布局。材质与渲染阶段，支撑框架与吊线赋予哑光黑金属材质，调整金属粗糙度参数模拟铁质线材的磨砂质感，摆球部分赋予高反光镀铬金属材质，添加环境反射贴图模拟金属球面的光影反射效果，背景采用深灰色哑光平面，底部添加反光地面材质，通过光线追踪渲染呈现摆球在地面的柔和倒影，提升整体展示的真实感。结构设计上重点还原牛顿摆的动量传递原理对应的结构要求，所有摆球质量一致、悬挂长度相同、摆动平面共面，确保碰撞过程中动量可以沿摆球序列依次传递，建模过程中对各部件的装配约束进行精准设置，吊线与挂杆、吊线与摆球之间均采用刚性连接约束，框架底部设置固定约束模拟放置在水平台面的状态，可直接用于后续的运动仿真分析，验证碰撞过程中的能量传递规律。整体设计兼顾教学演示功能与摆件的视觉美观性，结构简洁严谨，各部件比例协调，既可以作为物理力学教学的演示模型参考，也可作为桌面装饰摆件的结构设计参考。
