90度直角双法兰连接弯头管件结构

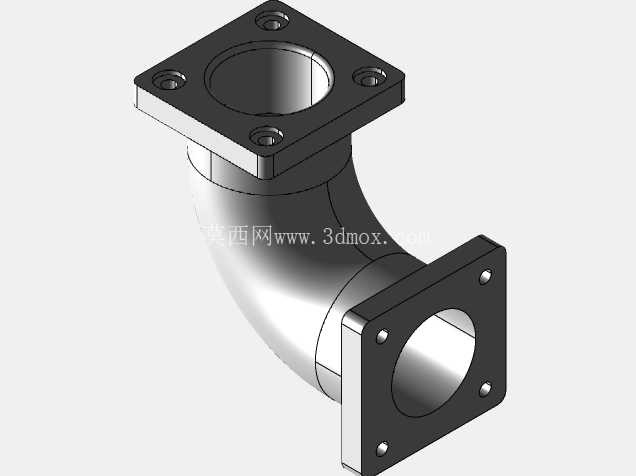

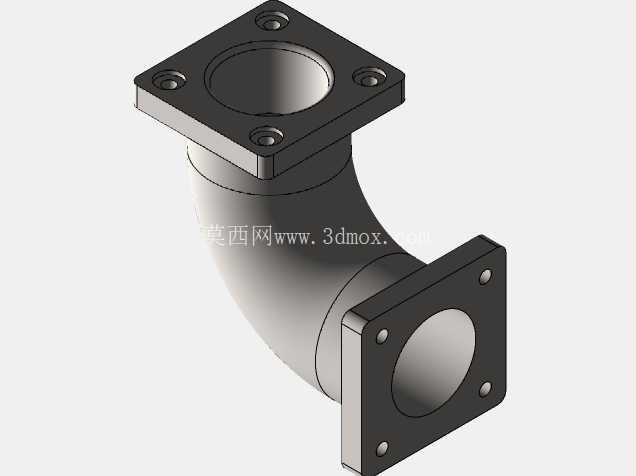

　　在工业管路布设场景中，经常会遇到管路需要转向90度同时两端要和方形安装基座对接的工况，这类工况下如果直接采用焊接弯管加配对法兰的组合，不仅现场焊接工作量大，安装时的同轴度调整也十分耗费工时，一旦焊接变形还会导致密封面错位引发介质泄漏，双法兰弯头的结构设计就是为了解决这类布设痛点。这款弯头的两端均采用方形法兰安装面，每个法兰面设置四个对称分布的安装孔，孔位采用跨中布置方式，也就是安装孔中心连线和法兰边呈45度夹角，这种布置方式的好处是安装时无需刻意对齐法兰边的朝向，只要孔位对准即可完成安装，降低了现场安装的对位难度，同时四个安装孔均匀承受管路内压产生的轴向推力，受力状态比两孔或者三孔结构更稳定，长期运行下螺栓松动的概率更低。

　　弯管段采用等径圆弧过渡结构，弯曲半径取管路通径的1.5倍，这个曲率半径是工程中常用的短半径弯头参数，既可以保证管路转向时介质流动的阻力不会过大，避免介质在弯管处形成涡流造成压损，也不会因为弯曲半径过大导致整体结构占用过多安装空间，适合在设备内部管路排布紧凑的场景下使用。两端的法兰面和弯管段采用一体加工成型的结构设计，不存在焊接接缝，从根源上避免了焊缝处腐蚀、介质渗漏的风险，法兰密封面采用平面加工，表面粗糙度控制在Ra3.2以内，安装时搭配对应规格的密封垫片即可实现可靠密封，无需额外加工密封槽，降低了配对安装面的加工要求。

　　从安装边界来看，两个法兰端面的中心距和弯管的弯曲半径直接相关，安装前需要确认两个对接基座的中心距和弯头的中心距匹配，避免出现强行装配导致的结构内应力，安装孔的孔径按照常用的螺栓规格设计，预留了0.5mm的装配间隙，方便安装时微调位置，抵消基座加工带来的少量位置误差。在实际应用中，这类双法兰90度弯头常被用在液压站管路连接、通风管道转向、小型设备的流体输送管路中，尤其是在设备出厂前预装的管路系统中，一体结构的法兰弯头不需要现场焊接作业，装配工人只需要拧紧螺栓即可完成管路连接，大幅提升了设备的总装效率，同时一体结构的刚性更好，在管路存在小幅振动的工况下，不会出现焊缝开裂的问题，长期运行的可靠性更高。设计这类弯头结构时，首先要根据管路的通径确定弯管的内径尺寸，保证内径和对接管路的通径一致，避免出现通径突变导致的介质流速变化，弯管段的壁厚要根据管路的工作压力计算确定，保证承受额定工作压力时不会出现变形或者破裂，法兰的厚度要根据螺栓的预紧力计算，避免螺栓拧紧时法兰出现翘曲导致密封失效，安装孔的位置度公差要控制在0.1mm以内，保证和对接基座的孔位能够顺利对齐，不需要强行铰孔修正。

　　另外，弯管的外圆弧和内圆弧要平滑过渡，不能出现局部凹陷或者凸起，否则会导致介质流动时在局部形成紊流，对于输送含有固体颗粒的介质时，还会加剧局部的磨损，缩短弯头的使用寿命，因此建模时要采用圆弧扫掠的方式生成弯管主体，再和两端的法兰做布尔合并，保证整个内壁的顺滑度。两端法兰的背面和弯管段的连接处要设置圆角过渡，避免应力集中，因为管路在运行时会受到内压产生的胀力，还有管路振动带来的交变载荷，如果连接处是直角结构，很容易在应力集中的位置产生疲劳裂纹，设置R3到R5的过渡圆角后，可以大幅降低连接处的应力峰值，提升结构的抗疲劳性能。在实际选型使用时，还要注意弯头的材质要和对接管路的材质匹配，避免不同材质接触产生电化学腐蚀，如果是用于输送腐蚀性介质，还要根据介质的特性选择对应的耐腐蚀材质，同时法兰密封面要根据介质的压力和特性选择合适的垫片，比如低压通风场景可以采用橡胶垫片，高压液压场景要采用金属缠绕垫片，保证密封的可靠性。
