一英寸内螺纹黄铜截断式管路止回结构

　　在民用供水、小型气动回路、低压暖通管路的布设场景里，这类一寸规格的黄铜截断止回结构是很常见的管路控制部件，日常做管路改造、设备配套选型的时候经常会碰到。先从实际安装边界说，这款阀体两端采用标准G1内螺纹接口，适配常规4分转1寸的镀锌管、PPR转接头、紫铜管扩口接头，安装时不需要额外定制转接件，阀体总长度控制在常规同通径截止阀的通用尺寸区间，六角端的对边尺寸符合标准管钳咬合要求，现场安装时不用特制工装，普通活动扳手就能完成拧紧作业，不会出现因为阀体外形非标导致的安装空间干涉问题，比如在狭窄的水表井内、设备夹层的管路排布中，这类对称式的外形结构不会因为朝向问题挤占周边管路的布设空间。

　　从功能特性来看，这款阀体采用黄铜锻压成型的本体，材质本身的抗锈蚀特性适配民用冷热水、低压压缩空气、弱腐蚀性水暖介质的输送场景，不会像铸铁阀体那样在长期潮湿环境下出现锈渣脱落堵塞管路喷头的问题。内部的截断止回结构采用直动式启闭设计，介质正向流通时，阀瓣在介质压力作用下自动抬升，流道完全打开时的通径损失很小，不会出现同规格闸板阀那种半开状态下的流阻陡增问题；当介质出现反向回流趋势时，阀瓣在复位弹簧和反向介质压力的共同作用下快速压合在密封座上，截断回流路径，避免管路后端的水锤压力传导到前端供水侧，也能防止高层供水场景下的停水回流污染问题。

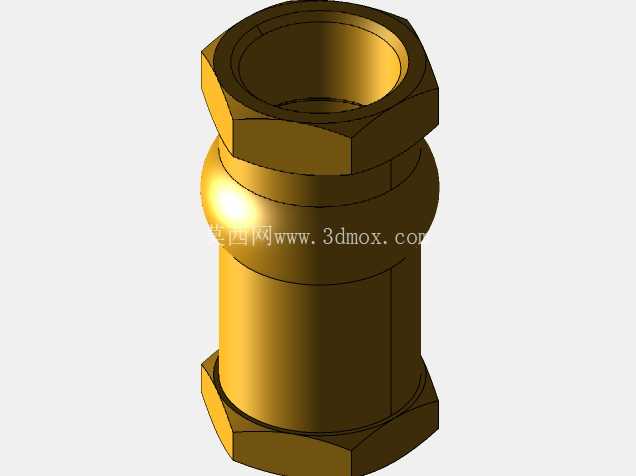

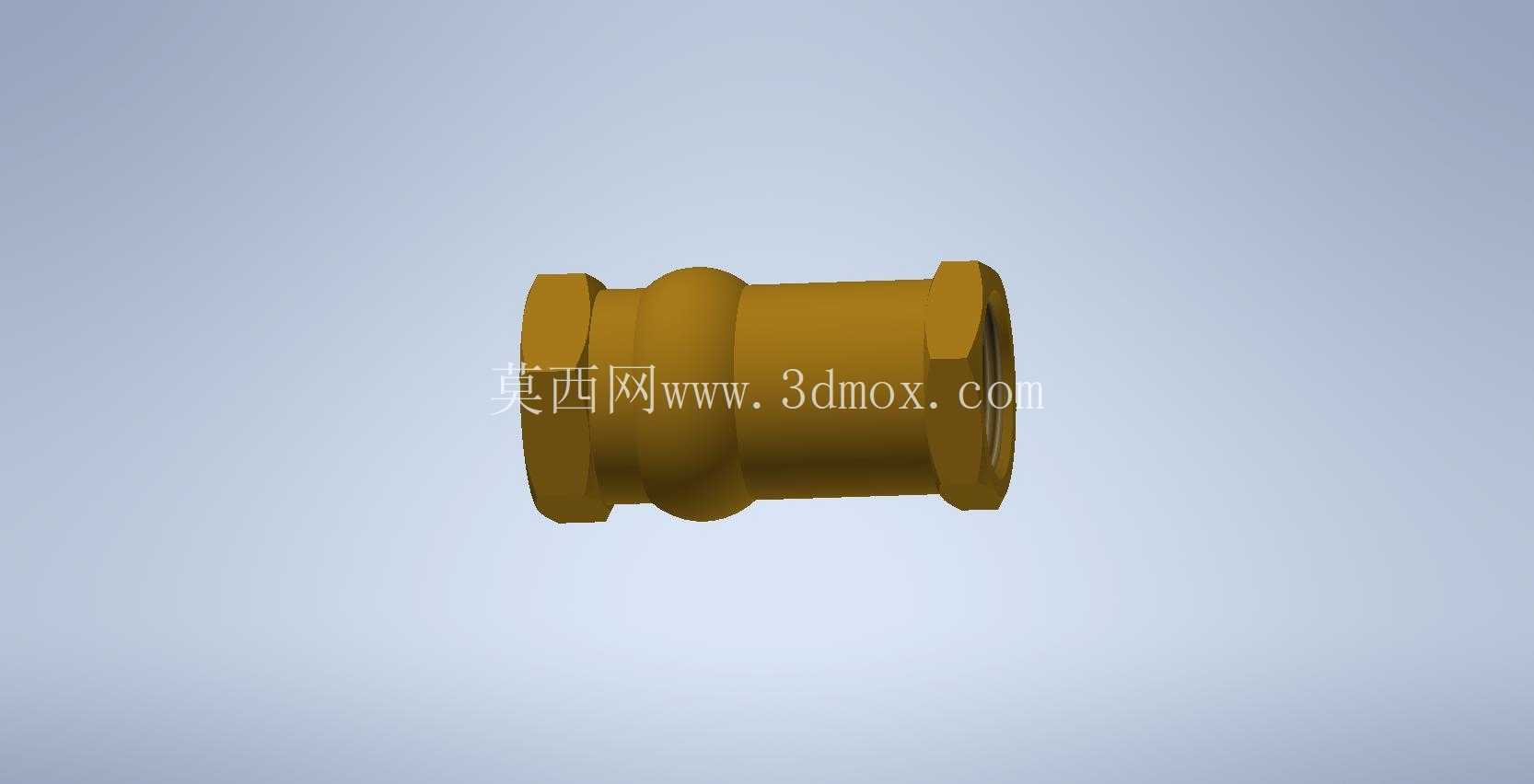

　　做这款结构的三维建模时，首先要优先保证两端内螺纹的同轴度公差，要是两端螺纹不同轴，安装后会出现管路别劲的问题，长期受力会导致阀体螺纹处开裂漏水，所以建模时先以阀体中心轴线为基准，先绘制两端的内螺纹特征，再做中间的阀腔流道结构，流道的过渡圆弧要做平滑处理，不能出现直角台阶，不然介质流经时会产生紊流噪音，长期使用还会在台阶处堆积水垢影响通径。外部的六角加强筋结构不是随便做的装饰，是为了在扳手拧紧时分散应力，避免薄壁处被夹变形，建模时要注意六角位置和两端螺纹的相对位置，保证安装时扳手咬合的位置有足够的操作空间，不会被相邻的管路接头挡住。

　　实际选型应用的时候，要注意这款阀体的适用压力范围，常规黄铜材质的这类截断阀公称压力在1.6MPa以内，适合民用供水、小型空压机站的支管路使用，不能用在高压蒸汽管路或者强酸强碱的化工管路上。安装时要注意阀体上的流向标识，和管路介质流向保持一致，要是装反了会直接截断管路，导致介质无法流通。日常维护的时候，因为阀体采用一体式锻压结构，没有多余的外漏密封点，只要两端螺纹处的生料带缠绕到位，基本不会出现外漏问题，内部的密封件如果出现磨损，只需要从端部的螺纹压盖处拆开就能更换，不用把整个阀体从管路上拆下来，维护效率比焊接式的阀体高很多。

　　在三维建模的细节处理上，阀体表面的脱模斜度要符合黄铜锻压的工艺要求，不能出现倒扣结构，不然开模时会出现脱模困难的问题，阀腔内部的密封座位置要做粗糙度的工艺预留，建模时不用把表面做的过于光滑，要给后续的机加工预留加工余量，保证密封面的平面度满足密封要求，不然会出现内漏的问题。两端的螺纹收尾处要做退刀槽结构，这是很多新手建模容易忽略的点，要是没有退刀槽，实际机加工螺纹时刀具没法退出，会导致螺纹拧不到底，安装时出现接头无法贴合密封的问题。
