工业液压油过滤滤芯三维结构设计

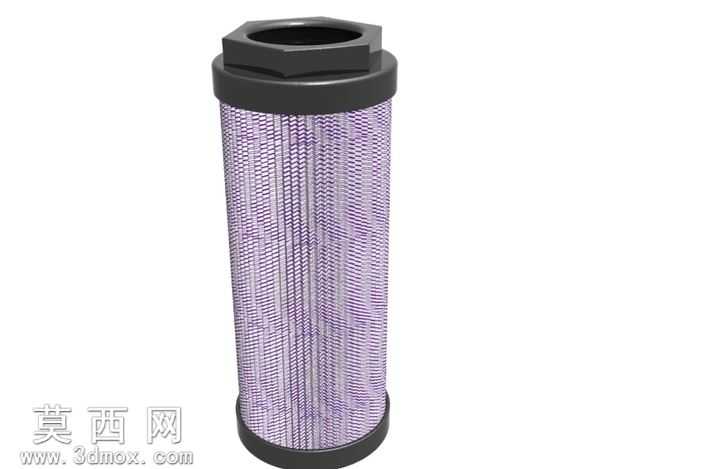

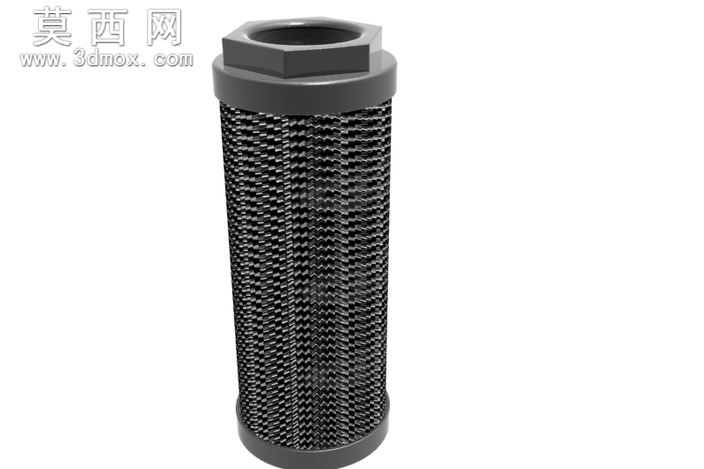

本模型为工业液压系统用油过滤器滤芯，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压滤芯的通用设计规范，还原真实产品的尺寸比例与装配逻辑。模型顶部采用外六角螺纹接口结构，建模时通过拉伸切除、螺纹扫描特征完成接口的细节构建，精准还原六角螺母的对边尺寸、螺纹牙型参数，保证接口部分的结构可直接用于装配干涉校验。滤芯主体的滤层部分采用折叠式滤材结构，建模时通过阵列、褶皱特征模拟真实滤材的折叠排布，还原滤材的折距、折高参数，既体现滤材的通透视觉质感，也准确呈现折叠滤层的有效过滤面积设计逻辑。上下端盖部分采用硬质密封端结构，建模时通过旋转凸台、圆角特征完成端盖的轮廓构建，端盖与滤层的衔接处做了贴合密封的结构处理，还原真实滤芯的压装密封结构，保证模型的结构合理性。渲染阶段针对不同部件赋予对应材质：顶部接口与上下端盖赋予硬质工程塑料或金属喷塑材质，调整材质的粗糙度、反光度参数，呈现哑光硬质部件的质感；折叠滤层部分赋予金属编织网或复合过滤纤维材质，调整材质的纹理密度、凹凸参数，模拟滤材的细密编织纹理与通透质感，让模型渲染效果贴近真实工业滤芯的视觉表现。设计过程中重点考量滤芯的流体通过逻辑，接口的通径尺寸与滤层的有效过滤面积做了匹配设计，避免出现通径与过滤能力不匹配的结构问题，同时端盖的密封结构设计也参考了行业通用的密封形式，保证模型的结构具备实际参考价值，可用于液压系统过滤回路的装配演示、过滤元件的结构教学，也可作为液压系统三维布局的配套元件使用，模型的各部件均做了独立特征分组，可根据需求进行结构拆解、尺寸调整，适配不同的设计使用场景。
