汽车燃油滤清器精细三维结构模型

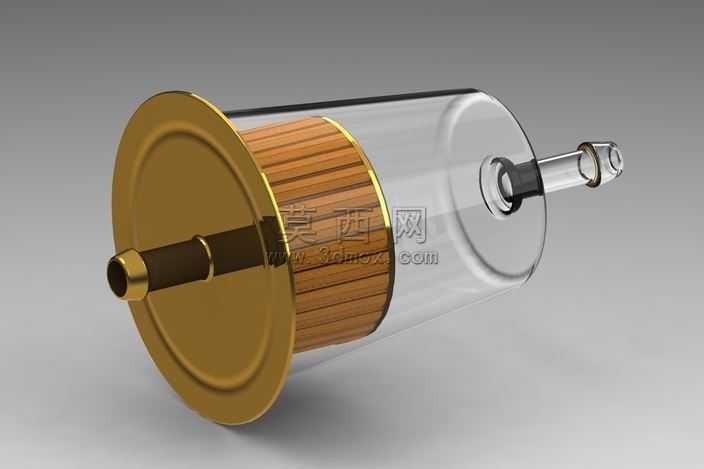

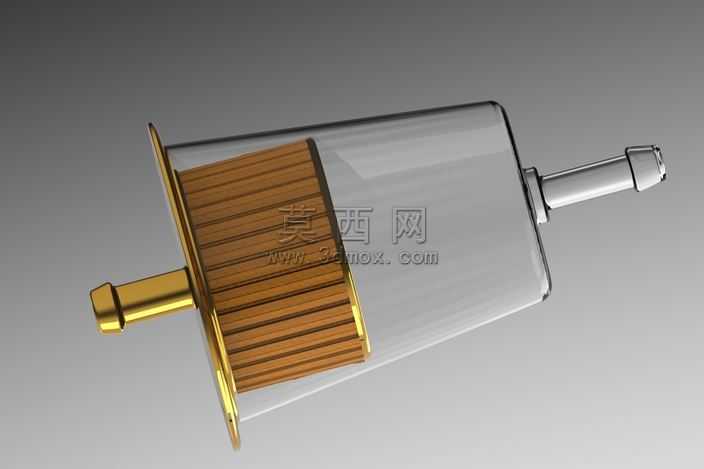

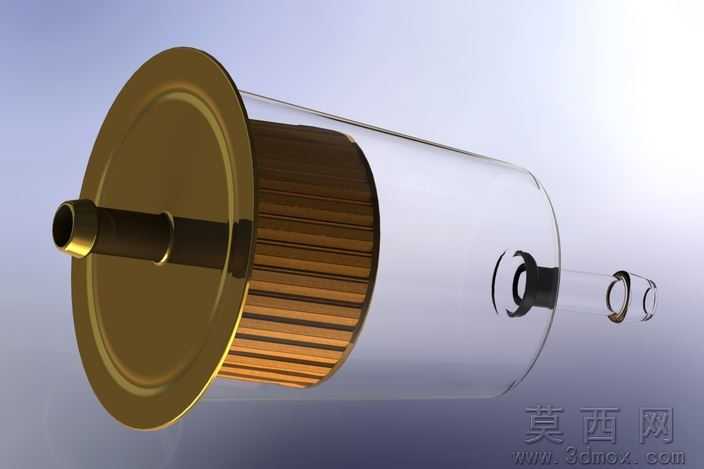

本作品为汽车燃油供给系统所用燃油滤清器的三维建模作品，建模过程依托三维参数化设计思路完成，整体采用1:1等比例还原实物的结构特征，建模初始阶段先梳理燃油滤清器的整体装配逻辑，将产品拆分为上端金属端盖、中部过滤滤芯、透明外壳腔体、进出油接头四个核心装配模块，逐一完成各零件的参数化草图绘制，通过旋转、拉伸、阵列等基础建模命令构建基础实体，再针对各零件的细节特征做精细化处理。材质渲染阶段针对不同部件的物理属性做对应材质匹配：两端的金属端盖与进出油接头采用黄铜金属材质，调整材质的金属度、粗糙度参数还原金属机加工后的哑光金属质感，同时添加细微的表面划痕与使用痕迹贴图，提升模型的真实感；中部的过滤滤芯采用褶皱滤纸材质，通过纹理贴图还原滤纸层叠缠绕的纤维质感，调整材质的凹凸参数模拟滤纸褶皱的立体起伏，在滤芯与端盖衔接处添加金色金属箍圈材质，还原滤芯的固定结构；外部的透明外壳采用高透工程塑料材质，调整材质的折射率、透明度与反射参数，模拟透明塑料壳体的通透质感，同时在壳体表面添加轻微的反光与环境映射效果，让透明部件的视觉表现更贴近实物状态。结构设计上完整还原燃油滤清器的工作流结构：一端为进油接口，燃油进入壳体内部后穿过滤芯层，杂质被滤纸拦截，净化后的燃油从另一端的出油接头输出，模型完整呈现了内部滤芯与外部壳体的装配关系，端盖与壳体的压合密封结构、接头处的插接密封结构都做了精准还原，没有遗漏关键的装配细节。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮模型主体，勾勒出金属端盖的轮廓高光与透明壳体的折射光效，辅光源补全暗部细节避免暗部死黑，背光源打亮模型边缘提升整体层次感，背景采用中性灰色渐变背景突出模型主体，最终渲染效果清晰展现了燃油滤清器的外观形态、材质区分与内部结构特征，可用于汽车配件教学展示、油路系统原理演示、产品宣传素材制作等场景。
