工业立式空气分离器罐体三维设计作品

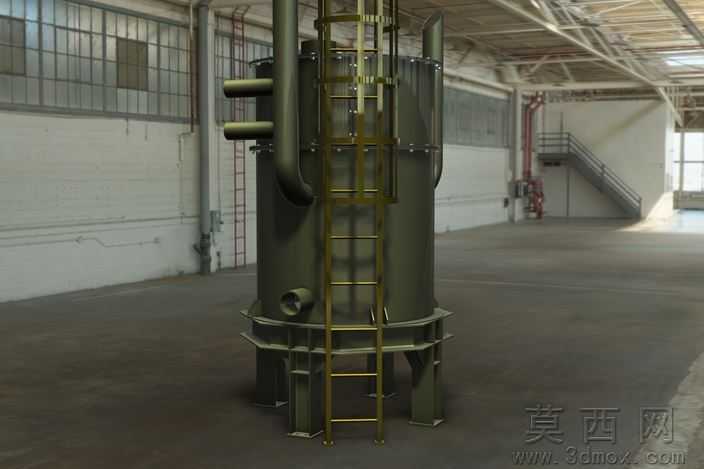

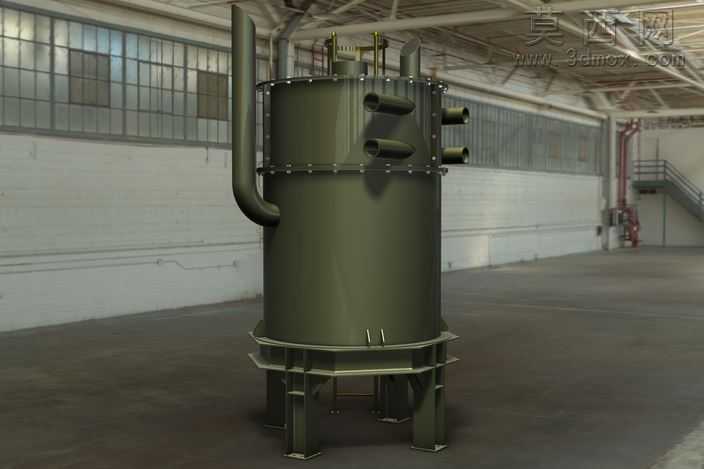

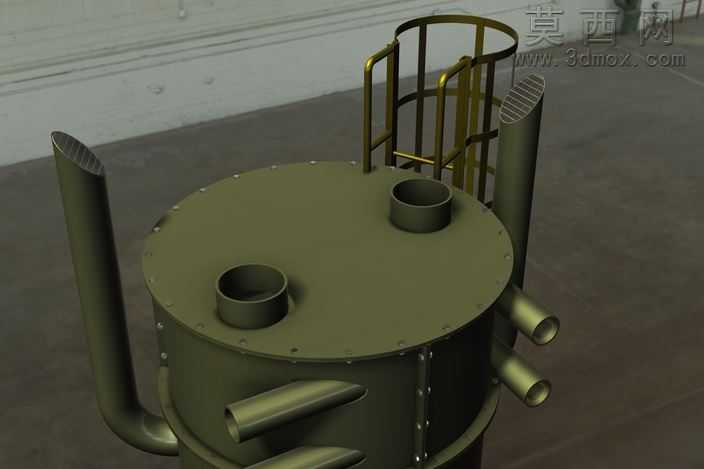

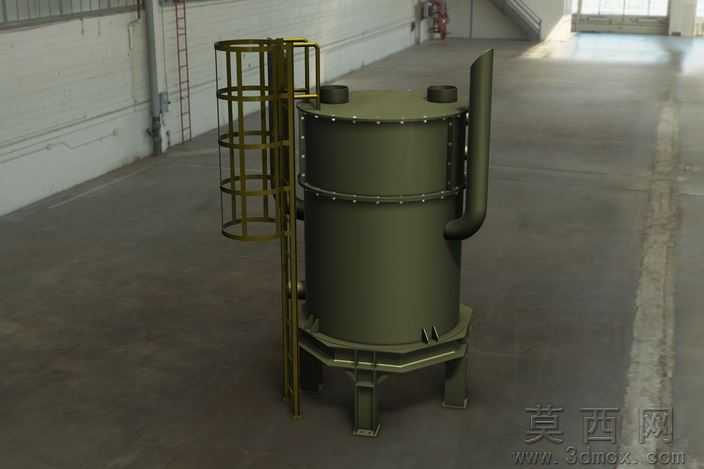

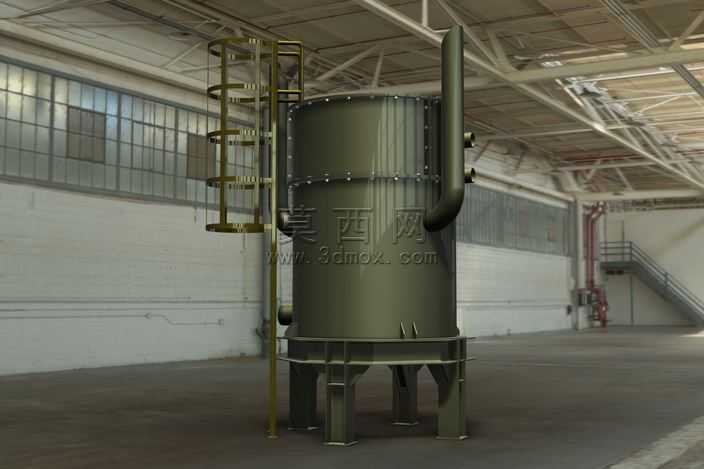

本作品为工业立式空气分离器罐体的三维建模设计成果，建模阶段采用参数化特征构建思路，首先以回转体特征完成罐体主体筒身的基础造型，严格匹配工业承压罐体的壁厚规范设定壳体厚度，确保结构符合常规工业分离设备的力学承载逻辑。筒身上下两端采用标准法兰边结构设计，通过阵列排布的螺栓孔特征实现端盖与筒身的装配定位，每一处螺栓孔的孔径、孔距均参照行业通用法兰标准设定，保证模型具备实际生产参考价值。罐体侧面的进出气管道采用扫掠特征完成建模，管道与筒身的衔接处做了平滑过渡的焊缝结构处理，还原真实工业设备的焊接装配细节；罐体旁侧的直爬梯与环形护笼采用线性阵列结合环形阵列的方式完成，爬梯踏步间距、护笼栏杆间距均符合工业安全操作平台的设计规范，爬梯与罐体的连接支架也做了对应的固定结构设计，还原设备的附属操作结构细节。罐体底部的支撑腿采用型材截面拉伸成型，支撑腿与罐体底部的连接座做了加强筋结构设计，保障罐体放置的结构稳定性，支撑腿底部预留的安装孔特征也完整呈现，满足设备落地固定的设计需求。材质渲染阶段，罐体主体采用军绿色工业防锈漆材质，调整材质的粗糙度参数还原漆面的哑光金属质感，螺栓、爬梯等金属配件采用做旧钢铁材质，添加细微的磨损、锈迹纹理提升真实感，地面采用工业厂房环氧地坪材质，背景搭配厂房钢结构、采光窗等环境元素，通过三点布光方案模拟厂房内的自然漫射光照，突出罐体的结构轮廓与材质质感，整体渲染效果贴近真实工业车间内的设备实景。设计过程中重点考量了空气分离器的功能结构逻辑，罐体内部预留的分离腔空间、进出气口的位置排布均符合气水分离的流道设计要求，所有外部附属结构的位置均避开设备的操作维护区域，兼顾结构合理性与操作实用性，模型的每一处特征都可编辑修改，能够用于工业设备展示、结构原理教学、生产方案参考等多个场景。
