手动台式压力机结构三维设计

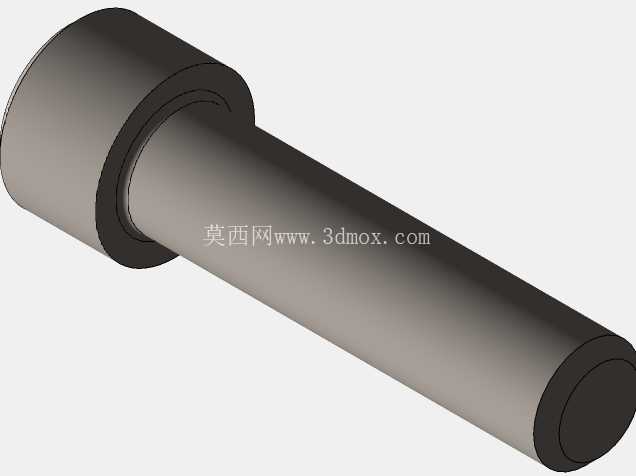

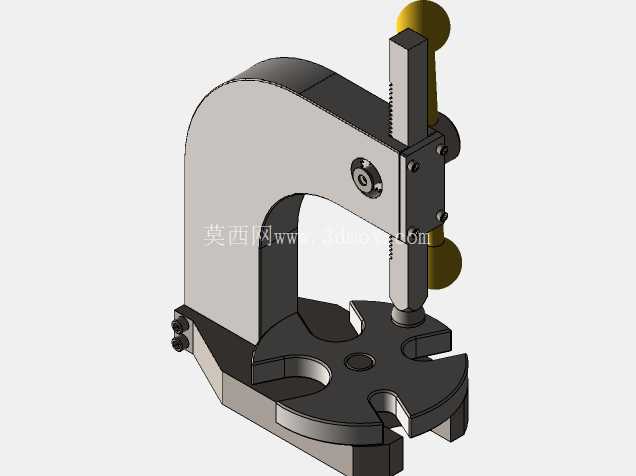

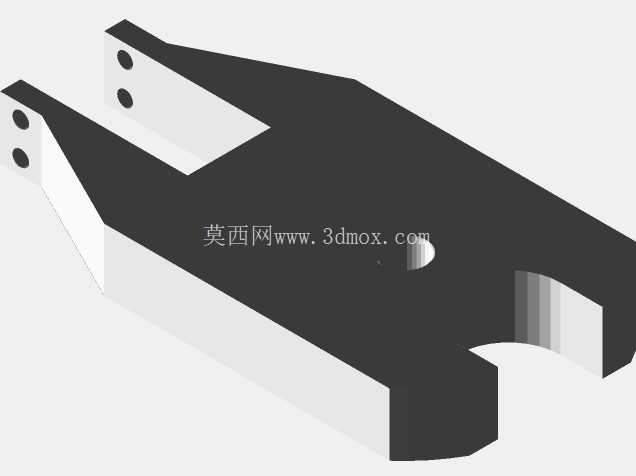

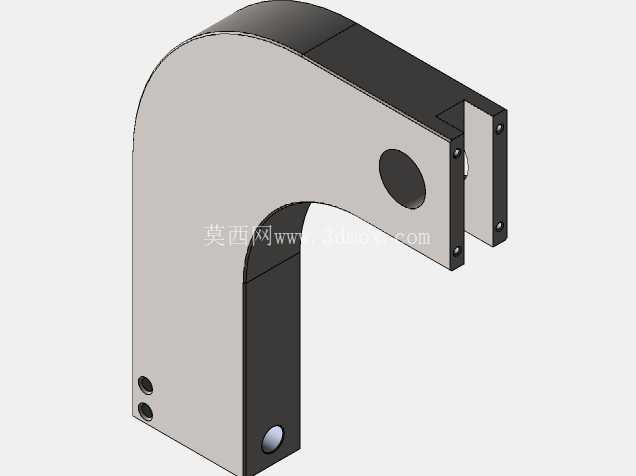

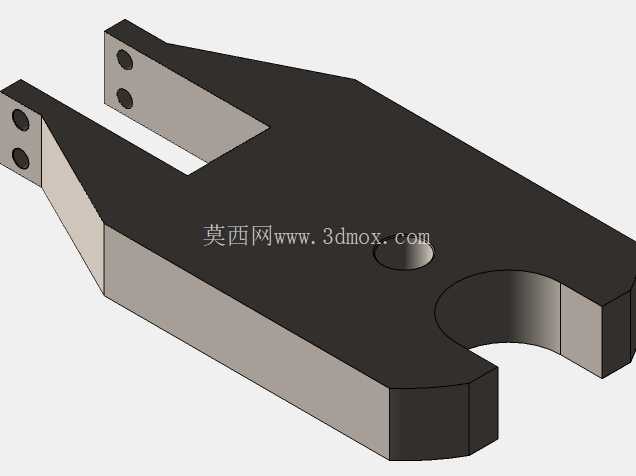

　　这款手动台式压力机的结构设计，完全围绕小零件压装、轻量冲压的车间实际场景展开，日常在五金维修、小批量零件加工、电子组件压合、小型轴承铆接工位上，这类设备的使用频率远高于大型冲压设备，毕竟不需要外接动力源，摆放在工作台面上就能作业，对场地的适配性极强。从结构布局来看，整体采用C型开式机身设计，这种开口结构的核心优势是操作空间开阔，操作人员可以从三个方向靠近作业工位，取放工件的时候不会被机身结构干涉，尤其是处理带异形伸出结构的小零件时，开式空间的便利性是闭式机身完全无法比拟的。机身主体采用一体式弯板结构，受力路径从压头作业点沿C型臂上下两端传导到底座安装面，设计时特意在C型臂的转角位置做了圆弧过渡处理，避免直角位置出现应力集中，长期承受压装反力的时候不会出现焊缝开裂或者机身变形的问题。

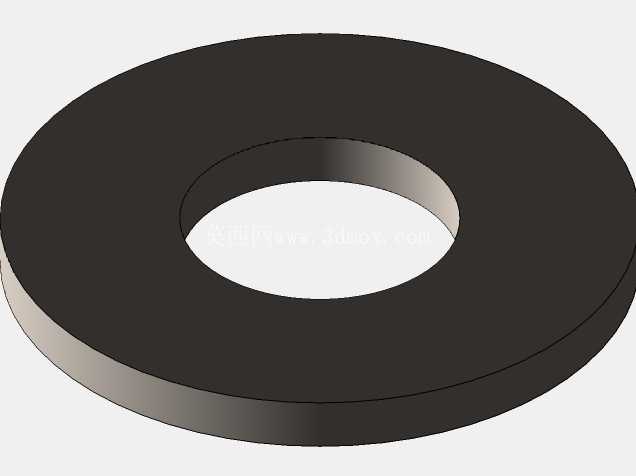

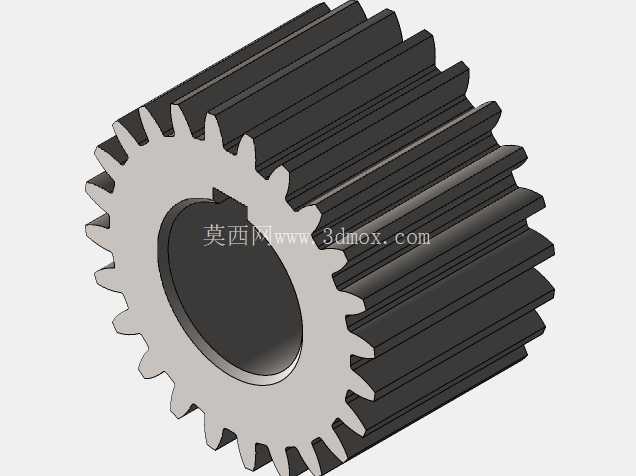

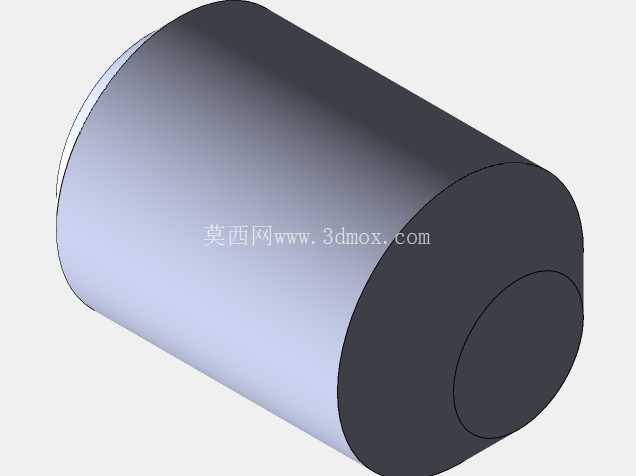

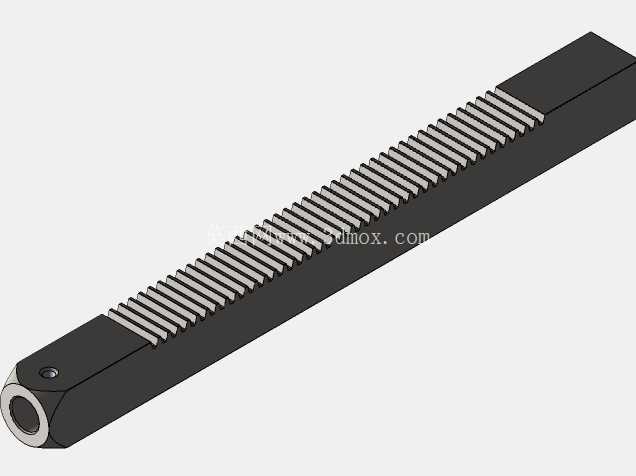

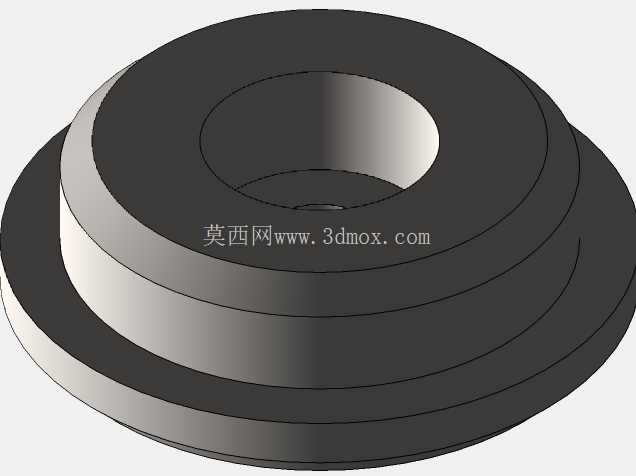

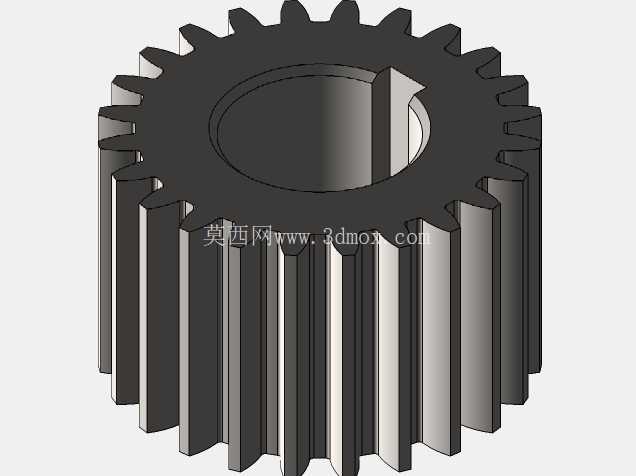

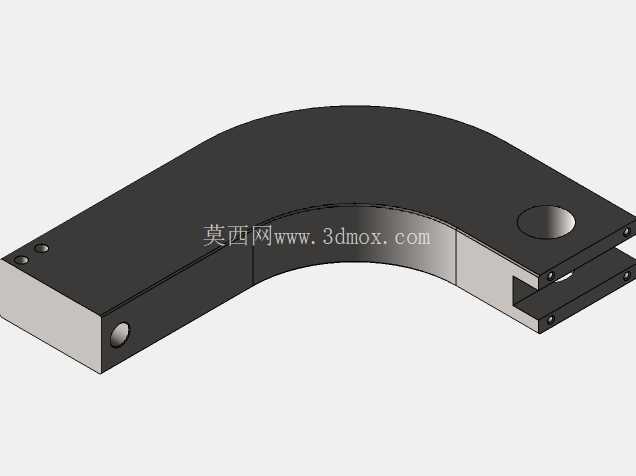

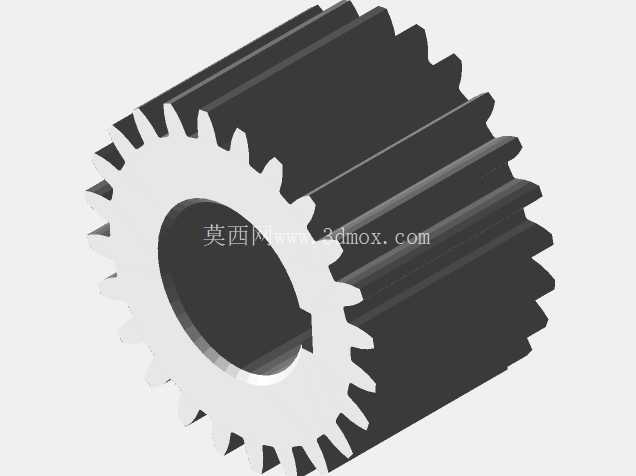

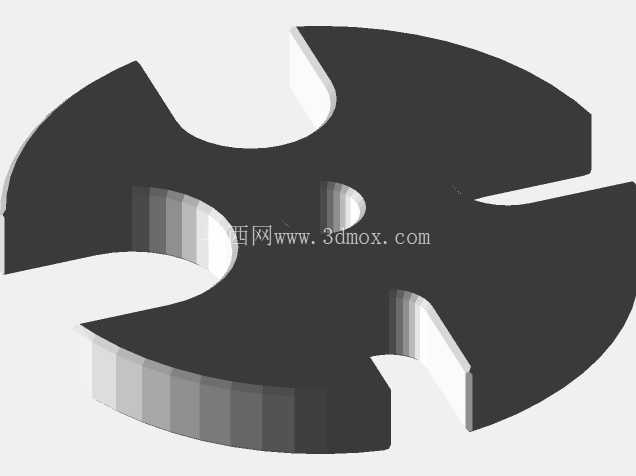

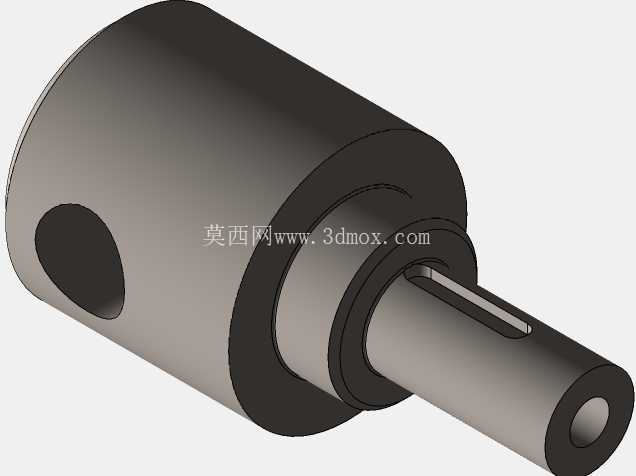

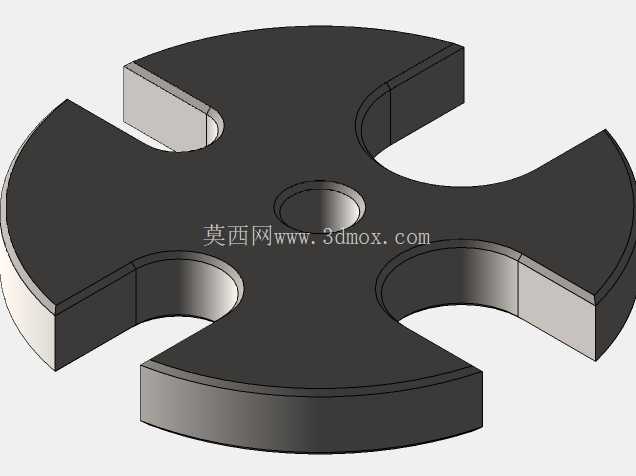

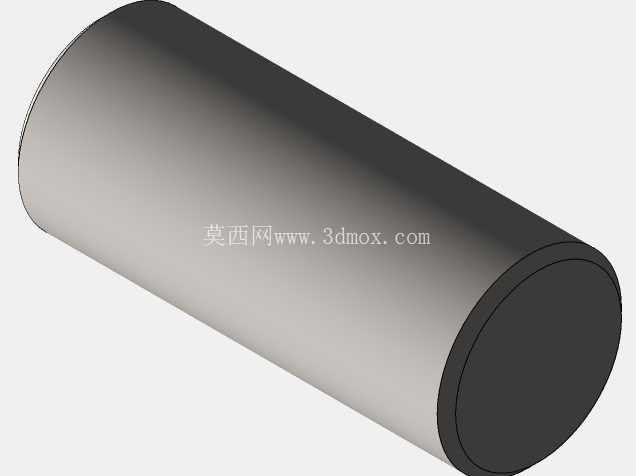

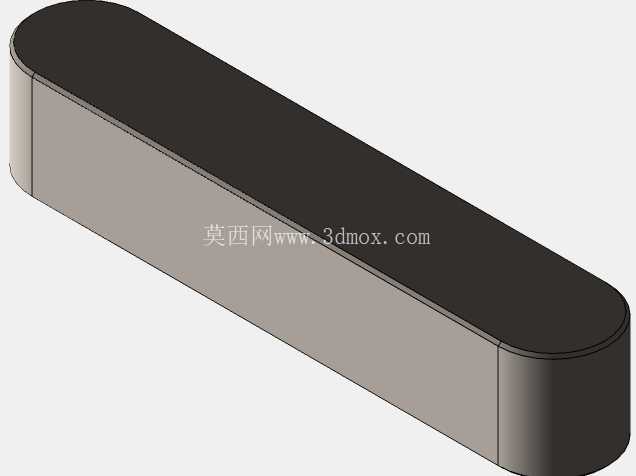

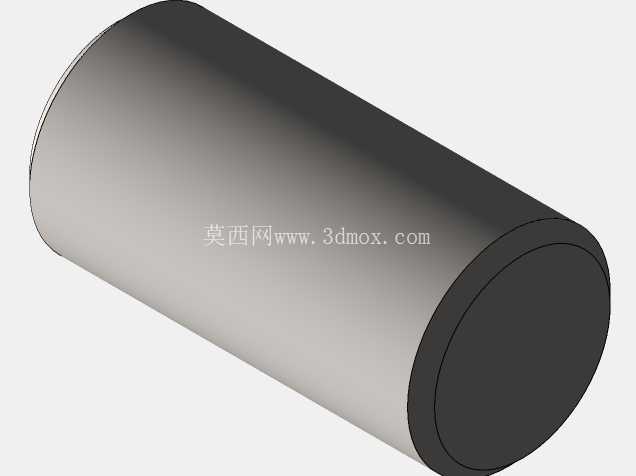

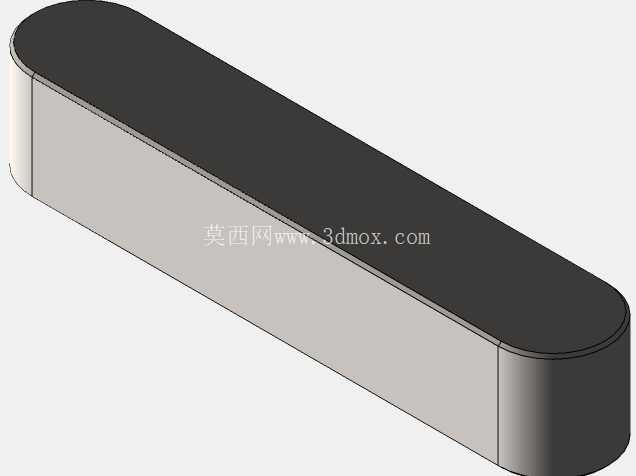

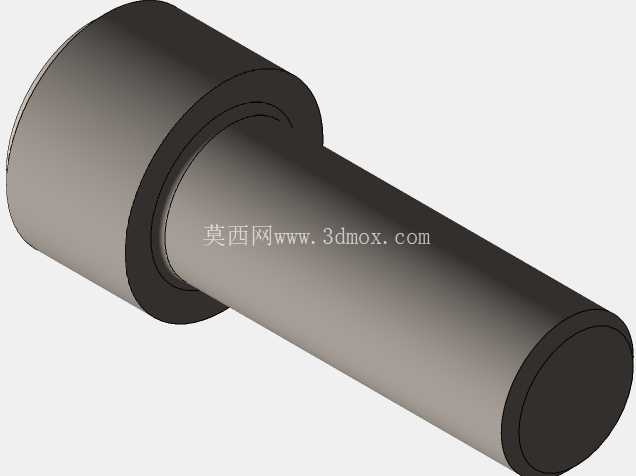

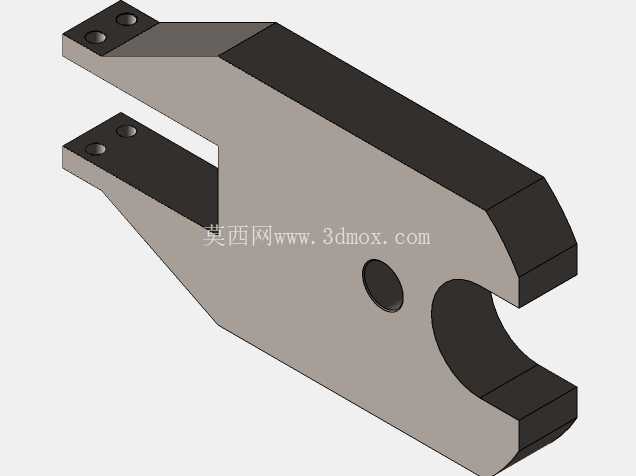

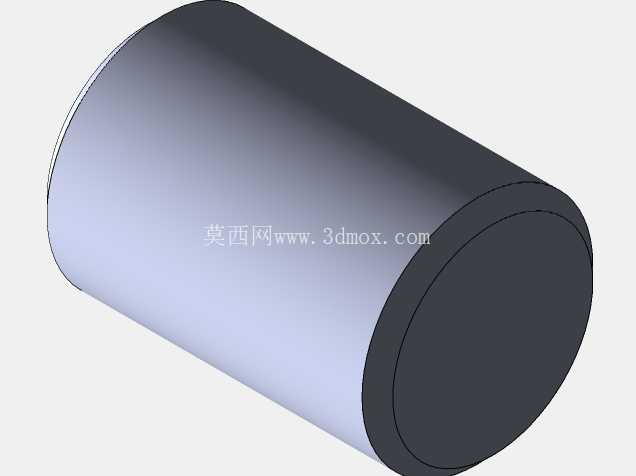

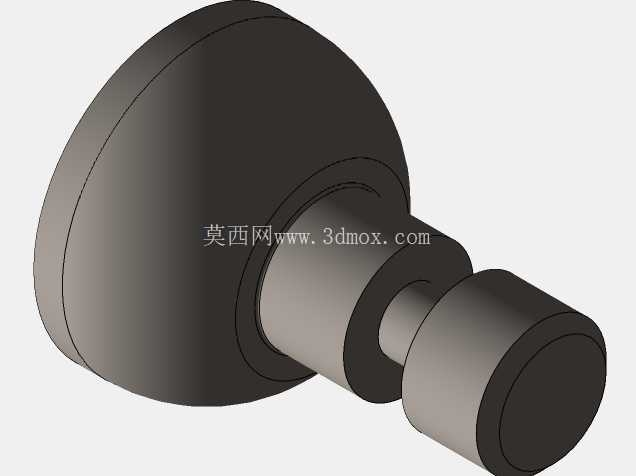

　　压头驱动部分采用手扳式齿轮齿条传动结构，操作杆上下两端都设置了握持球头，操作人员可以根据自身站位和施力习惯选择握持位置，下压过程中齿轮带动齿条做垂直直线运动，齿条和压头做刚性连接，传动过程没有多余的间隙，压头下行的直线度可以得到保证，不会出现压装偏斜的问题。齿条侧面加工了定位齿槽，配合机身内部的止退棘爪，下压到任意位置都可以实现锁止，避免操作人员松手后压头回弹造成安全隐患，回程的时候只需要拨动棘爪解锁，就可以扳动操作杆带动压头复位。作业端的底座工作台设计了十字型开槽结构，槽口的尺寸适配常用的工装压板、定位块安装需求，不管是压装小轴承、铆接铜套，还是给薄板材冲小型孔位，都可以通过槽口快速安装定制的定位工装，不需要额外在台面上钻孔攻丝，大幅缩短工装切换的准备时间。工作台中心位置预留了定位沉孔，压装带中心定位需求的零件时，可以直接插入定位销实现快速找正，压装过程中零件不会出现偏移。

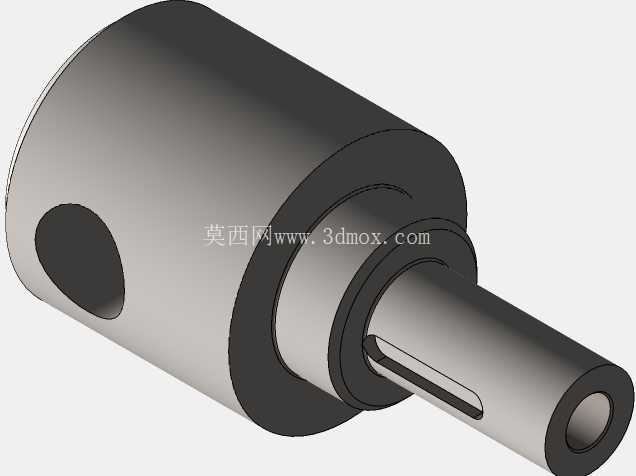

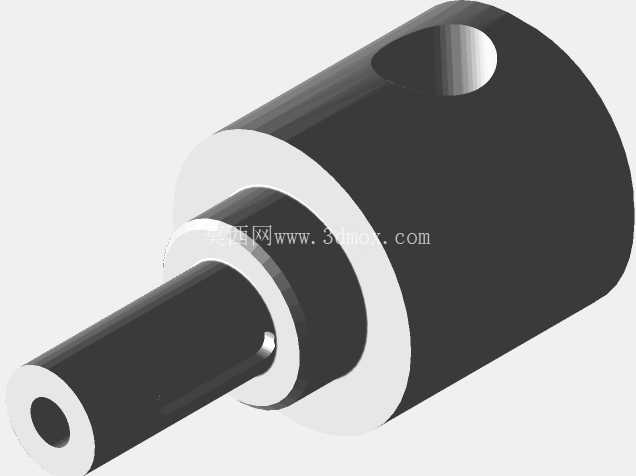

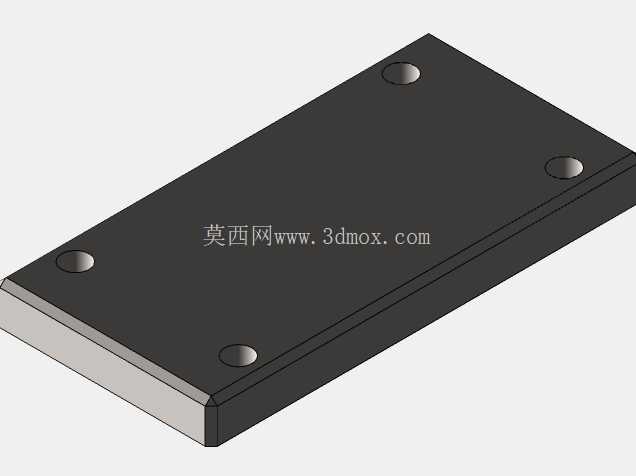

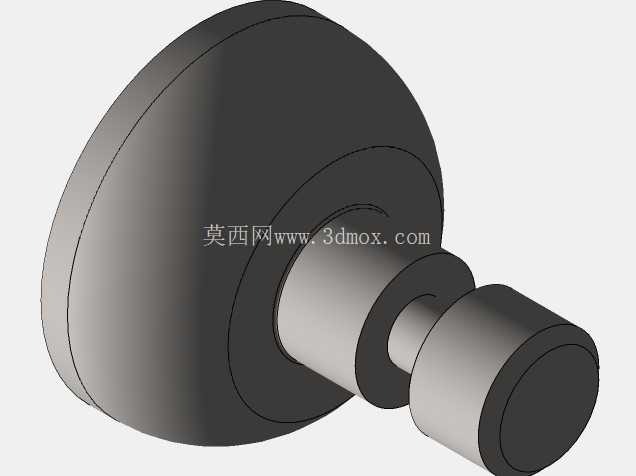

　　从安装边界来看，设备整体占地面积很小，底座的安装孔位按照常规重型工作台的T型槽间距设计，可以直接通过T型螺栓固定在标准钳工台面上，不需要额外制作安装底座，设备的垂直高度控制在常规台架作业的舒适操作区间，操作人员站立作业时扳动手柄的高度刚好在大臂自然下垂的施力区间，长时间作业也不容易产生肌肉疲劳。设计过程中特意控制了压头到机身内侧的开口深度，兼顾小零件作业的操作空间和机身的刚性表现，毕竟开口过深会导致C型臂受力时的张口变形量变大，直接影响压装精度，经过反复调整臂厚和开口比例，在额定压装力范围内，机身的变形量可以控制在普通小零件压装的精度允许范围内，完全满足维修、小批量生产的精度要求。压头的端部设计了标准的连接孔，可以根据作业需求更换不同的压头附件，比如平压头、铆接头、冲孔冲头，不需要拆解主体结构就可以快速切换作业功能，拓展设备的适用场景。

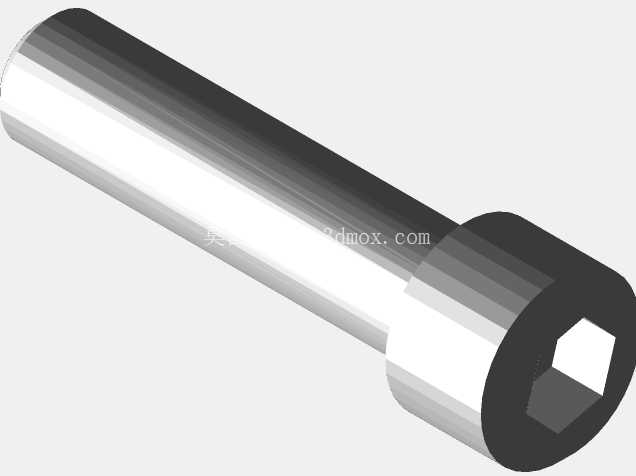

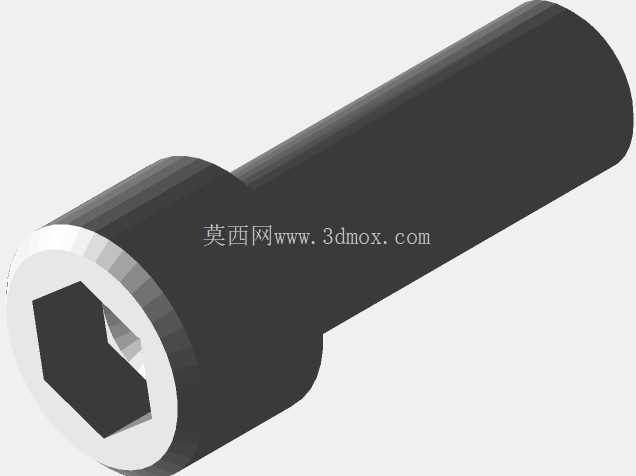

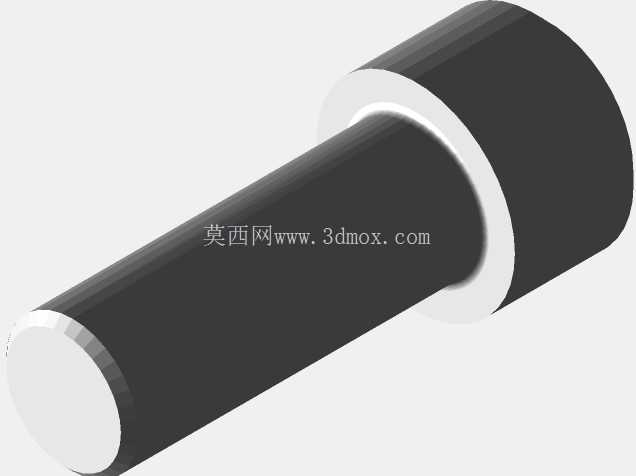

　　这类手动压力机的核心优势就是结构简单可靠，没有复杂的气动、液压元件，日常维护只需要定期给齿轮齿条传动位置加注润滑脂就可以长期使用，不存在气动元件漏气、液压系统漏油的维护痛点，在没有压缩气源的维修工位、野外临时作业点、小型加工个体户的作坊里，这类设备的实用性非常突出。设计时所有的连接紧固件都采用标准件，机身的加工面也尽量减少复杂曲面，普通的铣削、钻削设备就可以完成全部零件加工，加工成本控制在很低的区间，不管是企业自制作为工位工装，还是小批量生产作为通用工具售卖，都有很强的成本优势。实际作业过程中，操作人员可以通过手扳的力度直观感知压装过程的阻力变化，压装过盈配合的小零件时，可以精准控制压入的力度和行程，不会像气动压力机那样因为行程控制不当把零件压裂，这也是手动压力机在精密小零件压装工位一直无法被完全替代的核心原因。
