行程可调式500kg通用气压压力机结构

　　这款500kg额定出力的气压驱动压力设备，在中小批量五金加工、电子组件装配、小尺寸塑胶件后处理场景中适配性极强，日常产线里的薄金属片冲切、接线端子铆压、塑胶壳体热熔压合、小尺寸零件校形、纸质垫片落料这类工序都能覆盖，相比同吨位液压机没有漏油污染风险，启动响应速度更快，配套普通工厂0.5-0.8MPa标准压缩气源即可运行，不需要额外配置液压站，占用车间场地面积更小，很适合集成到小型自动化产线的压装工位，或是作为独立工位供操作工人手动上下料使用。

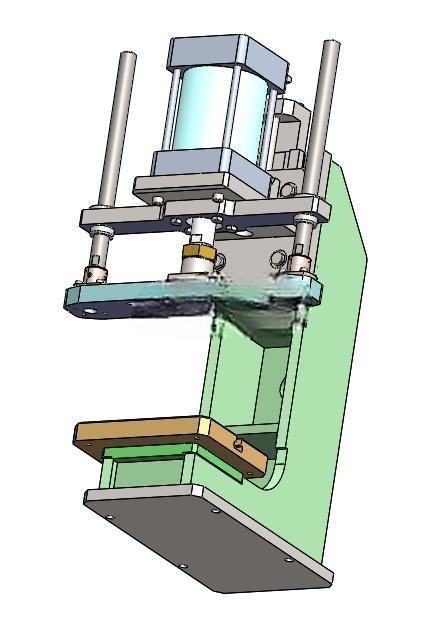

　　从结构设计逻辑来看，整机采用C型开式机身布局，这种布局的优势是操作面开阔，工人从三个方向都能方便取放工件，不会被立柱遮挡操作视线，机身主体采用铸铁材质一体加工成型，导向立柱安装面、气缸固定面、工作台面一次装夹铣削完成，保证各安装面的平行度与垂直度公差控制在0.02mm/100mm以内，避免长期受力后机身出现形变导致压装精度偏移。双导柱的导向结构搭配直线轴承做滑动支撑，相比单导柱结构抗偏载能力提升40%以上，压头下行过程中不会因为工件放置偏移出现卡滞、压头歪斜的问题，导柱表面做了硬铬镀层处理，耐磨性能提升的同时也能避免车间水汽、油污锈蚀导柱表面，延长导向组件的维护周期。

　　行程可调功能是这款设备的核心设计点，压头组件上方设置了硬限位调节块，通过旋转调节螺杆就能改变压头的下行极限位置，调节行程范围覆盖0-50mm，调节刻度精度达到0.1mm，不需要更换工装就能适配不同高度的工件压装需求，调节完成后通过锁紧螺母固定限位位置，避免设备运行过程中限位位置偏移导致压装深度不合格。驱动气缸采用标准100mm缸径的带导杆气缸，本身自带防转功能，不需要额外给压头做防转结构就能保证压头的周向位置精度，气缸上下端都设置了缓冲调节旋钮，可以根据压装速度需求调整气缸到位缓冲力度，减少压头到位时的刚性冲击，降低设备运行噪音，也能避免冲击力过大压伤工件表面。

　　工作台面采用可拆卸式设计，台面加工有标准T型槽，方便用户根据加工需求安装定制工装夹具、定位块，不需要额外在台面上钻孔攻丝，下工作台的安装位置也预留了高度调节空间，可以通过更换支撑垫块调整闭合高度，适配更高尺寸的工件加工需求。设备的气动控制元件全部集成在机身侧面的安装槽内，过滤减压阀、电磁阀、节流阀采用模块化安装，后期维护更换元件时不需要拆解机身结构，气路走线全部藏在机身内部的走线槽内，避免车间加工产生的金属碎屑、灰尘堆积在气管接头处导致气路泄漏。操作按钮采用双手启动设计，两个启动按钮间距超过300mm，必须同时按下设备才会启动压合流程，从硬件层面避免操作人员单手操作时误触导致的工伤风险，同时预留了自动化接口，可以对接外部PLC的控制信号，接入自动上下料机构实现无人化压装作业。

　　安装边界方面，整机底座的安装孔位按照通用工业设备安装标准设计，四个固定孔间距为220mm*180mm，可以直接固定在标准铝型材工作台或者铸铁工作平台上，不需要额外做定制安装支架，设备运行时的最大振动加速度不超过0.5g，普通车间地面不需要做额外的减震处理就能满足安装要求，整机总高度控制在580mm以内，加上上方气管接头的总高度也不超过620mm，对车间层高没有特殊要求，甚至可以放置在标准防静电工作台面上使用。气路接口采用标准G1/4快插接头，配套工厂常见的8mm外径气管就能快速接通气源，不需要做特殊的气路转接。

　　在实际选型适配时，需要注意这款设备的额定出力是在0.6MPa气源压力下的参数，如果车间气源压力不足，实际压装出力会相应降低，可通过更换更大缸径的气缸或者加装增压阀提升出力，但不建议超过设备机身的额定承载上限，避免长期过载使用导致机身出现裂纹、导向部件变形。日常维护只需要定期给导柱添加润滑脂、排空过滤减压阀内的积水、检查气管接头是否有泄漏即可，维护成本远低于同吨位的液压压力机，很适合小型加工车间、电子装配厂、五金加工厂做小吨位压装工序使用。
