手动连杆式小型冲压加工装置结构

在小批量五金件加工、维修车间零散压装作业场景里，这类手动连杆冲压装置的应用覆盖度非常高，不同于大型气动、液压冲压设备需要配套气源、电源管线，它完全依靠机械连杆的力放大效应实现手动施压，不需要额外动力接入，在无供电的野外维修、教学实训工位、小作坊打样环节都能适配。从实际用途来看，它可以完成薄金属片的冲裁、小尺寸五金件的压装铆接、纸质垫片的裁切、小型塑胶件的压合定型，作业力度可以通过操作人员的施力大小灵活控制，不会因为压力过载损坏脆性工件，尤其适合对压装力度敏感的小零件装配工序。

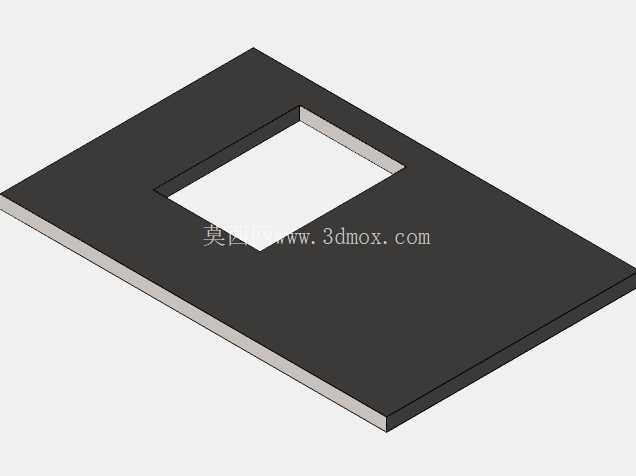

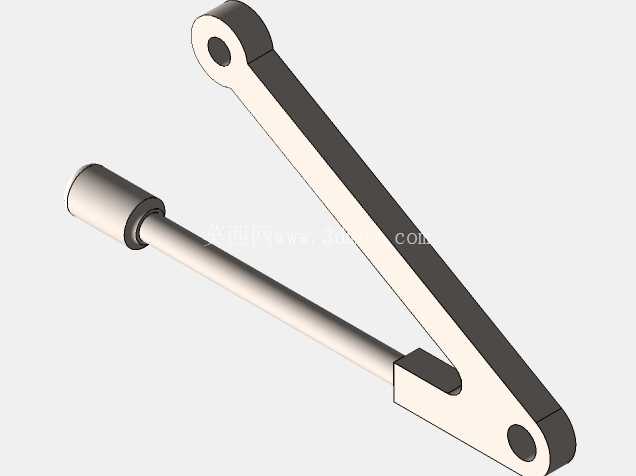

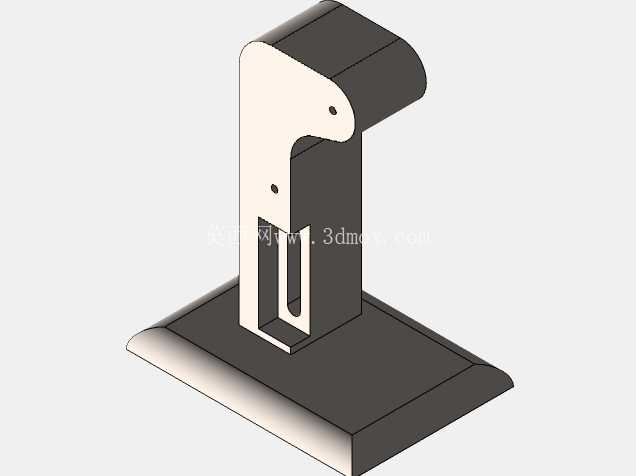

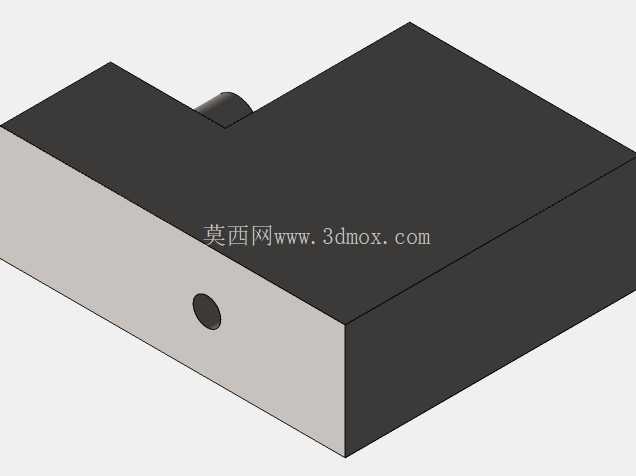

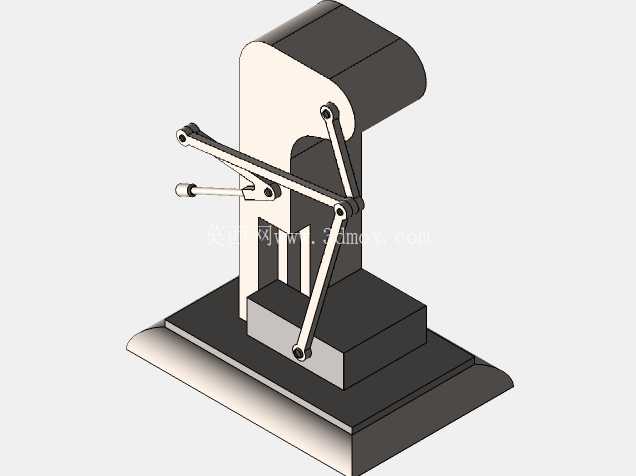

从功能特性上拆解，这套结构核心采用多组铰接连杆组成力放大机构，当操作人员扳动水平方向的操作手柄时，连杆组会沿着预设的铰接点轨迹运动，将人手施加的水平方向力矩转化为压头垂直向下的冲压力，连杆在接近下死点位置时会进入力学上的死点区域，此时压头可以保持稳定的保压状态，不需要操作人员持续施加很大的力就能维持压装位置的压力，这个特性在需要短时间保压的铆接、压合作业里实用性很强。压头下方设置了可更换的工位垫块，不同厚度的工件可以通过更换垫块调整压合行程，避免因为行程不匹配出现压不到位或者过压损坏工件的问题，底座采用加宽的平板式结构，和工作台面接触的面积足够大，作业时不会因为施压出现侧翻或者偏移，不需要额外打膨胀螺丝固定，移动位置非常方便。

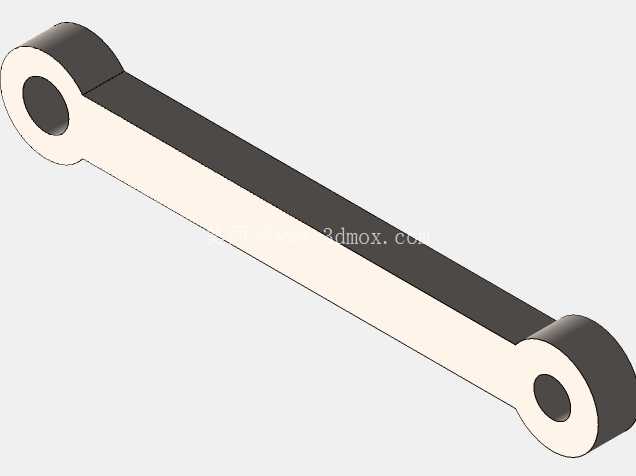

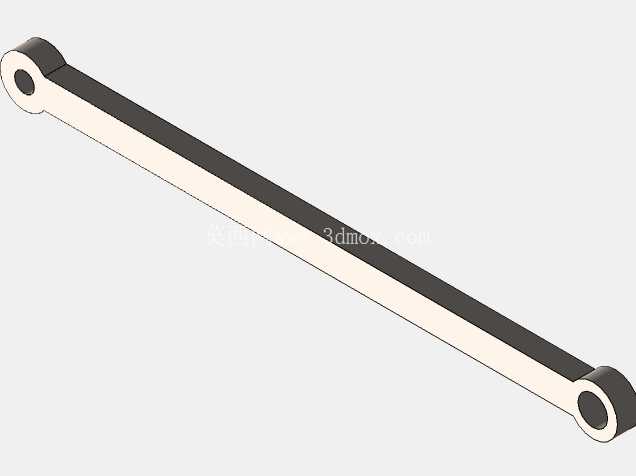

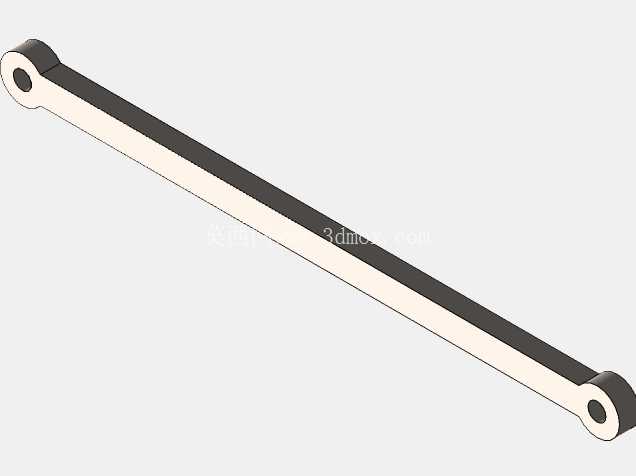

设计思路上，这套结构优先考虑了加工制造的便捷性，所有的连杆构件都采用等厚度的板材切割成型，铰接位置采用标准销轴连接，没有复杂的曲面加工或者特殊定制零件，普通的线切割、钻床设备就能完成全部零件的加工，后期维护时如果销轴出现磨损，直接更换标准圆柱销就能恢复精度，维修成本极低。结构的运动轨迹经过反复校核，压头全程保持垂直上下运动，不会出现侧向偏移，保证冲压位置的精度，操作手柄的长度经过力学计算，普通人单手施加10公斤左右的力，压头位置就能输出接近1吨的冲压力，完全覆盖小型冲压作业的力度需求。整体的外轮廓尺寸控制在长350毫米、宽200毫米、高400毫米范围内，占用工作台的面积很小，普通的钳工台就能放置，安装时不需要预留额外的操作避让空间，手柄的操作位置距离底座台面高度在150毫米左右，符合人工站立操作的人机工程学尺寸，长时间作业也不容易出现手臂疲劳。

从安装边界来看，底座上预留了四个沉头安装孔，如果需要固定在工位上长期使用，可以通过螺栓穿过安装孔将装置锁紧在工作台面上，此时可以承受更大的冲压力，完成厚度更大的板材冲压作业；如果是临时移动使用，依靠底座自身的重量就能保持稳定，不需要额外固定。压头的下行行程设置为50毫米，可以适配最大40毫米厚度的工件加工，压头端面设计成标准的平面接口，可以根据不同的作业需求更换不同形状的压头，比如冲裁用的刃口压头、压装用的橡胶缓冲压头、铆接用的成型压头，拓展性很强。整个结构没有外露的齿轮、弹簧等容易夹手的构件，所有铰接点的转动位置都做了圆角处理，操作时的安全冗余度很高，不会出现运动构件剐蹭操作人员的问题，适合在教学场景里给学员演示连杆机构的力传递原理，也能让学员直观理解冲压设备的基本工作逻辑。在实际车间使用里，这类小型手动冲压装置往往是大型冲压设备的补充，当遇到小批量、多品种的零散加工订单时，不需要启动大型设备耗费额外的能耗，用这个手动装置就能快速完成加工，换型时间几乎为零，能大幅提升零散工序的加工效率。
