多线程电源变压器配套输送定位工装结构

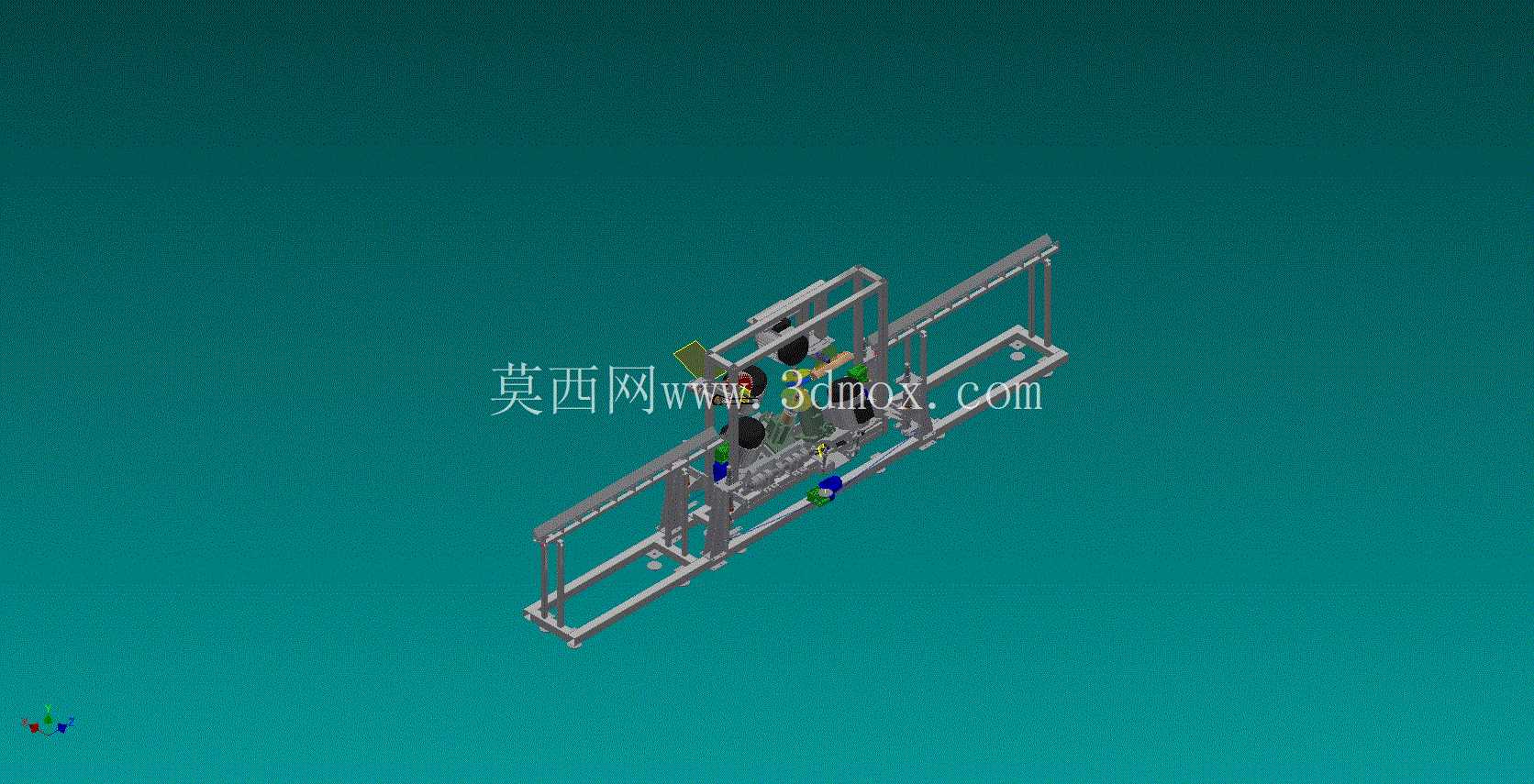

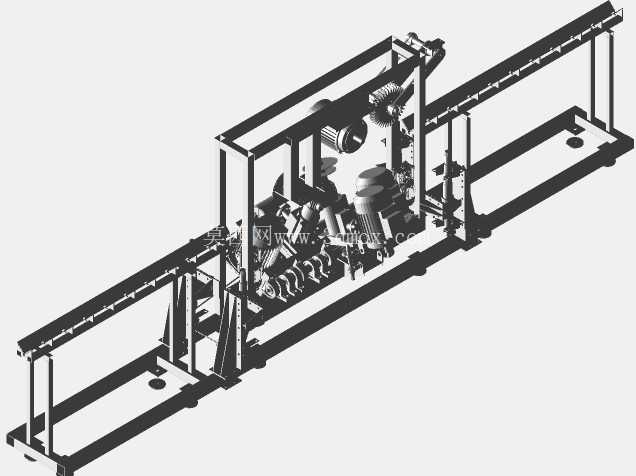

　　这套结构的设计初衷，是解决电源变压器生产环节中，多工序并行作业时的工件流转与定位精度问题，适配中小功率电源变压器的组装、检测、引脚处理等连续工位需求。从整体布局来看，主体采用双列平行铝型材搭建长条形机架，型材选型兼顾了机架整体刚性与轻量化需求，型材槽口直接作为输送导轨的安装基准，省去了额外的导轨安装垫板，既压缩了整体横向占用宽度，也能保证两侧导轨的平行度公差控制在合理范围内，避免载具在输送过程中出现卡滞、偏斜的问题。机架的长度方向预留了足够的工位扩展空间，可根据实际产线的工序数量增减作业工位，不需要对主体机架做大规模改动，适配不同产能规模的变压器生产场景。

　　在载具设计层面，每一个载具都设置了与变压器外壳轮廓匹配的仿形定位槽，定位槽的边缘做了0.2mm的导入倒角，方便人工或者机械手上下料时快速将工件放入定位槽，不需要反复调整位置就能保证定位精度，定位槽的深度根据变压器本体的高度做了适配，既保证工件放置后不会在输送过程中倾倒，也不会遮挡变压器的引脚、接线端等需要作业的部位。载具底部设置了与导轨配合的导向滑块，滑块采用耐磨工程塑料材质，长期运行不会刮伤铝型材导轨表面，同时能降低滑动阻力，减少输送驱动的负载。载具之间设置了可调节的间距挡块，可根据不同型号变压器的尺寸调整相邻载具的间隔，避免工件之间发生碰撞干涉。

　　驱动部分采用同步带配合拨块的结构，拨块的位置可根据载具的间距做灵活调整，同步带的张紧机构设置在机架的端部，张紧力调节方便，不需要拆解其他部件就能完成维护。在每个作业工位的对应位置，都设置了独立的载具锁紧机构，当载具输送到作业位置时，锁紧机构的定位销会自动插入载具底部的定位孔内，将载具的位置完全固定，避免作业过程中载具出现窜动，影响组装或者检测的精度，锁紧机构的触发采用机械式行程开关触发，不需要额外的传感器配合，结构简单可靠，在车间多尘、有少量焊锡烟雾的环境下也能长期稳定运行，不会出现光电传感器误触发的问题。

　　机架的侧面预留了电气元件、气路元件的安装槽位，线槽、气管都可以隐藏在铝型材的槽口内部，不会外露在设备外侧，既让整体外观更整洁，也能避免生产过程中线缆、气管被工件或者工具刮蹭造成损坏。设备的安装脚座采用可调节高度的脚杯，可根据车间地面的平整度调整每个脚座的高度，保证机架整体处于水平状态，避免因为地面不平导致输送过程中载具出现单侧受力磨损加剧的问题，脚座的底部设置了橡胶减震垫，可减少设备运行时的振动传递到地面，也能隔绝地面的振动传递到设备上，保证工位作业的稳定性。

　　从实际应用场景来看，这套结构可直接对接变压器生产的上料工位，依次完成引脚焊锡、外观检测、性能测试、标签粘贴等多个工序的工件输送，不需要在每个工序之间单独设置搬运机构，大幅减少了工件在工序间流转的辅助时间，提升整体生产效率。针对多线程并行作业的需求，双列导轨的设计可同时输送两种不同型号的变压器工件，两侧的输送驱动独立控制，可根据不同型号的生产节拍单独调整输送速度，满足多品种小批量的生产需求，也可以在一侧设备维护时，另一侧继续保持运行，减少产线停线的时间。

　　在设计细节上，所有的运动部件都预留了润滑注油孔，日常维护时不需要拆解部件就能完成润滑保养，延长设备的使用寿命。所有的外露紧固件都采用内六角圆柱头螺钉，螺钉头部沉入型材或者零件的沉孔内，不会有突出的棱角刮蹭操作人员或者工件。机架的端部设置了硬限位挡块，避免同步带失效时载具从机架端部滑落，挡块表面设置了聚氨酯缓冲垫，可吸收载具撞击时的冲击力，不会因为撞击导致载具上的工件脱落或者损坏。针对变压器生产中可能存在的少量助焊剂滴落问题，在导轨下方设置了可拆卸的接渣盘，接渣盘采用不锈钢材质，可定期抽出清理，避免焊锡渣、助焊剂残留堆积在导轨或者传动部件上，影响设备正常运行。
