汽车凸轮轴位置传感器触发安装套件

项目分类:汽车类 发布时间:2024-12-23 ID:861781
  • 汽车凸轮轴位置传感器触发安装套件
  • 汽车凸轮轴位置传感器触发安装套件
  • 汽车凸轮轴位置传感器触发安装套件

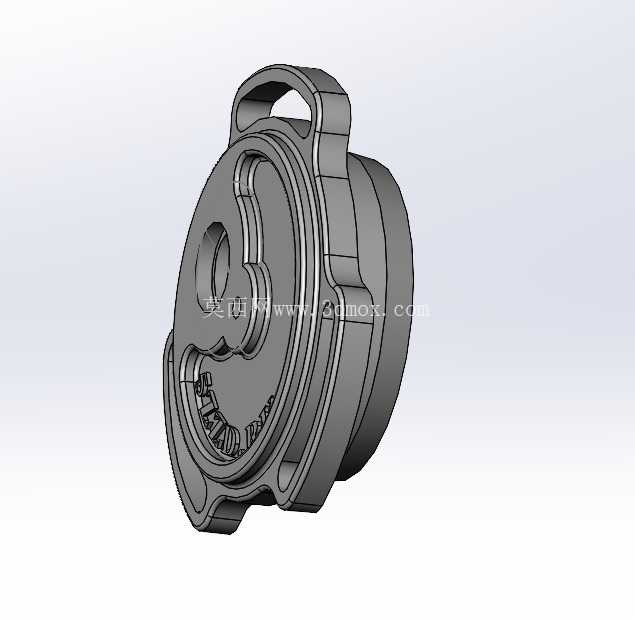

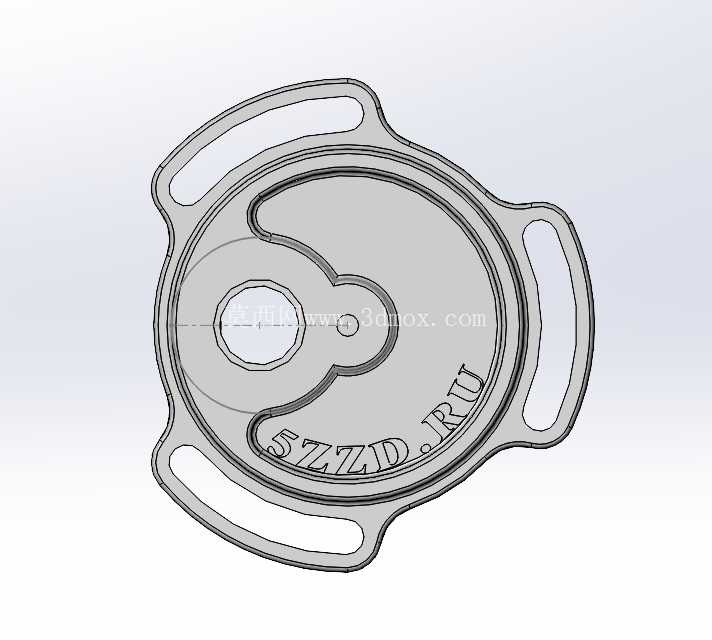

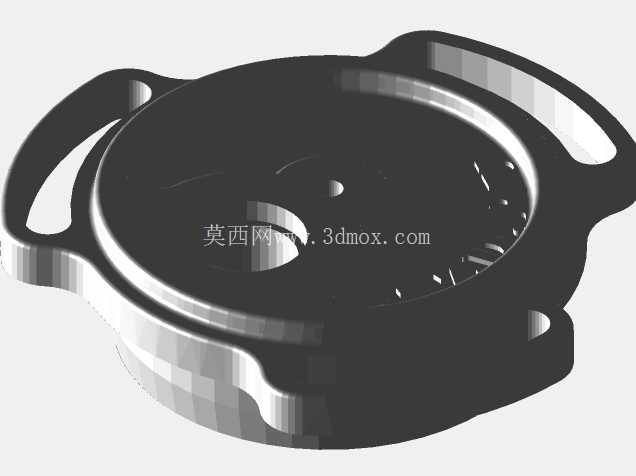

  这套触发套件是针对汽车凸轮轴位置信号采集场景设计的配套安装结构,核心作用是为凸轮轴位置传感器提供稳定的触发基准与安装定位载体,适配对应型号发动机的凸轮轴端安装空间,解决非原厂改装、替换维修场景下传感器触发间隙不准、信号丢齿的常见问题。从结构设计来看,主体采用带四个对称挂耳的圆盘式构型,中心开设与凸轮轴端轴径匹配的定位圆孔,圆孔周边做了阶梯式限位凸台,装配时可以直接卡入凸轮轴端的对应定位槽,不需要额外加工定位销孔,靠凸台与轴端的过盈配合就能限制周向转动,避免长期运行后套件移位导致的信号偏差。四个挂耳沿圆盘外沿均匀分布,每个挂耳上都开有长圆形安装过孔,孔位的长度方向沿圆盘径向设置,允许安装时根据传感器的实际安装位置做±2mm的径向微调,适配不同批次传感器壳体的安装公差,也能兼容同系列不同排量发动机的凸轮轴端安装孔位偏差。圆盘的触发面做了特殊的缺角式轮廓设计,缺角的弧度与凸轮轴的转角信号齿形完全匹配,当凸轮轴转动时,缺角的边缘会精准扫过传感器的感应端面,产生对应缸序的凸轮轴位置信号,给ECU提供判缸基准,确保喷油、点火正时的准确性。

  触发面的平面度控制在0.1mm以内,与传感器感应端面的设计间隙为1.2±0.3mm,这个间隙范围既可以避免转动过程中套件与传感器端面发生刮蹭,又能保证传感器的信号强度足够,不会因为间隙过大出现信号弱、丢脉冲的问题。套件本体的壁厚设计为2.5mm,挂耳位置做了局部加厚到4mm的加强筋处理,从圆盘主体一直延伸到挂耳的安装孔周边,抵消发动机运行时的振动带来的应力集中,避免挂耳在长期交变振动下出现断裂。材料选用Petg制作打印件时,需要注意打印层厚设置为0.2mm,填充率不低于80%,打印方向沿圆盘轴向堆叠,保证触发面的层间结合强度,避免高速转动时触发面出现层间剥离。

  实际装车验证时,套件安装完成后需要手动盘车两圈以上,确认转动全程套件与传感器、周边气门室盖内壁没有干涉,再启动发动机怠速运行,用诊断仪读取凸轮轴位置信号的数据流,确认信号无跳变、无故障码后再完成最终装配。这套结构的设计没有采用传统的金属冲压件构型,而是用一体化的盘式结构整合了定位、触发、安装三个功能,减少了装配时的零件数量,不需要额外的调整垫片,靠自身的结构公差就能保证触发间隙的准确性,对于维修替换、改装升级场景来说,不需要对原厂的传感器安装位做任何改动,直接替换原有损坏的触发轮即可,大幅降低了安装调试的难度。

  另外,套件外沿的刻字区域做了下沉0.2mm的凹槽设计,刻字内容不会因为长期转动与周边部件摩擦而磨损,方便维修时识别零件型号,避免错装。在安装边界上,套件的最大外圆直径比原厂触发轮小1.5mm,避免与气门室盖内部的加强筋发生干涉,四个挂耳的外伸长度控制在12mm以内,不会超出凸轮轴端的安装空间,即使是在空间紧凑的横置发动机舱内,也不需要拆卸周边的进气管路就能完成安装作业。触发面的缺角位置做了R0.5mm的圆角处理,避免尖锐边缘在转动时产生气流扰动带来的异常噪音,同时也能减少应力集中,提升缺角位置的抗疲劳强度。
