金属片材V2000滚压成型辊组结构设计

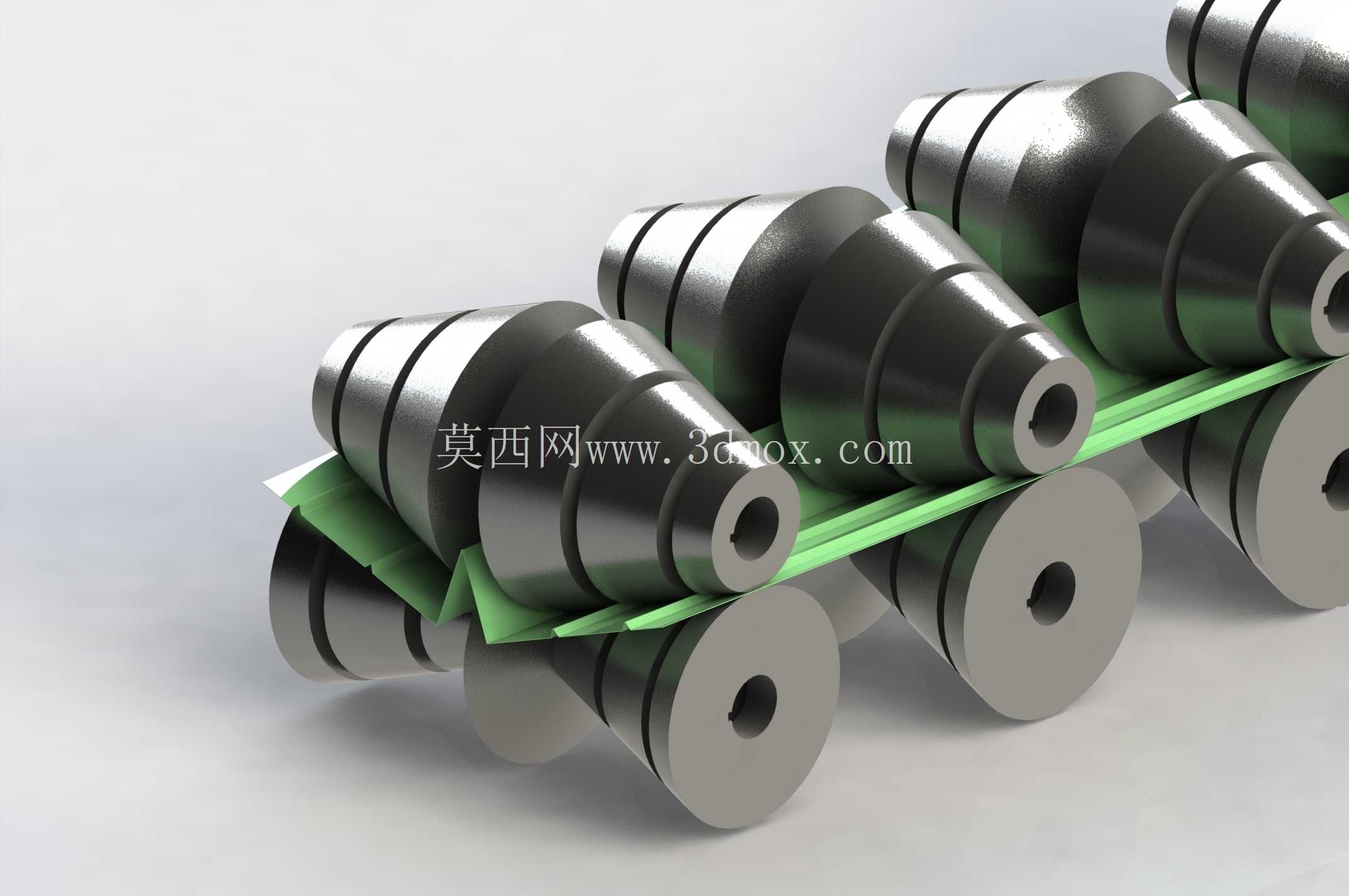

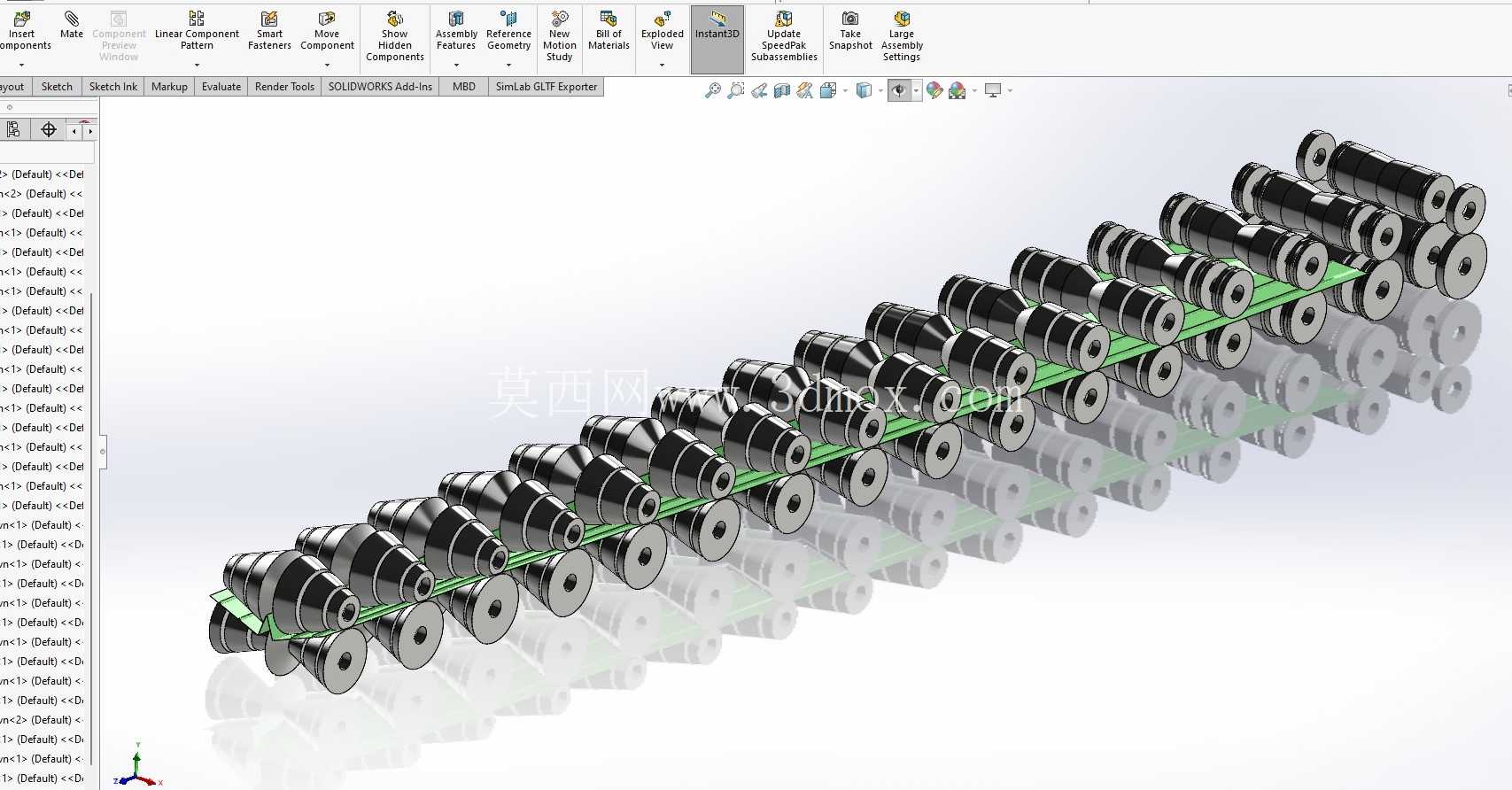

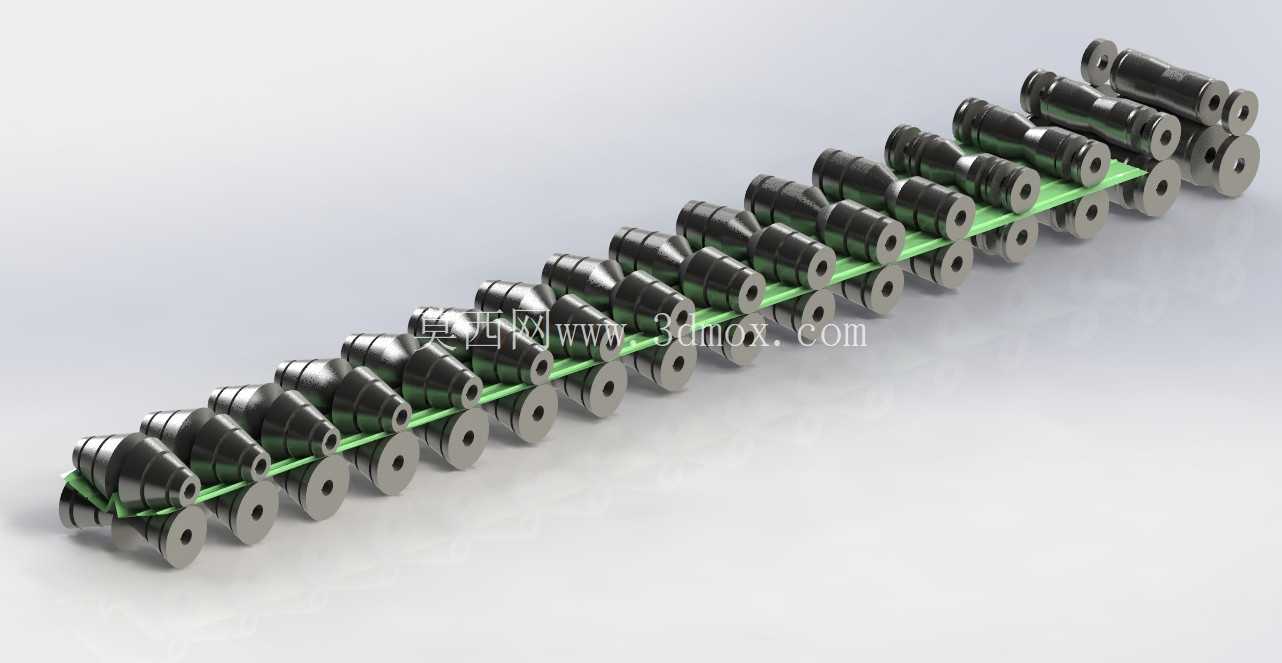

　　整套辊组采用多道次渐进成型逻辑，共配置12组成型辊轮，分为初成型段、精成型段、校直段三个功能区段：初成型段的6组辊轮采用大圆弧过渡轮廓，逐步将平直带材的两侧边缘向上弯折，每道次弯折角度控制在15°以内，避免单次变形量过大导致带材出现拉裂、起皱缺陷；精成型段的4组辊轮采用与目标型材截面完全匹配的仿形轮廓，通过上下辊的配合压合，将带材逐步弯折至设计要求的截面形状，辊轮表面做硬质氧化处理，硬度达到HRC58-62，减少长期连续作业带来的表面磨损，避免成型件表面出现压痕、划伤；校直段的2组辊轮带有微调结构，可通过调整辊轮的水平偏移量，修正成型过程中产生的侧弯、翘曲缺陷，保证出料的直线度满足后续定尺切割、冲孔工序的定位要求。这套滚压成型辊组针对厚度0.8-2mm的冷轧钢带、镀锌板等连续金属片材设计，主要应用于轻钢龙骨、汽车型材、货架立柱、电缆桥架等长条形金属构件的连续冷弯成型生产线，可替代多道冲压折弯工序，实现单条产线每分钟15-25米的连续成型作业，相比离散冲压工艺，材料利用率提升12%以上，成型后构件的尺寸一致性偏差可控制在0.1mm/米范围内，适配多数民用及工业金属型材的规模化生产需求。

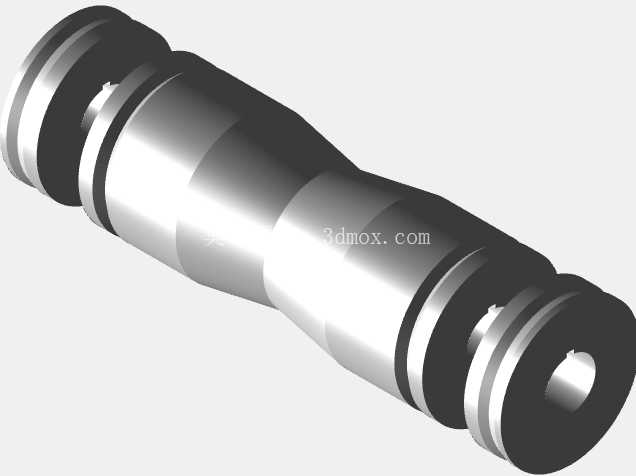

　　辊轮的安装基准采用统一的空心轴孔设计，轴孔直径为φ40mm，键槽宽度12mm，可直接适配行业通用的滚压成型机主轴，无需额外定制连接轴套；相邻两组辊轮的中心距统一为180mm，安装时可直接在标准成型机机架上定位，不需要重新加工机架安装孔位，大幅缩短产线调试周期。上下辊轮的啮合间隙采用偏心调节机构，可根据加工片材的实际厚度在0.1-0.5mm范围内微调，间隙调整精度可达0.02mm，适配不同厚度、不同材质的带材加工需求，当加工硬度较高的不锈钢带材时，可适当放大间隙避免辊轮过载崩边，加工软质铝板时可缩小间隙保证成型轮廓饱满。

　　片材导向结构采用两侧对称的弹性侧导板，安装在初成型段的进料位置，导板工作面镶嵌聚四氟乙烯耐磨条，可根据带材宽度在100-300mm范围内调整，保证带材在进入辊轮时始终处于居中位置，避免因带材偏移导致的成型不对称、边部波浪等缺陷。整套辊组的外形轮廓在宽度方向最大尺寸为380mm，高度方向最大尺寸为220mm，适配机架的安装空间要求，不需要对现有标准滚压成型机的机架结构做额外改造，可直接替换原有同规格辊组实现不同截面型材的生产切换。

　　在实际生产调试过程中，需要先将所有辊轮的同轴度调整至0.03mm以内，避免辊轮跳动导致带材表面出现周期性压痕；初调时先将上下辊间隙调整至比带材厚度大0.1mm，启动设备低速送料，观察带材的成型状态，逐步调整各道次辊轮的压下量，直到出料截面完全符合设计尺寸要求，再逐步提升生产速度至额定值。针对不同材质的成型特性，辊轮的轮廓圆角做了差异化设计：加工低碳钢时圆角半径取板厚的1.5倍，加工不锈钢时圆角半径取板厚的2倍，减少成型过程中的应力集中，避免构件出现延迟开裂问题。辊轮的材质选用Cr12MoV冷作模具钢，经过淬火+低温回火处理，内部组织均匀，长期使用变形量极小，正常维护条件下使用寿命可达800万米以上，适合大规模连续化生产场景。
