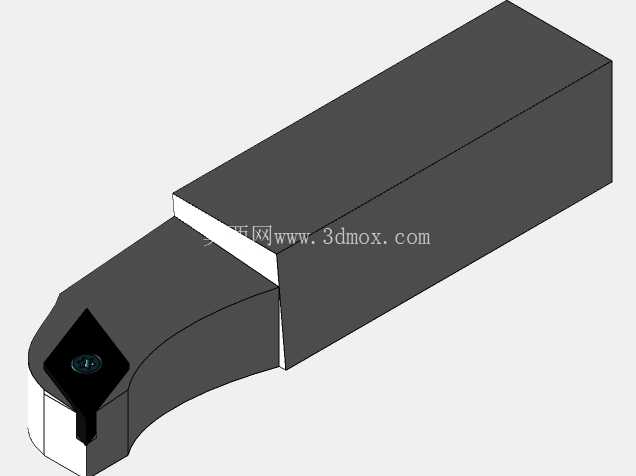

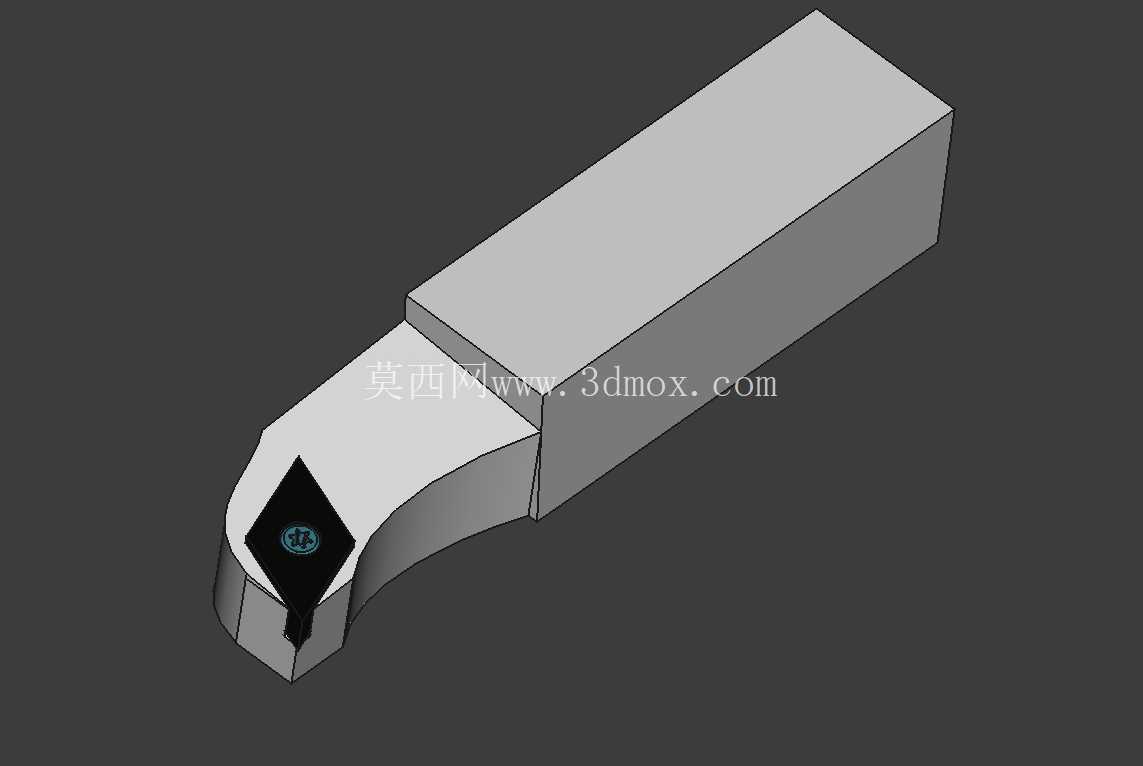

可转位车削刀片夹持刀杆结构

　　这款可转位车削刀片夹持刀杆，是卧式车床、数控车床上完成外圆、端面、仿形车削工序的核心夹持部件，日常加工场景中，不管是通用机械加工厂的小批量多品种零件加工，还是汽车零部件、液压阀块生产线上的连续大批量切削，这类刀杆都是一线操作师傅最常选用的刀具夹持结构。从实际使用的角度看，它的核心作用是把菱形可转位硬质合金刀片牢牢固定在刀塔或刀架的安装位上，替代传统焊接式车刀，省去焊接后的刃磨工序，刀片磨损后只需要松开压紧螺钉转位或者更换新刀片，就能快速恢复切削精度，大幅减少换刀辅助时间。

　　设计这款刀杆的时候，首先要考虑的是切削过程中的刚性问题，刀杆主体采用长方体柄部设计，截面尺寸匹配常规车床刀架的装夹槽宽度，安装时柄部伸入刀架的长度控制在柄部截面高度的1.5倍以内，避免悬伸过长引发切削振纹。刀头部分做了斜向收窄的过渡结构，一方面是为了避让工件上的台阶、内凹轮廓，加工复杂曲面时不会出现刀杆与已加工面的刮碰，另一方面过渡段的圆弧过渡设计能分散切削力传递路径，减少应力集中，避免重切削时刀头断裂。刀片的安装槽采用与菱形刀片匹配的V型定位结构，定位面的贴合精度控制在0.02mm以内，保证刀片装夹后刀尖高度的一致性，不需要每次换刀都重新对刀调整。压紧结构采用偏心螺钉压紧方式，相比压板式压紧结构，压紧件不会突出刀体轮廓，排屑空间更充裕，车削产生的带状切屑能顺着刀杆前刀面顺畅排出，不会缠绕在刀杆上刮伤已加工表面。

　　从安装边界来看，这款刀杆的柄部为标准矩形截面，适配市面上绝大多数卧式车床、斜床身数控车床的方刀架装夹尺寸，安装时只需要保证刀杆中心与机床主轴中心等高，压紧刀架螺栓时采用对角分次拧紧的方式，就能避免装夹倾斜导致的刀尖角度偏差。刀头部分的刀片槽角度经过精确计算，主偏角、刃倾角都匹配常规钢件、铸铁件的粗精加工需求，粗加工时可以选用大进给参数，刀杆的抗冲击性能足够承受断续切削带来的冲击力，精加工时刀片定位精度稳定，能保证工件的尺寸公差和表面粗糙度要求。排屑槽的角度设计也经过实际切削验证，加工45号钢时，切屑会自然卷成C型断屑，不会出现长切屑缠绕的问题，减少操作人员清理切屑的安全风险。

　　在实际选型使用时，这类刀杆可以搭配不同涂层的硬质合金刀片，加工钢件、不锈钢、铸铁、有色金属等不同材质的工件，不需要更换刀杆本体，只需要更换对应材质的刀片即可，大幅降低刀具库存成本。刀杆本身采用合金工具钢经淬火处理制造，表面硬度足够，长期使用不会出现装夹面磨损、定位槽变形的问题，正常切削工况下使用寿命远高于普通焊接车刀。针对仿形车削的场景，刀头的收窄设计能让刀具深入工件的凹槽、台阶根部完成切削，不会出现过切或者干涉的问题，加工带复杂轮廓的轴类、盘类零件时优势尤为明显。
