工件翻转定位工装夹具结构设计

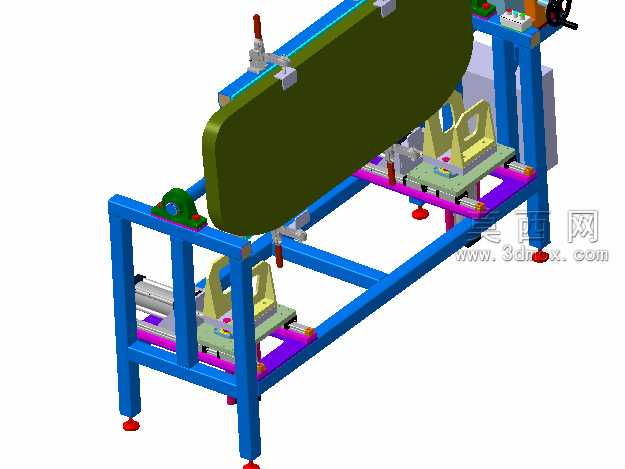

本模型为工件翻转定位工装夹具，采用三维参数化建模完成整体结构搭建，建模过程中对各零部件进行独立参数化定义，确保各装配部件的尺寸公差、配合间隙符合实际工装的装配要求，可直接用于后续工程图导出与加工参考。模型整体采用框架式机架作为承载主体，机架选用标准工业铝型材搭配连接角件搭建，底部配置可调式脚杯，可实现安装平面的水平度调节，抵消安装地面的平整度误差，保障工装运行过程中的结构稳定性。夹具的核心翻转承载组件设置于机架中部，配置快速夹钳作为工件侧向压紧元件，夹钳采用肘节式省力结构，可实现工件的快速装夹与松脱，降低操作人员的装夹劳动强度；翻转承载位设置仿形定位支撑块，支撑块轮廓与待夹持工件的外形曲面完全贴合，可避免装夹过程中工件表面出现压痕，同时限制工件的六个自由度，保障装夹定位精度。模型中设置双工位滑移定位平台，平台搭载线性导轨实现工位的水平滑移切换，平台表面设置定位销与可调式支撑钉，可适配不同规格工件的底部定位需求，滑移工位配置限位挡块与锁紧机构，可在工位切换到位后实现位置锁定，避免加工或翻转过程中工位出现窜动。渲染阶段对不同功能部件赋予差异化材质：机架框架赋予蓝色喷塑金属材质，模拟工业铝型材的表面喷塑质感；快速夹钳、导轨、紧固件赋予不锈钢金属材质，还原标准五金件的金属光泽；定位支撑块、仿形压块赋予聚氨酯工程塑料材质，体现非金属定位元件的材质特性；待夹持工件赋予哑光深绿色涂层材质，与工装部件形成清晰的视觉区分，便于直观查看装夹配合状态。整体设计围绕工件翻转工序的实际需求展开，兼顾装夹效率、定位精度与操作便捷性，结构布局紧凑合理，各运动部件无干涉，可作为同类翻转工装设计的参考方案，也可直接导入装配环境进行产线布局模拟。
