面包板安装式手动滚轮线带弯曲工装

　　这款手动滚轮弯曲工装主要面向小批量线材、薄带材的冷弯成型场景，在五金维修、手工打样、小型加工坊的零散折弯作业中适配性极强，无需外接动力源，单人即可完成操作，尤其适合加工直径4mm左右的金属线材、厚度1mm以内的薄金属带材，能完成圆弧弯、小角度折边等多种成型工序，相比台钳配合手锤的传统折弯方式，成型面无压痕、弧度一致性更好，也不会出现锤击导致的材料局部应力集中问题。

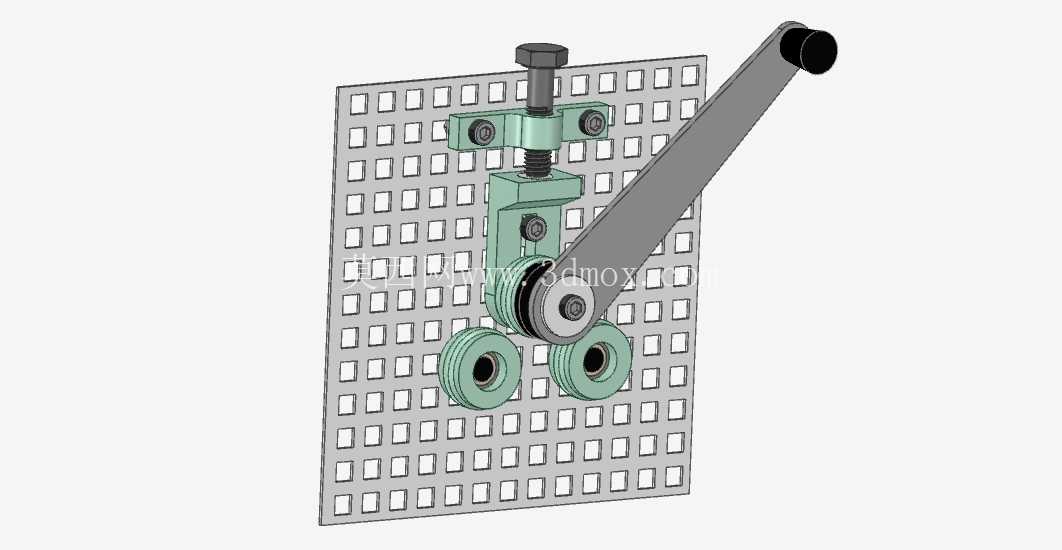

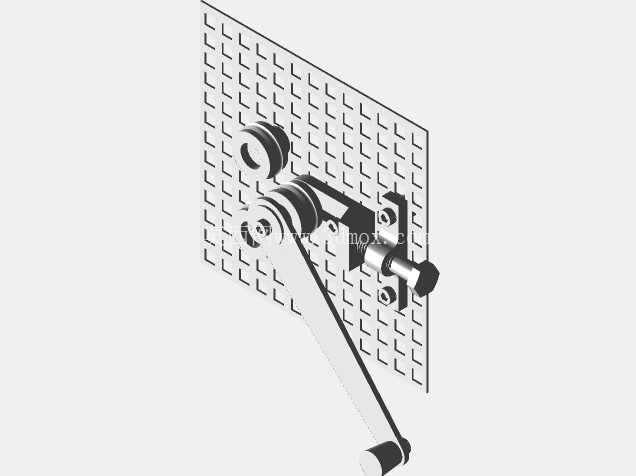

　　从结构设计逻辑来看，整套机构依托带均布方孔的面包板作为安装基准，这种安装板的孔位间距统一，用户可以根据待加工材料的弯曲半径需求，灵活调整两个下滚轮的安装孔位，无需额外打孔攻丝就能快速适配不同的成型参数，适配性远高于固定式折弯夹具。施压部分采用T型螺栓配合调节螺母的结构，旋转顶部螺栓即可带动上滚轮支座沿导向槽上下移动，精准控制上滚轮的下压量，以此匹配不同线径、带厚的材料，同时保证弯曲过程中压力均匀施加，避免材料局部变形过量。操作手柄采用长力臂设计，杠杆比经过合理核算，操作人员施加较小的握力就能获得足够的弯曲力矩，折弯过程省力顺畅，手柄末端的防滑套能避免操作时打滑，提升作业安全性。

　　核心成型部件采用三个同规格滚轮的布局，两个下滚轮作为成型支撑，上滚轮作为施压执行件，滚轮均采用台阶式结构，中间的环形凹槽刚好卡合待加工的线材或带材，弯曲过程中材料沿滚轮弧面滑动，不会出现跑偏、刮伤表面的问题，滚轮与安装轴之间采用间隙配合，弯曲时滚轮可随材料进给同步转动，将滑动摩擦转化为滚动摩擦，既降低了操作阻力，也减少了滚轮和材料表面的磨损，延长工装使用寿命。上滚轮支座两侧设置了导向凸台，与安装立板的导向槽精准配合，上下调节时无径向窜动，保证上滚轮与两个下滚轮的中心平面始终重合，避免弯曲时材料出现扭曲、侧弯的缺陷。

　　安装边界方面，整套工装的安装底板为标准多孔面包板，可直接固定在工作台面或者台钳上使用，整体占用空间不足0.03平方米，不需要预留大型设备的安装空间，适合空间有限的加工工位或者移动维修场景使用。操作时的活动范围主要集中在手柄摆动区域，手柄最大摆动角度为120度，作业时仅需预留手柄长度1.5倍的操作空间即可，不会与周边其他工具、工位产生干涉。各部件之间采用标准紧固件连接，易损的滚轮部件可以快速拆卸更换，维护成本极低，当滚轮出现磨损凹槽时，只需松开轴端固定螺丝即可更换新滚轮，不需要整体报废工装。

　　在实际使用场景中，这款工装可以完成金属线材的圆弧弯制、吊环成型，薄铜带、铝带、钢带的小半径折弯，甚至可以完成细钢丝的定角度弯折，加工出的工件弧度均匀、角度一致性好，对于打样阶段的小批量生产来说，不需要开制专用折弯模具，调整滚轮位置和下压量就能快速切换加工规格，大幅缩短打样周期。相比电动折弯设备，这款手动工装没有电路、液压等复杂结构，故障率极低，不需要定期维护保养，在无供电的野外维修场景也能正常使用，适配场景十分灵活。设计过程中充分考虑了操作的人机工程学，手柄的握持高度、操作力大小都经过反复验证，长时间操作也不会出现过度疲劳的问题，各运动部件的边缘都做了倒角处理，没有尖锐毛刺，避免操作时划伤操作人员。
