18ga多配置嵌套式框架连接角件

　　这款18ga厚度的框架角件，是针对轻型框架类装配场景开发的通用连接构件，日常在非标设备机架、小型工装框架、轻型仓储支架的搭建作业中十分常用，主要承担相邻型材构件的直角连接、受力传导与位置限位作用，替代传统焊接角码需要现场施焊、打磨的繁琐工序，所有安装孔位均为预加工状态，现场装配仅需配套对应规格的紧固件即可完成连接作业，大幅降低现场施工的工时消耗。

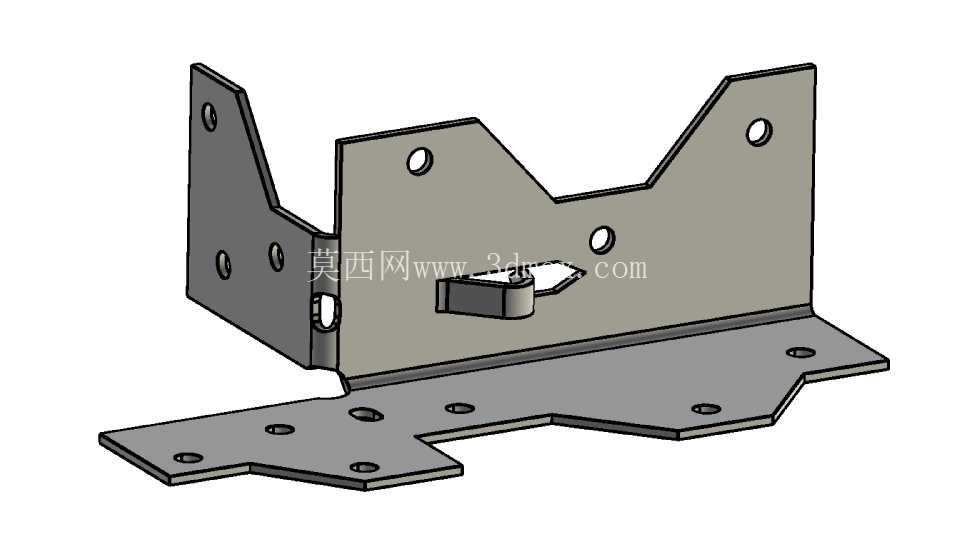

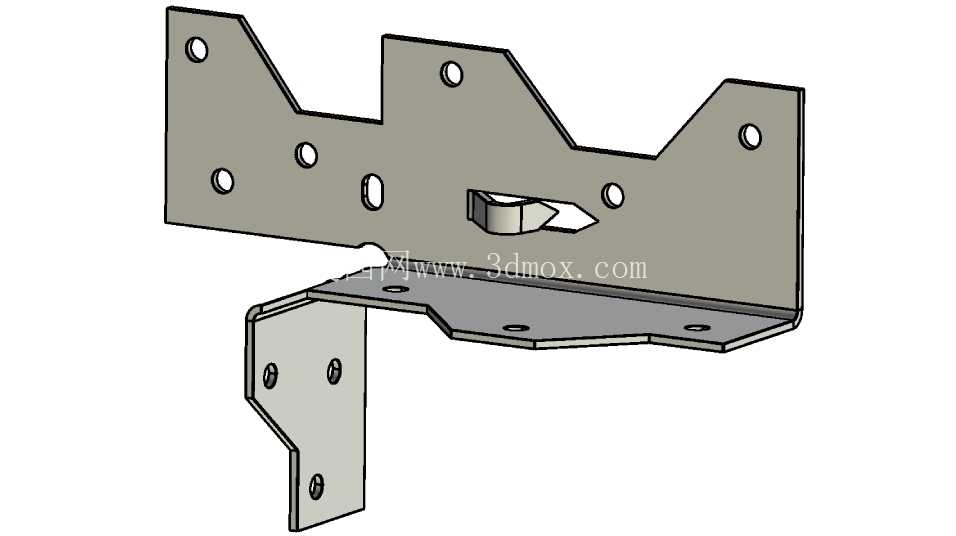

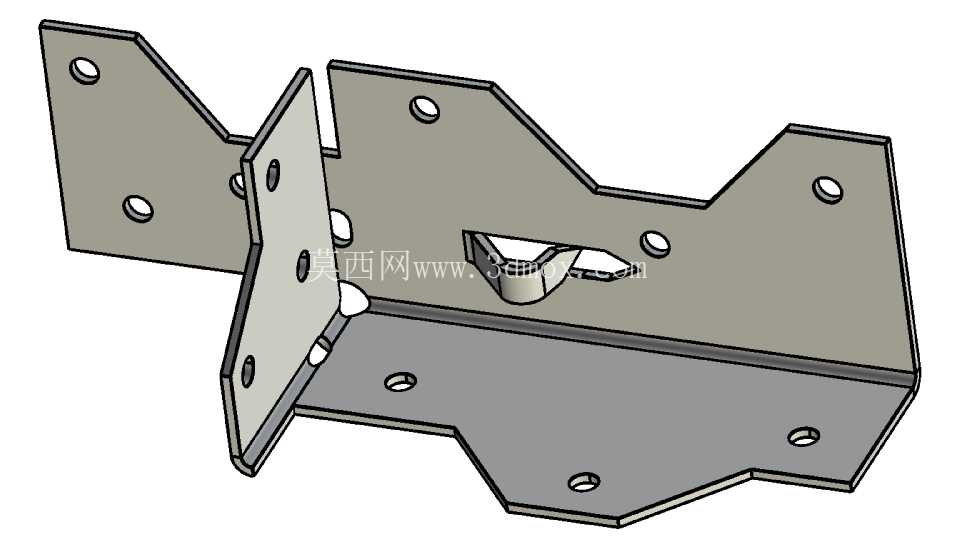

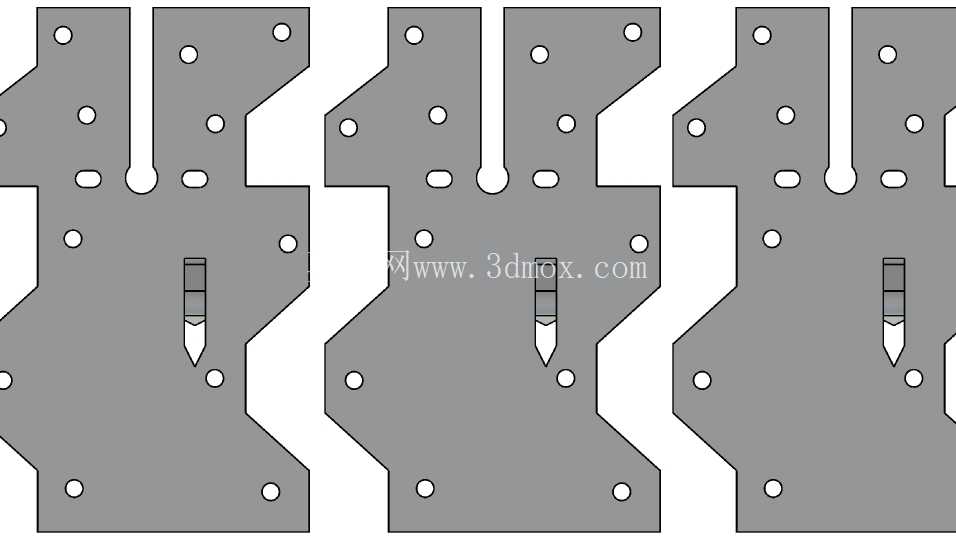

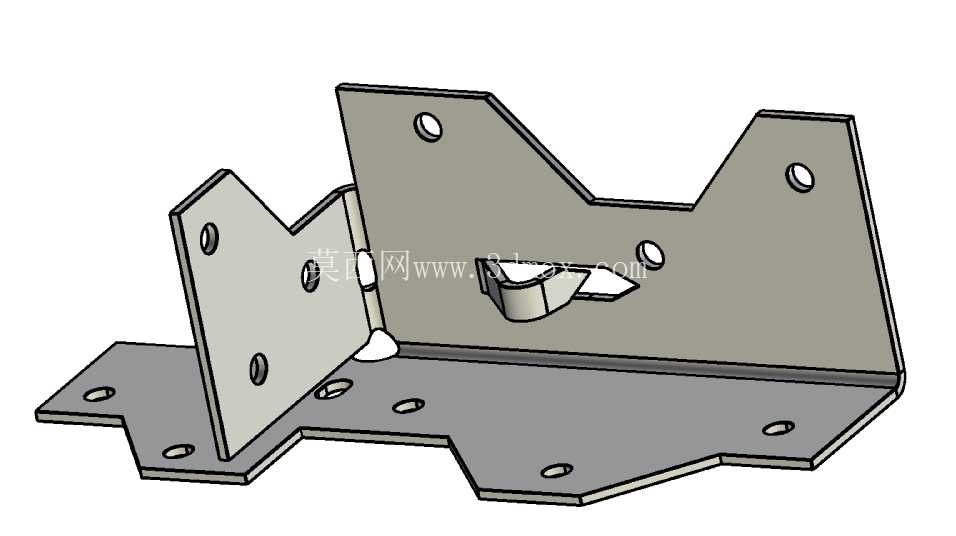

　　从实际使用的适配性来看，该角件支持5种不同的框架配置场景，可适配不同截面尺寸的型材边梁连接需求，不需要针对每种框架规格单独开模制作连接角件，能有效压缩中小批量框架生产的配件库存品类。设计阶段充分考虑了钣金加工的材料利用率问题，将角件压平状态下的底座凸台结构做了嵌套式排布设计，整板下料时相邻工件的凸台与空缺位置可以互相嵌合，单张板材上的排样间隙被压缩到最小，几乎不会产生多余的工艺废料，对于18ga这类常用规格的冷轧薄板加工来说，能直接降低单件的原材料成本占比，这一点在批量加工时的成本控制优势尤为明显。

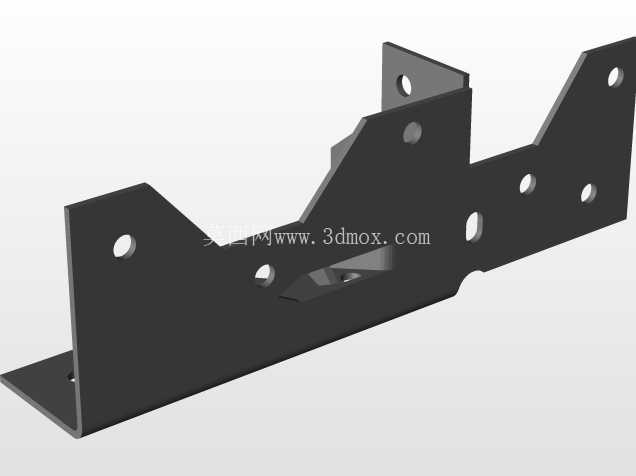

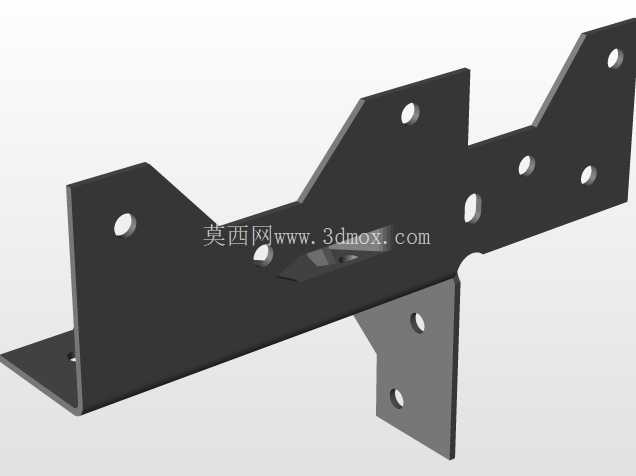

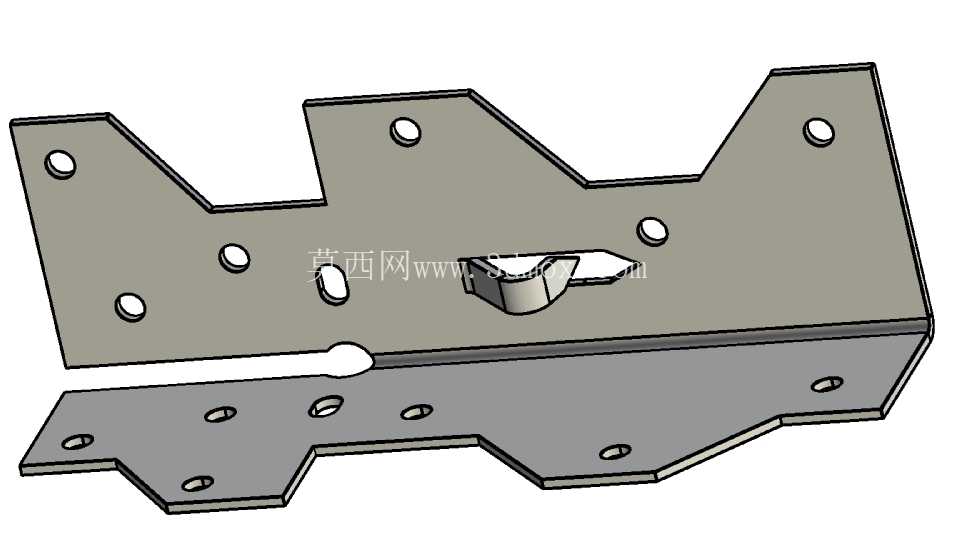

　　结构细节上，角件的两个连接折边均布置了多组安装通孔，孔位间距匹配常规轻型型材的中心孔距标准，不同位置的孔组可对应不同的连接受力需求：靠近折角位置的孔位主要承担剪切力传导，布置在折边外缘的孔位则用于辅助限位，避免框架受侧向力时出现角件偏转、连接松脱的问题。折边处的折弯半径严格匹配18ga板材的最小折弯半径要求，不会出现折弯处应力集中导致的开裂隐患，底座位置的凸台结构一方面在压平排样时实现嵌套省料，另一方面成型后凸台可作为定位止口，装配时卡入型材的预设卡槽内，不需要额外做位置校准就能保证角件与型材的贴合精度，减少装配时的调整工作量。

　　从安装边界来看，该角件的折边高度适配常规20-40系列轻型铝型材、同规格冷轧钢板弯折型材的边宽尺寸，安装孔的孔径适配M4-M6规格的螺栓、自攻螺钉等常用紧固件，不需要对型材做额外的扩孔、攻丝加工即可完成装配。角件成型后的整体外轮廓没有尖锐外伸的飞边结构，所有外缘均做了微小的倒角处理，装配作业时不会划伤操作人员，也不会在框架使用过程中剐蹭外接管线、线缆。在受力表现上，18ga厚度的板材成型后，单角件可承受的静态垂直载荷满足轻型框架的日常使用需求，搭配多组紧固件连接时，可应对常规工况下的侧向冲击、振动载荷，不会出现折角变形、连接失效的问题。

　　实际选型使用时需要注意，该角件仅适用于静态或低动态载荷的轻型框架连接场景，不可用于重载承重机架、高频振动设备的连接部位，装配时需保证两个折边与型材表面完全贴合后再锁紧紧固件，避免因贴合间隙导致的受力不均问题。排样加工时，嵌套式的排布方式对激光切割、冲压下料的定位精度有一定要求，需保证凸台与嵌合槽的尺寸公差控制在合理范围内，否则压平下料后会出现工件卡滞、难以分离的问题，成型折弯时需定位准确，保证两侧折边的垂直度偏差在允许范围内，避免装配时出现框架拼接错位的情况。
