自动售货机烤肉串加热承载结构设计

　　这套结构主要适配无人自助售货场景下的现制热食输出需求，针对自动售货机内部空间紧凑、加热流程标准化、食品输送无卡滞的核心要求做了定向设计，解决传统预包装烤串复热不均、输送过程易脱落、加热区油脂滴落难清理的常见问题。

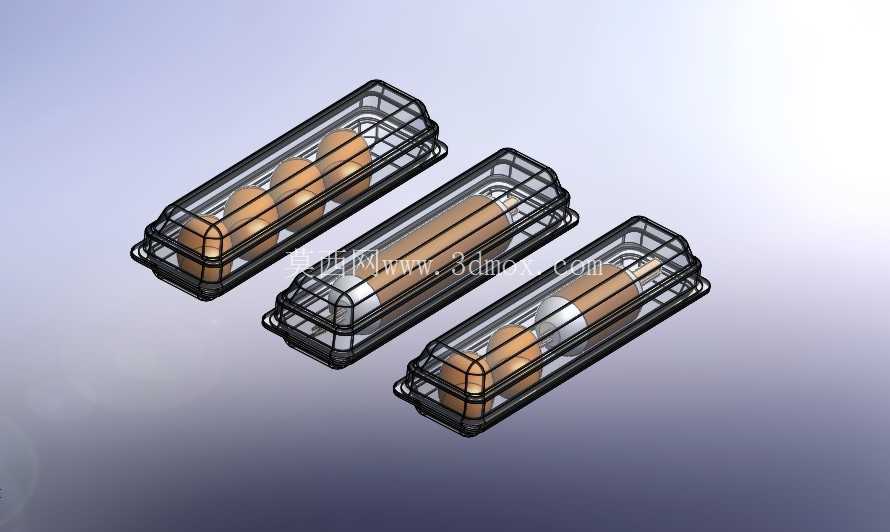

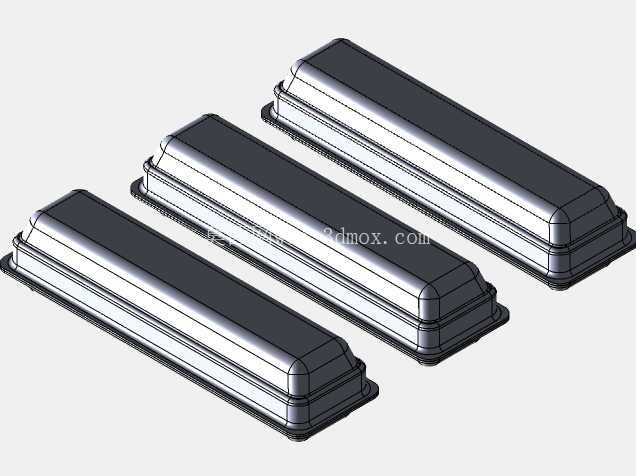

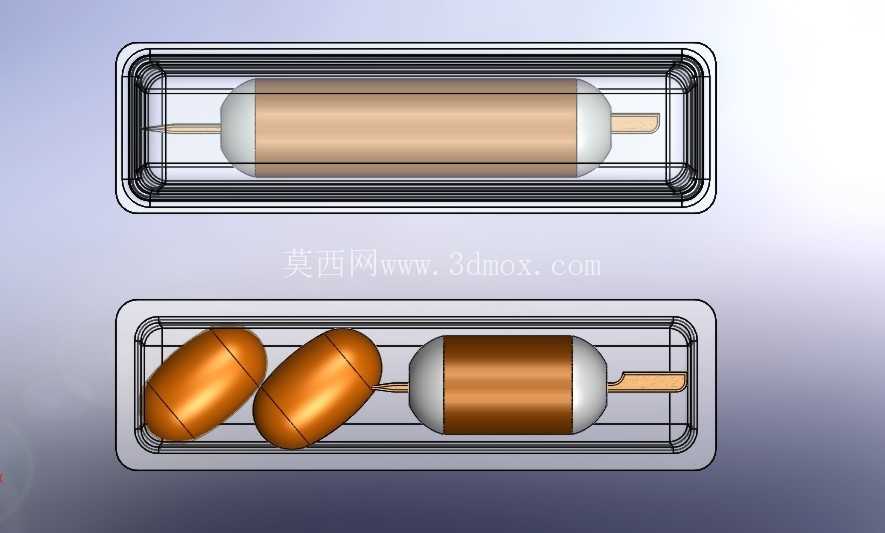

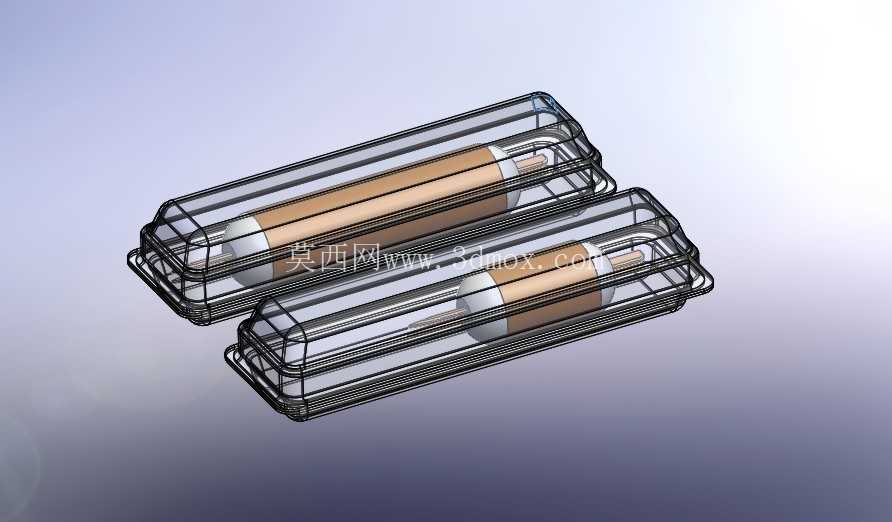

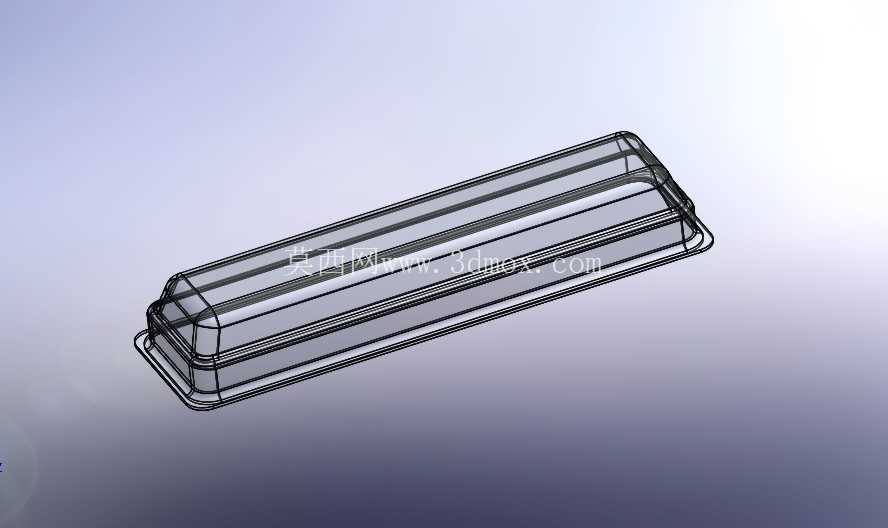

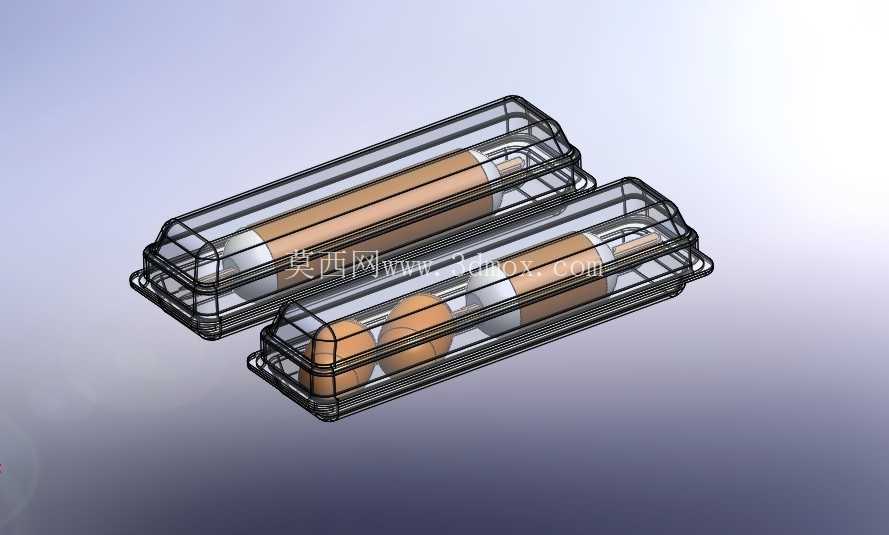

　　从实际应用场景出发，结构整体采用长条形笼式托架设计，单组托架可容纳单份标准规格肉串，托架外部为镂空网格框架，网格间隙控制在3毫米以内，既可以保证加热过程中热空气充分流通，让串体各部位受热均匀，避免局部烤焦或者夹生的情况，又能防止肉串在输送、旋转加热过程中从托架内滑脱，适配售货机内部链传动的步进输送节奏，不会因为设备启停的惯性导致食材移位。托架两端做了圆弧过渡导向结构，在进入输送轨道、加热腔定位工位时可以自动纠偏，不需要额外设置复杂的导向拨叉机构，降低整机的零件数量与故障点。

　　设计过程中优先考虑了加热工况下的材料适配性，框架结构选用耐温食品级材质，可长期承受220摄氏度以内的持续加热温度，不会因为反复冷热循环出现形变、析出异味的问题，框架的镂空结构同时兼顾了油脂导流的作用，加热过程中渗出的油脂可以顺着网格间隙滴落到下方的接油槽内，不会在托架内积存导致食材焦糊发苦，日常维护时只需要抽出托架即可完成整体清洁，不需要拆解复杂的内部结构。

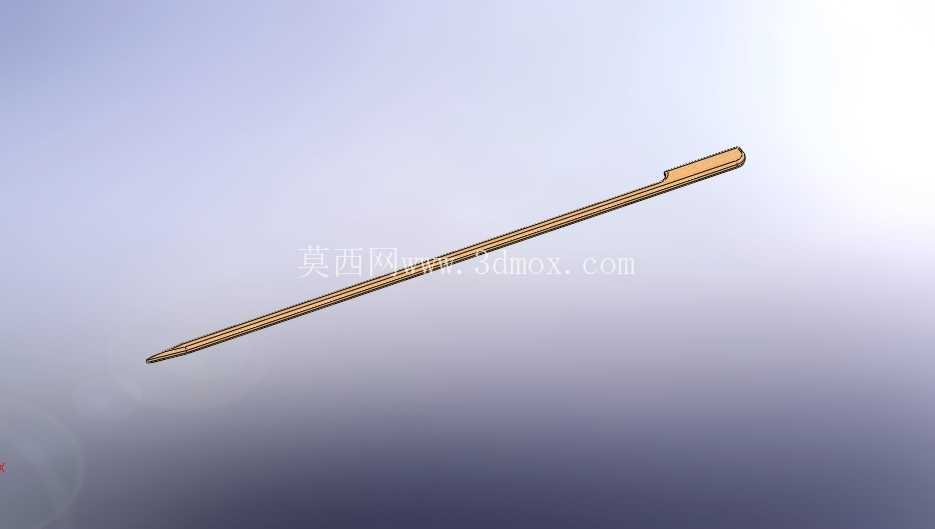

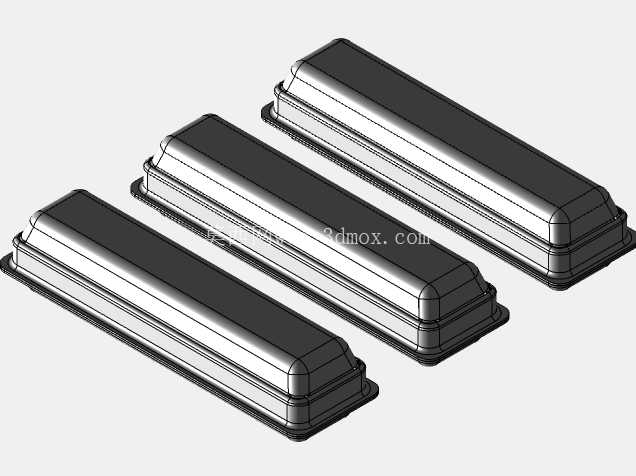

　　尺寸边界上，单组托架的外部轮廓严格适配常规自动售货机的货道宽度，长度控制在180毫米，宽度45毫米，高度30毫米，相邻托架在输送链上的安装间距预留10毫米的安全间隙，输送过程中不会出现相邻托架刮碰的情况。托架内部的容纳腔尺寸匹配46毫米长度的肉串规格，肉串放入后两端留有2毫米的活动余量，既不会因为间隙过大导致串体在旋转过程中晃动，也不会因为间隙过小出现装夹卡滞，用户购买时设备推出机构可以直接将整串从托架前端推出，不需要额外的夹取机构，简化出货流程。

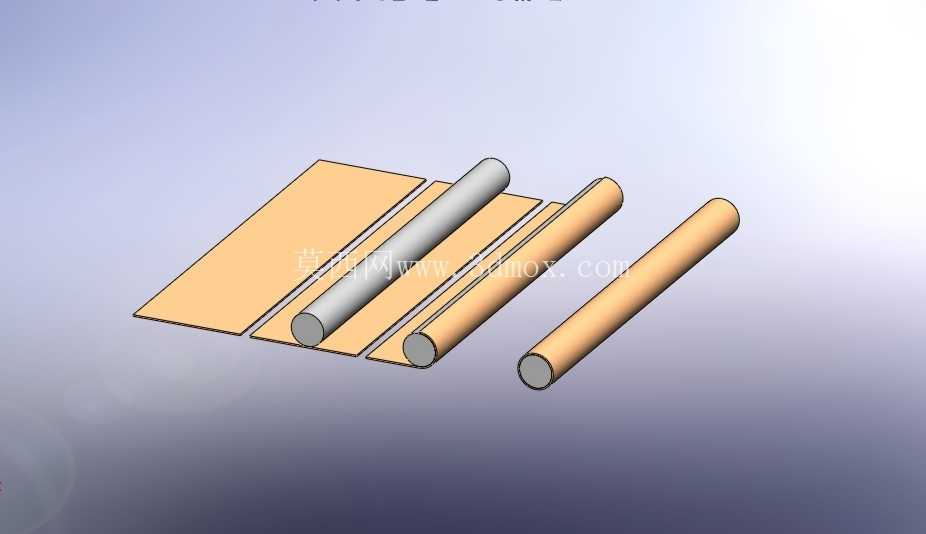

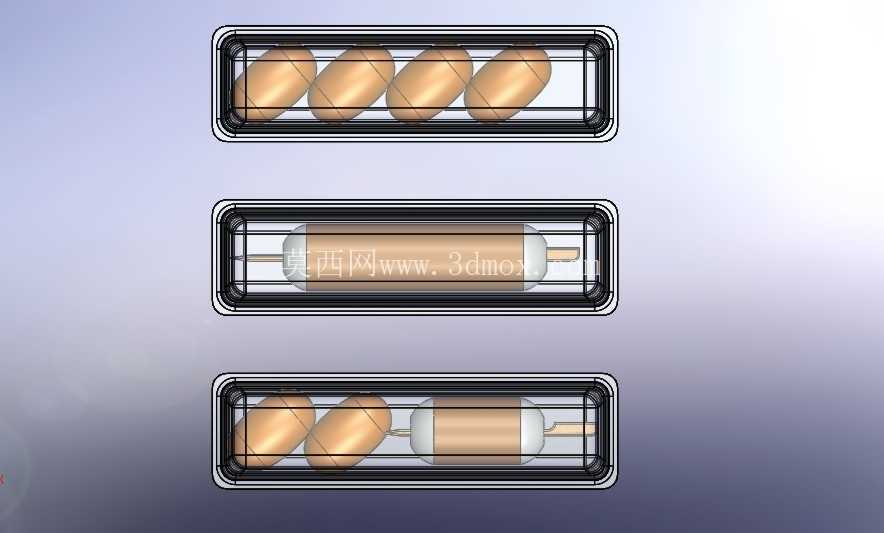

　　针对烤串的加工工艺适配，托架结构可以配合设备内部的旋转加热轴使用，托架卡入旋转工位后可随加热轴同步匀速转动，让串体在铸铁辐射加热板前均匀受热，替代传统人工翻面的操作，加热过程中热辐射可以直接穿透镂空网格作用到食材表面，达到模拟明火烤制的受热效果，同时因为托架的隔离作用，食材不会直接接触加热板，避免出现局部烤糊粘板的问题。结构设计时还考虑了不同品类肉串的通用性，除了常规的畜肉、禽肉串，也可以容纳裹粉类、肠类食材，只需要调整加热时长参数即可适配不同食材的加工要求，不需要更换托架结构，提升整机的货道适配能力。

　　在安装适配性上，托架底部设置了标准的卡接槽，可以直接卡装在节距12.7毫米的标准输送链附件上，不需要额外定制专用链板，现有常规食品售货机的输送机构只需要做微小调整即可兼容该托架，降低设备改造成本。托架整体没有细小的易脱落零件，长期往复运行过程中不会出现零件脱落卡滞设备的风险，结构强度可以承受至少10万次的往复输送与加热循环，满足无人售货设备长期免维护的运行要求。
