葡萄酒矿泉水双料自动调剂分配装置

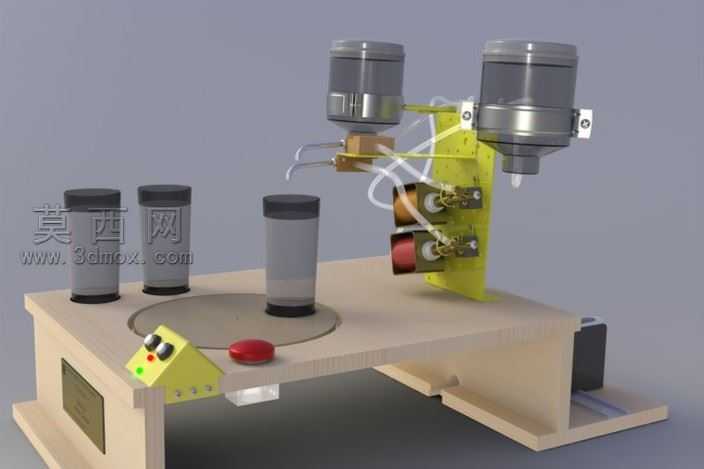

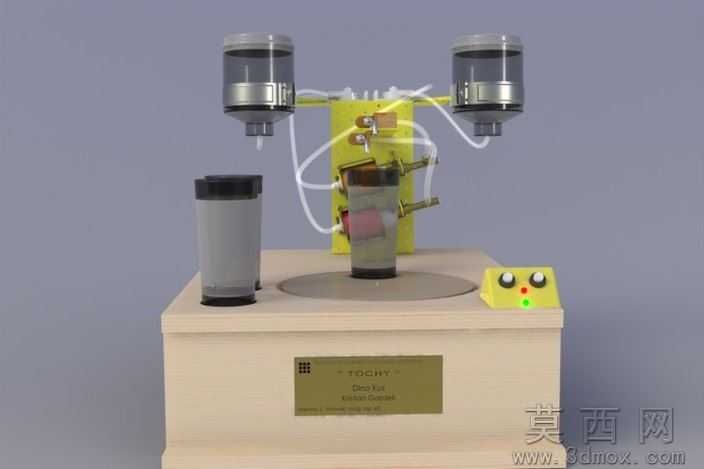

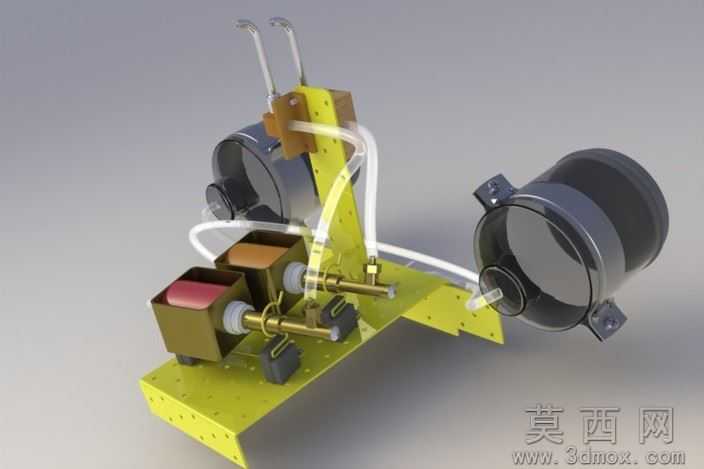

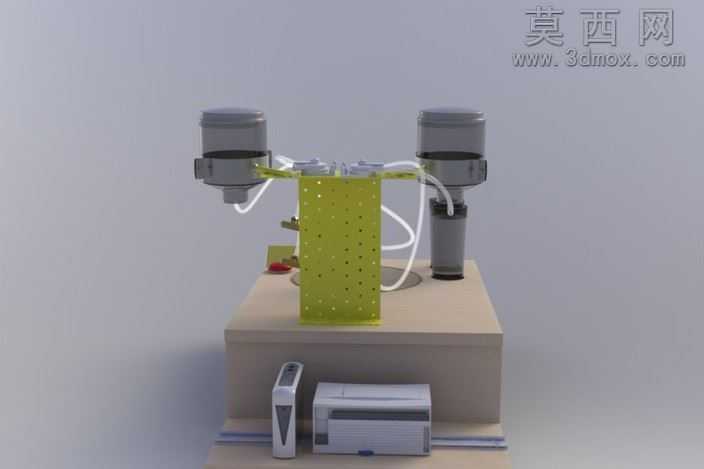

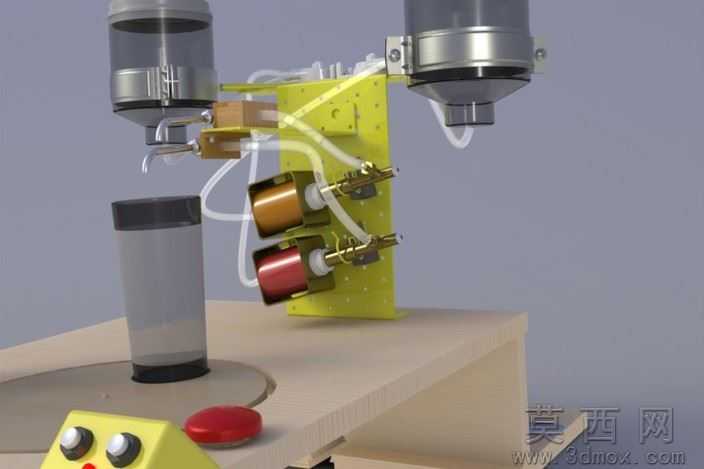

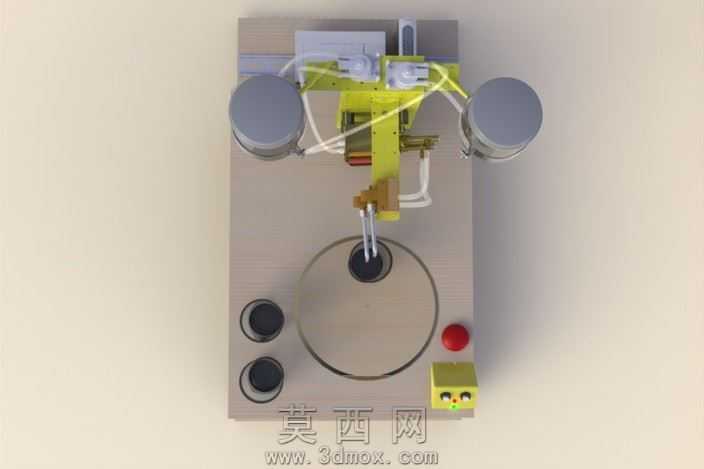

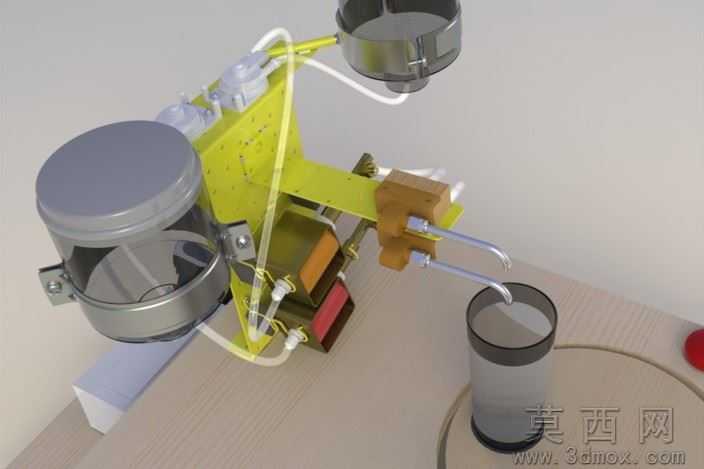

该三维模型为学生项目设计的葡萄酒与矿泉水双料调剂分配装置，整体采用SolidWorks完成全参数化建模，从功能实现到外观细节均做了完整还原。模型整体采用桌面式布局，底座采用浅色木质纹理材质，模拟实木板式加工的基座结构，基座上方设置圆形转盘工位，可放置三个不同规格的接料杯，杯体采用半透明磨砂塑料材质，还原真实饮品容器的视觉质感。装置核心的出料模组通过黄色立式钣金支架固定在基座后侧，支架上对称布置两个圆柱形储料罐，罐体采用半透明深灰色工程塑料材质，可直观观察内部液位状态，储料罐下方连接铜质出料阀组，阀组搭配电磁控制模块，通过红棕色电磁线圈实现出料通路的自动通断，出料嘴采用弯管设计，可精准对准下方接料杯位置。基座前端设置黄色控制盒，盒体上布置红绿状态指示灯与红色急停按钮，按钮采用亮面红色塑料材质，指示灯做了透光效果处理，还原真实操作面板的交互逻辑。建模过程中对所有零件做了装配约束验证，包括支架与基座的螺丝固定结构、阀组与储料罐的密封连接结构、转盘的旋转限位结构均做了1:1还原，管线部分采用柔性样条曲线建模，还原真实输料软管的弯曲形态，所有金属部件均做了金属光泽材质渲染，铜质阀件呈现暖金属质感，固定螺丝做了镀锌亮面处理，整体渲染效果贴近实物原型。设计思路围绕小型桌面式饮品自动分配需求展开，通过双储料罐独立控制实现两种饮品的定量出料，转盘工位可实现多杯连续接料，控制模块预留了手动操作与自动运行的扩展空间，整体结构紧凑，零件加工难度低，适合作为教学演示与小型自动化设备原型使用，模型完整还原了装置的机械结构与外观细节，可直接用于结构验证、渲染展示与教学参考。
