3030铝型材配套M4扭螺母安装固定支架

　　在工业铝型材搭建的各类框架结构中，型材槽内的紧固件安装一直是影响装配效率与连接可靠性的核心环节，这款适配3030规格铝型材的M4扭螺母支架，正是针对欧标铝型材槽道的安装痛点开发的配套连接件。日常在自动化设备机架、生产线防护栏、设备操作台、物料周转架这类采用3030铝型材搭建的结构中，常规的弹片螺母、T型螺栓需要提前预塞到型材槽内，一旦框架拼装完成后再想加装配件，往往需要拆解部分型材才能放入紧固件，而扭螺母类配件可以从型材槽的任意位置卡入，旋转后即可卡紧在型材槽的内沿，这款支架就是配套M4规格扭螺母使用的定位承载结构。

　　从实际使用场景来看，这类支架多用于铝型材框架上安装小型传感器、走线槽、轻型气动元件、小型操作面板等载荷不大的外挂部件，不需要在铝型材上额外打孔攻丝，也不会破坏铝型材的表面阳极氧化层，所有安装作业都可以在型材外部完成，后期调整部件位置时只需要松开螺母就可以沿着型材槽滑动调整，调整到位后重新拧紧即可，对于需要频繁变更工位布局的生产线、实验台架来说，这种安装方式能大幅降低改造成本与停机时间。设计这款支架的时候，首先要匹配3030欧标铝型材的槽道尺寸，3030型材的槽宽通常为8mm，槽道内部的卡位台阶深度、宽度都有统一的行业公差，支架的卡入端尺寸要控制在合理公差范围内，既要保证能顺利卡入槽道，又要避免间隙过大导致安装后出现晃动。

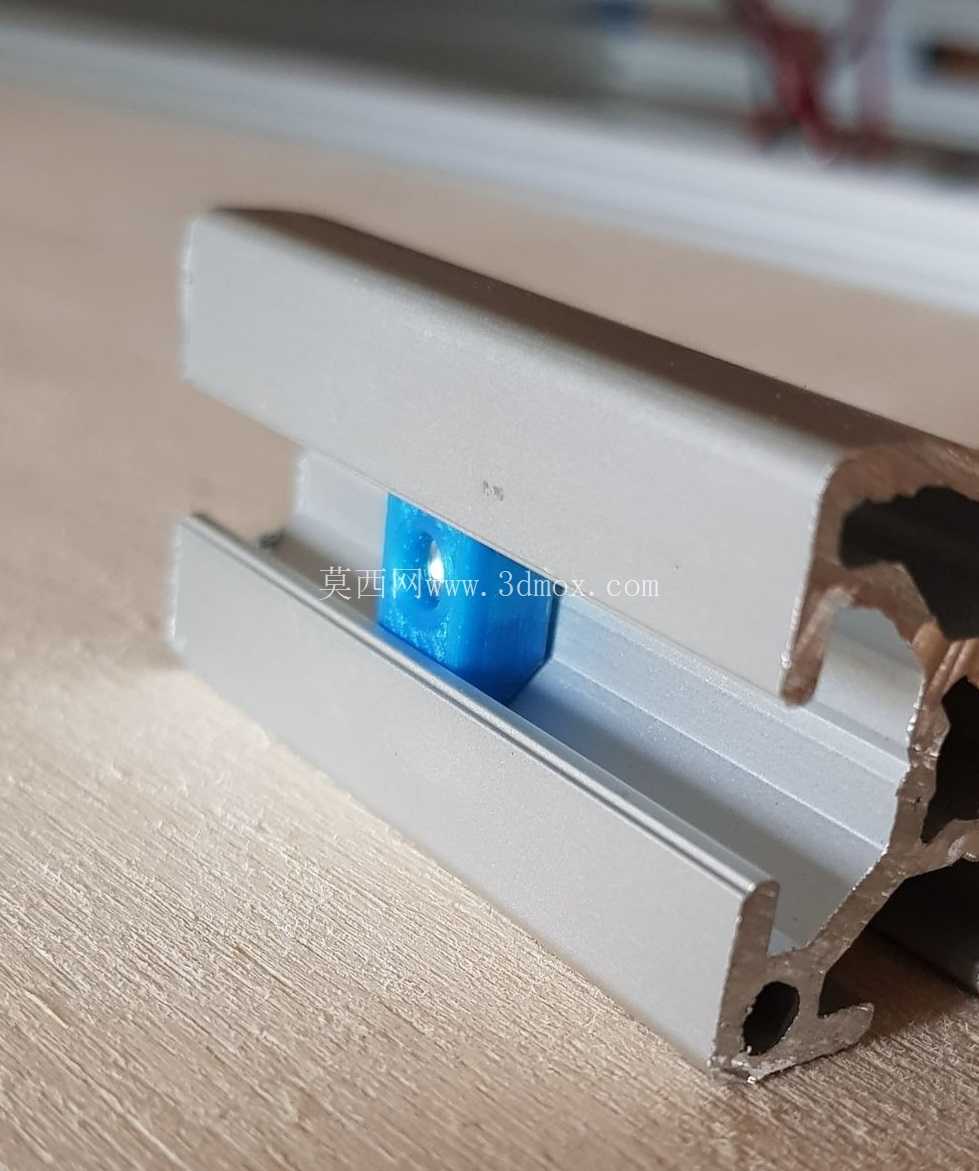

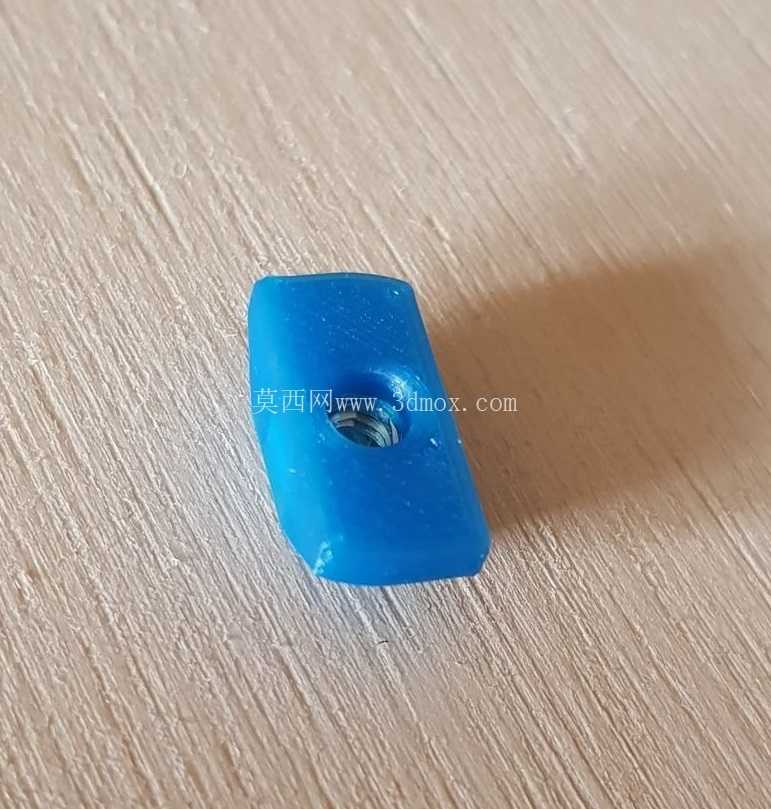

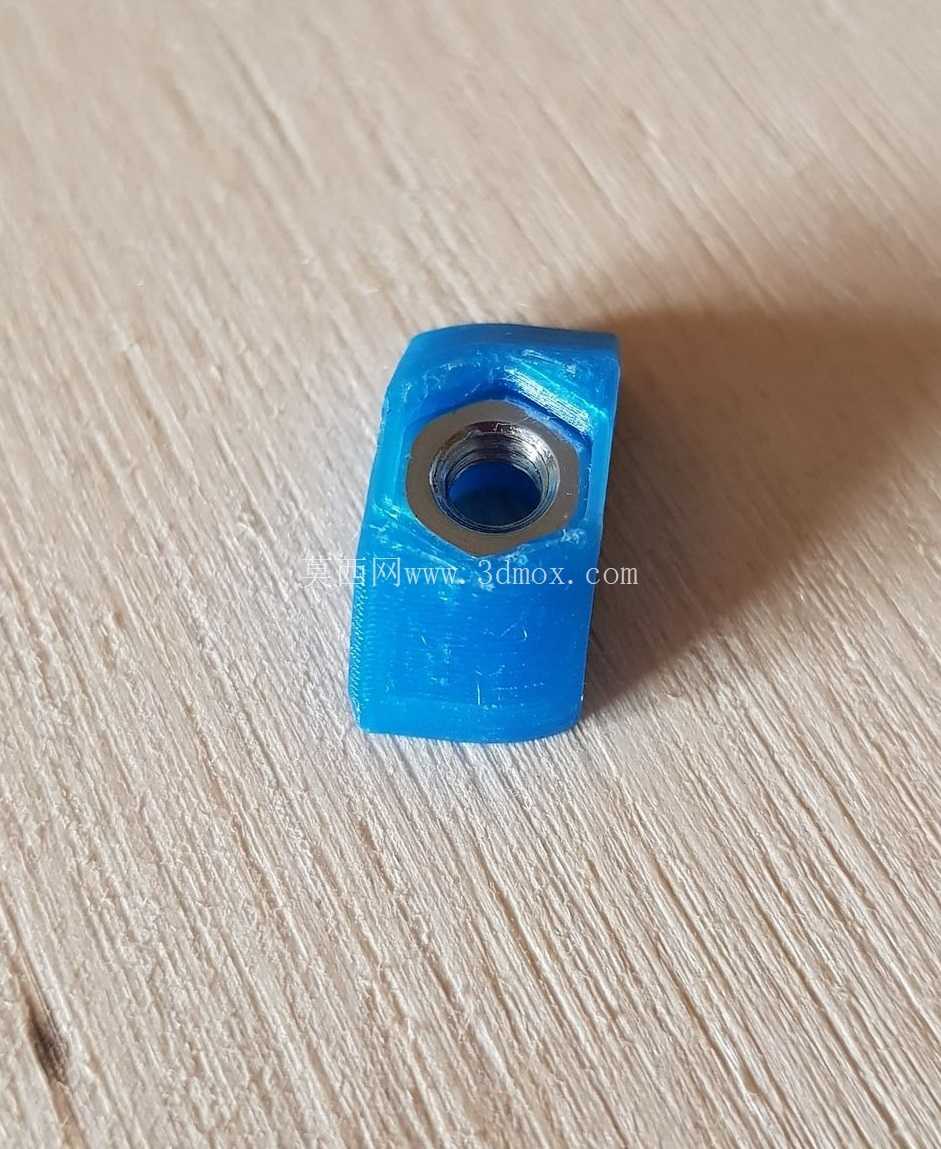

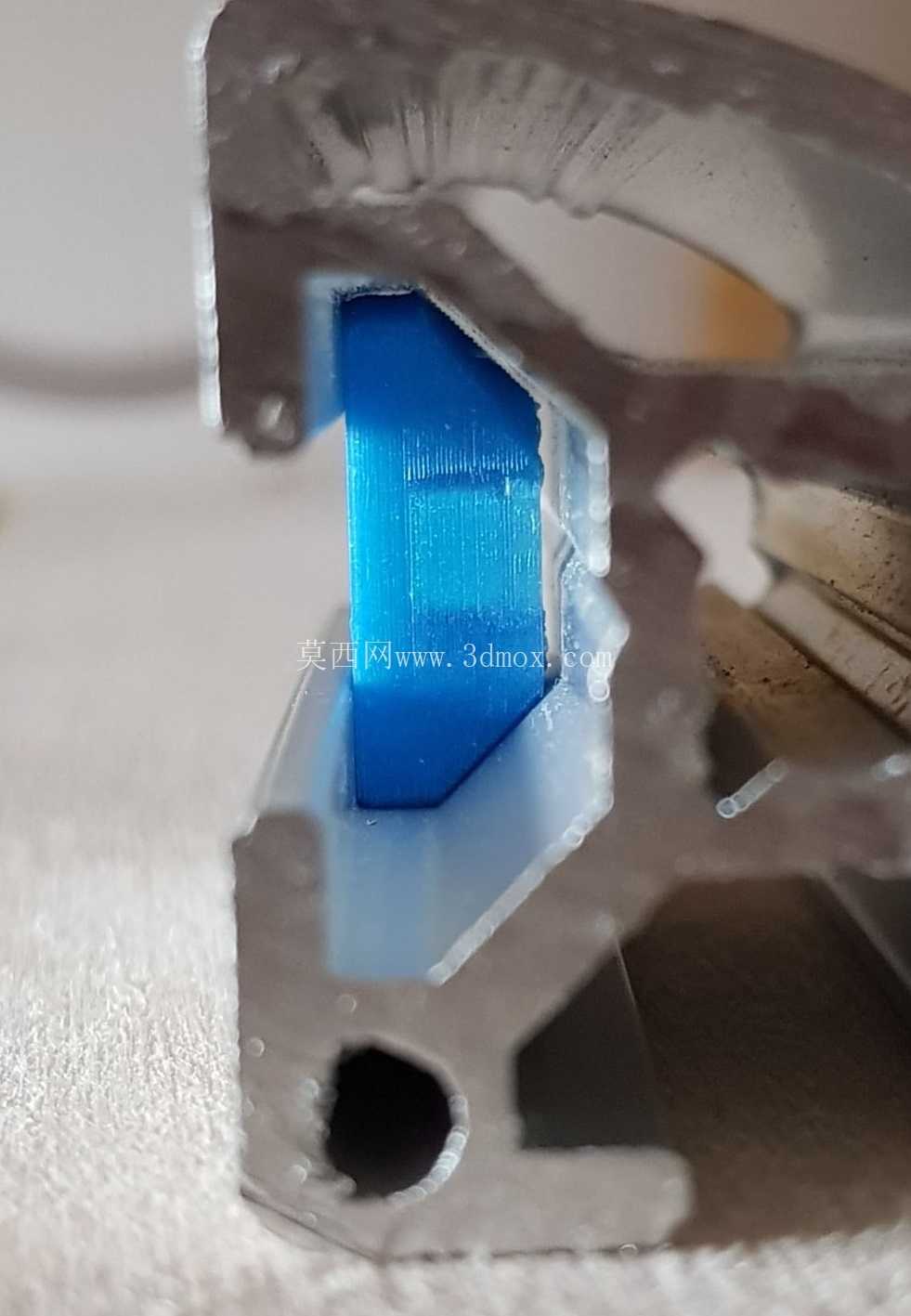

　　支架上的M4螺母安装位采用了防转结构设计，扭螺母卡入型材槽旋转90度后，螺母的两个卡位边会刚好卡在型材槽的内台阶上，支架的贴合面完全贴平铝型材的外表面，此时拧紧M4螺栓的时候，螺母不会跟着螺栓同步转动，不需要额外用工具固定螺母，单人单手就可以完成拧紧作业，这一点在高空安装或者狭窄空间作业时优势非常明显。从安装边界来看，这款支架适配的是壁厚1.5mm-2mm的常规3030欧标铝型材，支架与型材贴合的接触面做了微小的倒角处理，避免安装时刮花铝型材表面的氧化层，支架整体突出型材表面的高度控制在6mm以内，不会占用过多的安装空间，相邻两个支架的最小安装间距可以做到15mm，适合密集安装小型轻量化部件。支架上的螺栓过孔采用了沉头设计，M4内六角螺栓拧紧后，螺栓头完全沉入支架表面，不会出现突出的棱角，避免在人员操作的工位上刮蹭衣物或者划伤操作人员。在结构强度设计上，考虑到这类支架承载的都是轻型部件，整体采用了等强度设计，卡入型材槽的卡位部分厚度做了加强处理，避免拧紧螺栓时卡位部分出现变形断裂，而支架的非承载部分做了合理的减薄，既控制了整体重量，也减少了材料的不必要消耗。实际装配测试中，在正确安装的前提下，单个支架可以承受不超过5kg的静态垂直载荷，完全满足传感器、走线槽、小型标识牌这类轻型部件的安装需求。

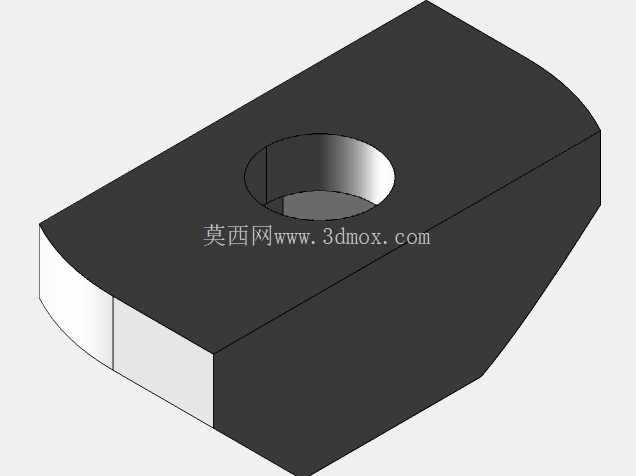

　　需要注意的是，这类支架不适合承载有持续振动或者大冲击载荷的部件，如果是安装振动较大的气动元件或者电机类部件，还是需要采用打孔攻丝或者更大规格的紧固件配合安装。另外在安装的时候，扭螺母卡入槽道后一定要确认旋转到位，两个卡位边完全卡在型材槽的内台阶上再拧紧螺栓，避免因为卡位不到位导致拧紧后螺母滑出槽道，造成部件脱落。对于结构设计人员来说，在做铝型材框架的三维建模时，可以直接调用这类标准配件的模型，不需要重新绘制紧固件的细节结构，能大幅提升建模效率，同时在设计阶段就可以提前预留安装位置，验证部件之间的装配间隙，避免实际加工装配时出现干涉问题。
